PCB焊盘设计及其关键点

【摘要】:焊盘是PCB的重要图件,焊盘设计包括孔径的设计,收缩量的设计,表贴式图件还包括与焊盘连接的导线宽度等,焊盘设计的好坏直接决定了PCB的成品率。图4-22 “表贴式焊盘引线长度规则”对话框3.焊盘收缩量设计焊盘收缩量是在“Mask-Solder Mask Expansion”规则下设置。同样,可以设置SMD的焊盘收缩量,这个收缩量为SMD焊盘与锡膏板焊盘孔之间的距离,默认值为0个mil。图4-23 焊盘收缩量设置图4-24 SMD焊盘收缩量设置

焊盘是PCB的重要图件,焊盘设计包括孔径的设计,收缩量的设计,表贴式图件还包括与焊盘连接的导线宽度等,焊盘设计的好坏直接决定了PCB的成品率。

1.设置导孔规格

采用规则菜单“Design”→“Rules”可以调出设计规则对话框,如图4-20所示。


图4-20 “PCB规则”对话框

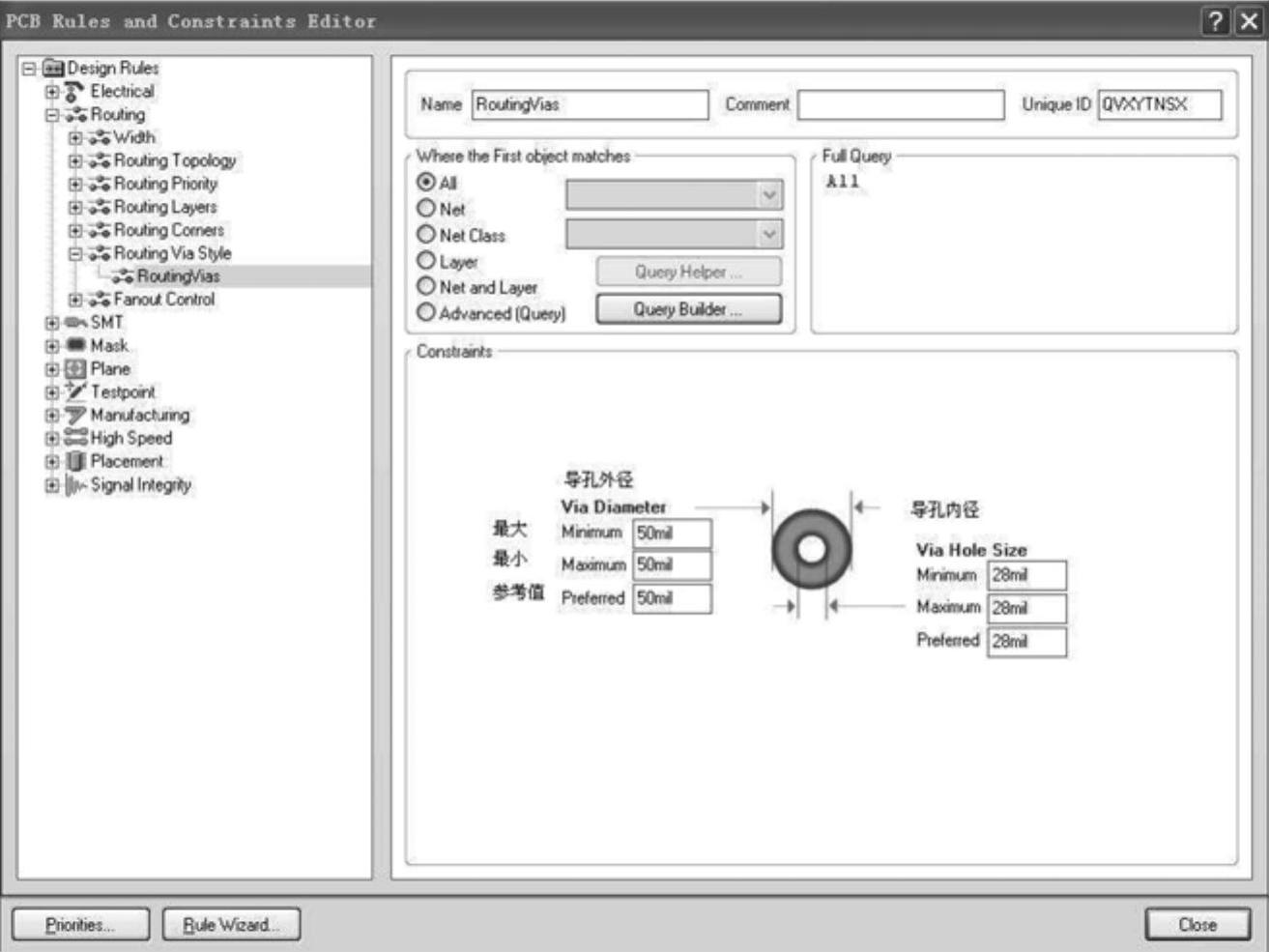

其中“Routing”规则大项下有“Routing Via Style”子项,用它可以设置导孔的孔径,如图4-21所示。


图4-21 “导孔尺寸规则”对话框

2.设置表贴式焊盘引线长度

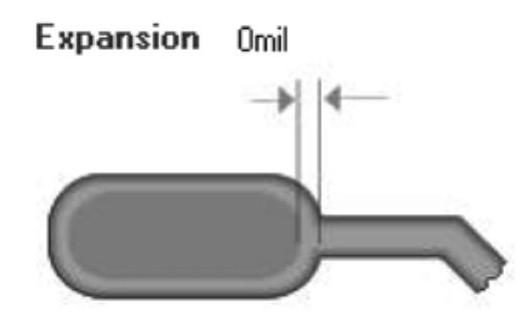

在图4-21的规则对话框中SMT大项下,有“Smd To Corner”子项,它用来设置SMD元件(表面贴装器件,SMT的一种)焊盘与导线拐角之间的最小距离。表贴式焊盘引出导线一般都是引出一段长度后才开始拐弯,这样就可以排除相邻焊盘太近。可以在对话框中设置SMD与导线拐角处的长度,默认为0个mil,如图4-22所示。


图4-22 “表贴式焊盘引线长度规则”对话框

3.焊盘收缩量设计

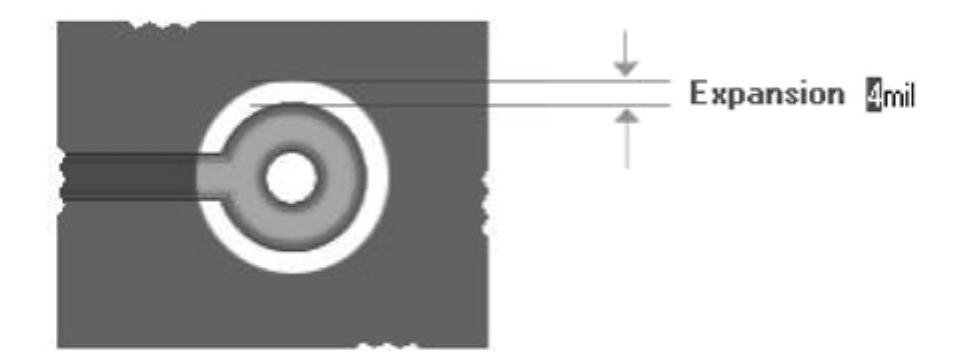

焊盘收缩量是在“Mask-Solder Mask Expansion”规则下设置。防焊层中的焊盘孔比焊盘要大,但是具体大多少,要依据整体布线的方便和焊接的难易而定。防焊层是覆盖在PCB布线层上的,在放置焊盘的区域需要预留出一个焊盘孔,收缩量指的就是焊盘预留孔与焊盘半径值差,默认值为4个mil,如图4-23所示。

同样,可以设置SMD的焊盘收缩量,这个收缩量为SMD焊盘与锡膏板焊盘孔之间的距离,默认值为0个mil。单击“Paste Mask Expansion”规则,如图4-24所示。


图4-23 焊盘收缩量设置


图4-24 SMD焊盘收缩量设置
