如何添加注释和说明？
【摘要】：在PCB中，有3种注释、说明方式：放置字符串，放置坐标，放置尺寸标注。图4-14 放置字符串图4-15 字符串属性通常字符串不能在多层中应用，只能选择某个网络层。
在PCB中，有3种注释、说明方式：放置字符串，放置坐标，放置尺寸标注。
1.放置字符串

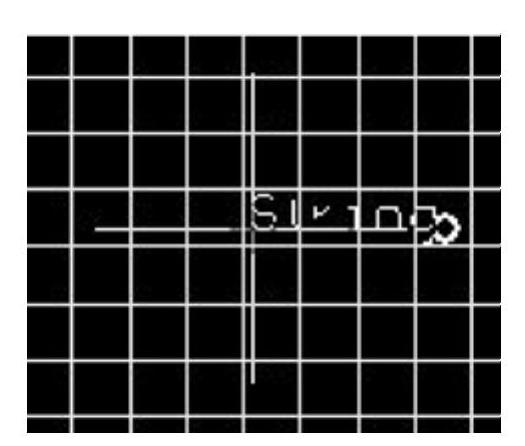

执行“Place”→“String”命令，可以放置字符串，如图4-14所示。
按下<Tab>键可以设置字符串属性，如图4-15所示。
图4-14 放置字符串
图4-15 字符串属性
通常字符串不能在多层中应用，只能选择某个网络层。内容可以在属性对话框中改动，也可以直接在PCB图样中用左键编辑，设置好属性之后选择“OK”按钮，即可在需要的地方放置，放置的时候如果需要改变字符串方向可以用<空格>键，如果放置结束，用鼠标右键或<Esc>键可以退出。
2.放置坐标

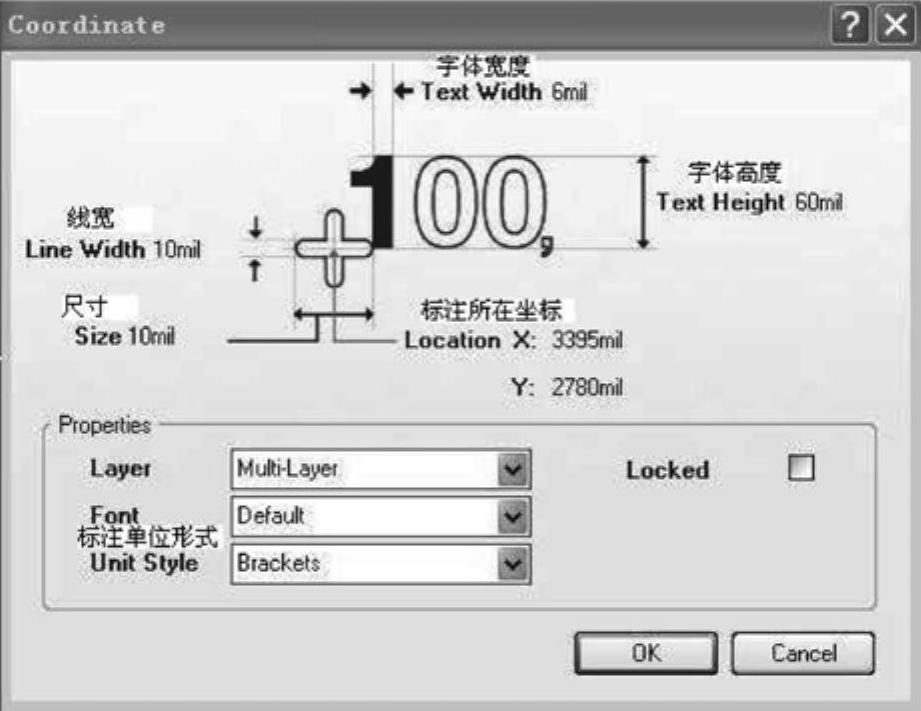

执行“Place”→“Coordinate”，即可放置，若按下<Tab>键，即进入属性对话框，如图4-16所示。
3.放置尺寸标注

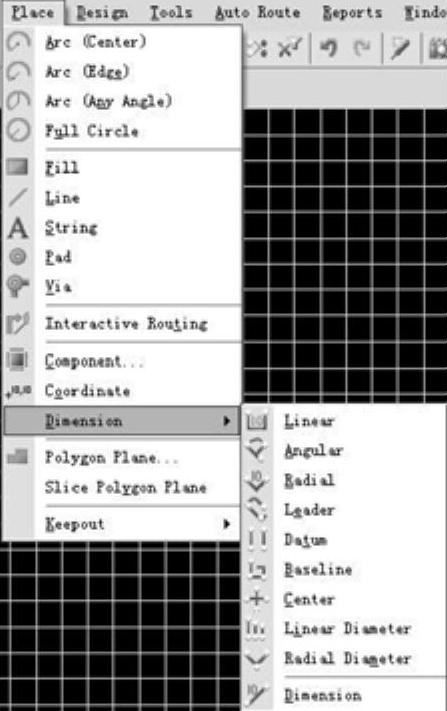

在印制电路板设计过程中，为了方便制版过程的考虑，通常需要标注某些图件的尺寸参数，这种标注没有电气特性，只是起到提示作用。DXP提供了10种标注方式，在命令“Place”→“Dimension”之下，如图4-17所示。
图4-16 坐标属性
图4-17 放置尺寸标注子菜单
这些子菜单可以实现不同方式的标注，其各项含义如图4-18所示。

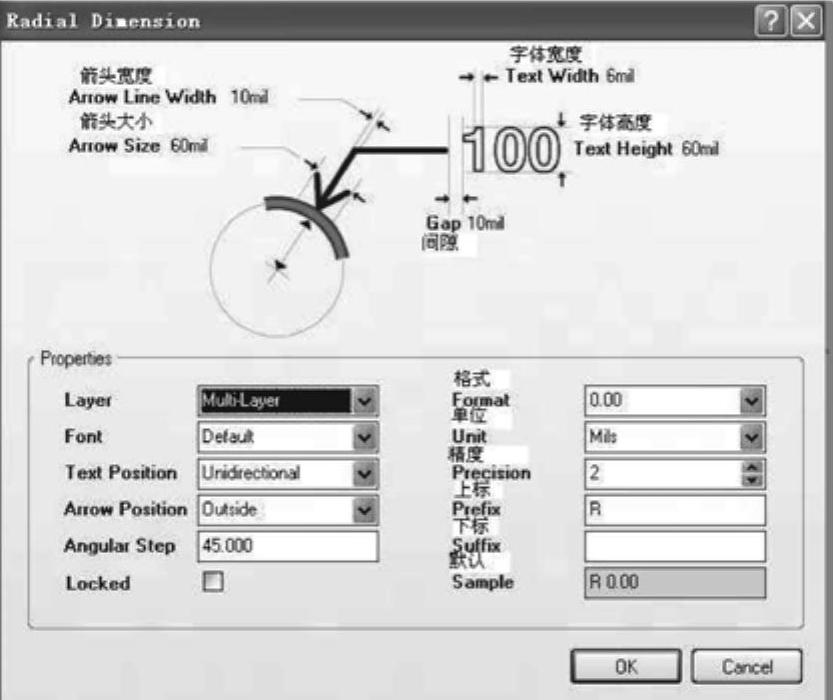

对于不同的尺寸标注方式，其属性对话框也不一样。例如选用“Radial Dimension”标注，其对话框如图4-19所示。
图4-18 放置尺寸菜单子项
图4-19 “径向弧线标注”的对话框
