1.打开PCB编辑器

单击“File”→“New”命令，可以新建一个PCB文件，如图4-3所示。

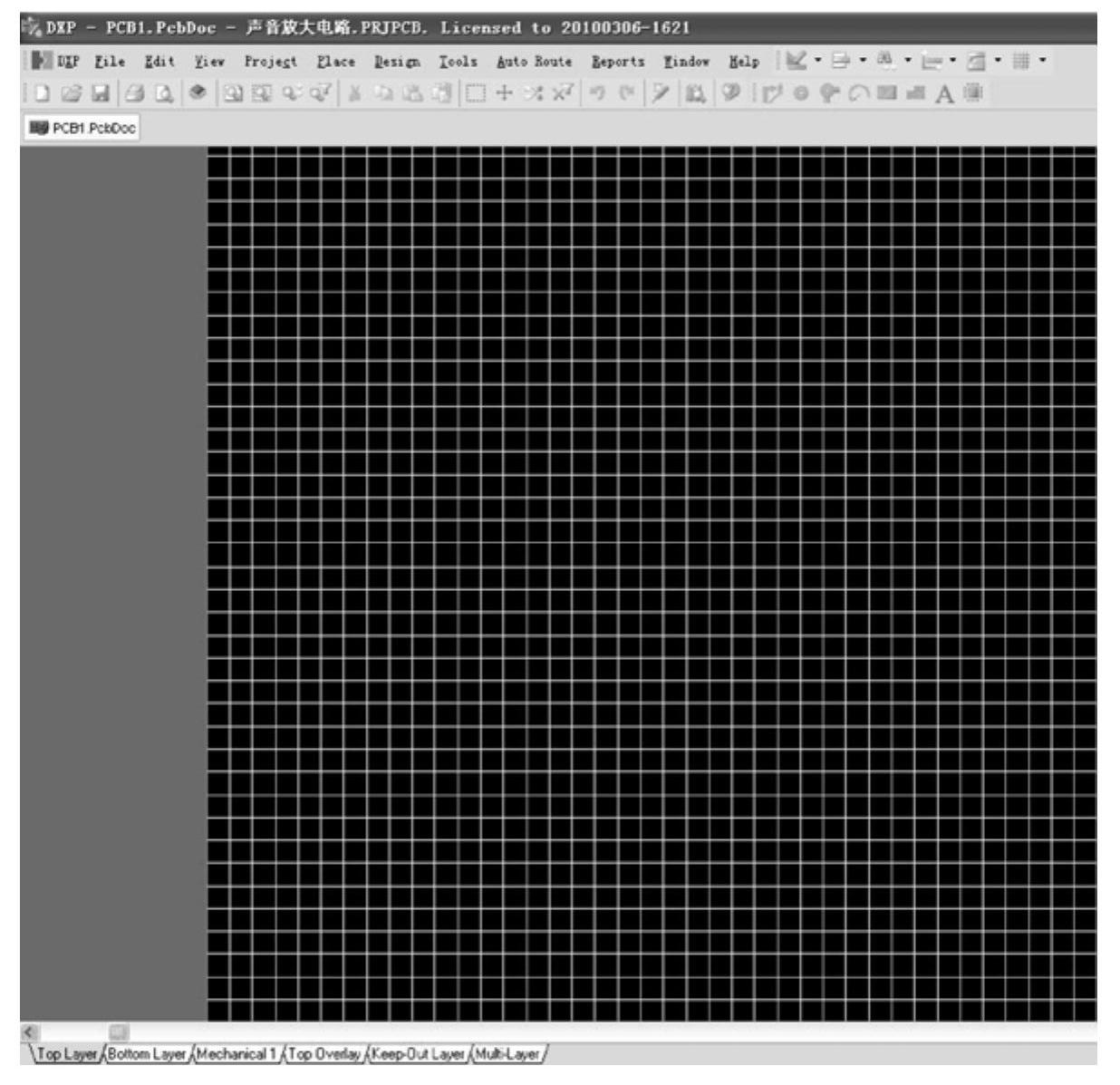

图4-3 PCB编辑器界面

PCB编辑器是DXP软件中另一个核心的编辑界面，拥有丰富的菜单功能。可以进行图件的单独编辑、图件导入，包含布局、布线、飞线和3D效果等引导功能，能够方便地将原理图设计转换为印制电路板（PCB）设计。

2.PCB的专用概念

PCB的专用概念较多，这里列举几个非常重要的概念。

（1）导线与飞线

导线是覆铜板经过加工后在PCB上的铜膜走线，又简称为导线，用于连接各个焊点。飞线是布线之前提示各个焊点连接方式的预拉线，飞线只是形式上的连接方案，并不代表实际的布线连接，更不是具有电气特性的导线。

（2）焊盘与导孔

焊盘是用焊锡连接元件引脚和导线的PCB组件，导孔也称为过孔，是连接不同层间的穿透型小孔，主要用于接插针脚式元件。

（3）网络

PCB的网络是由导线与焊盘、导孔等图件组成的拓扑结构，它是生成预拉线的基础，没有网络就没有预拉线，没有网络的布线连接也是无效的连接。

（4）物理边界和电气边界

PCB总会在最外面的图件和材料板的边沿之间留有一点空隙，材料板的外形边沿称为物理边界，包含所有图件的矩形区域称为电气边界，因此物理边界一定大于电气边界，这是为了后续加工的方便，通常在PCB设计时会设定禁止布线区，这就是电气边界，禁布区以外不允许放置任何PCB图件。

（5）单位

PCB主要提供公制单位和英制单位，公制单位以毫米来计量，英制单位以“mil”来计量，目前PCB设计以英制单位为主，“mil”是英寸的千分之一，100mil≈2.55mm。
