1.原理图编辑管理器

添加新元件要用到元件库编辑管理器，在原理图中单击“File”→“New”→“Schematic Library”命令，可打开元件库编辑管理器，如图3-22所示。

图3-22 元件库管理器界面

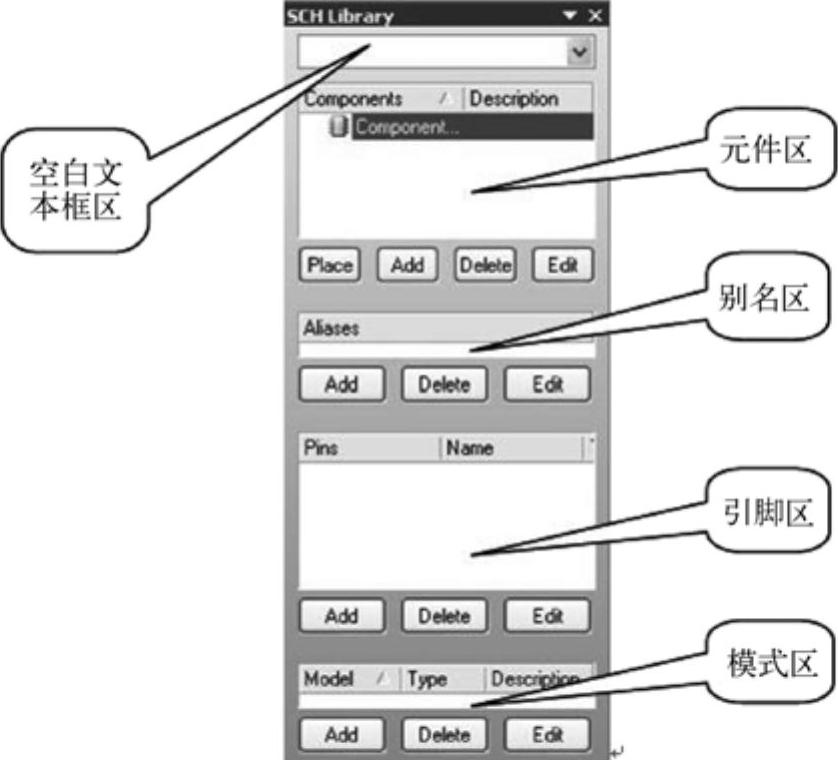

在元件区，元件库编辑管理器有4个按钮，首先选用“Add”按钮来增加新元件，默认名为“component_1”，如图3-23所示。

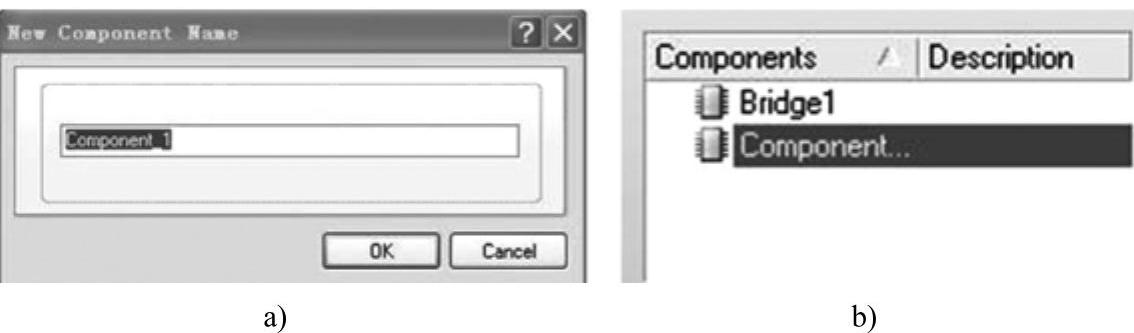

图3-23 用“Add”按钮添加元件

a）添加新元件的默认名为component_1 b）在编辑管理器的元件区出现新元件

2.制作新元件

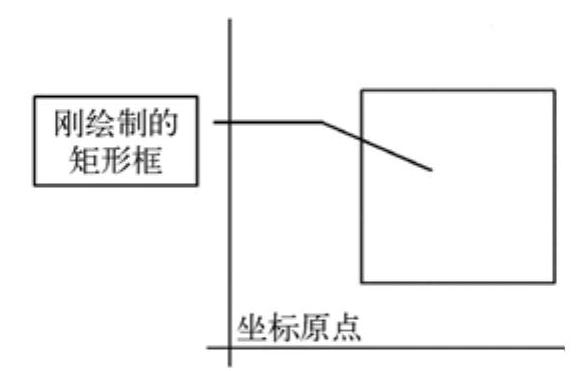

这里用一个8脚的555定时器元件为例来介绍制作步骤和方法。在元件库编辑器中使用“Place”→“Rectangle”（放置矩形）命令，将出现一个光标，再用鼠标左键确定其位置，如图3-24所示。

如果需要调整矩形框的大小，只需要将鼠标移动至框的边沿，即可随意调整框的尺寸，另外框线的粗细也可以直接双击矩形框来调整。

接下来，要放置元件的引脚，同样在元件库编辑器下，使用“Place”→“Pin”命令即可，引脚的序号从0开始，如果需要变换角度，在放置时可以用“Space”键切换，如图3-25所示。

图3-24 绘制元件的矩形轮廓

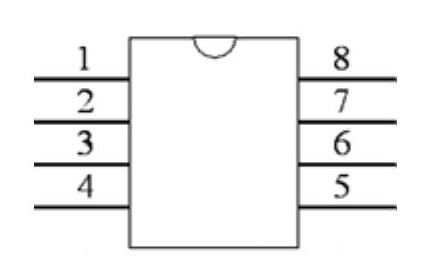

图3-25 添加8个引脚

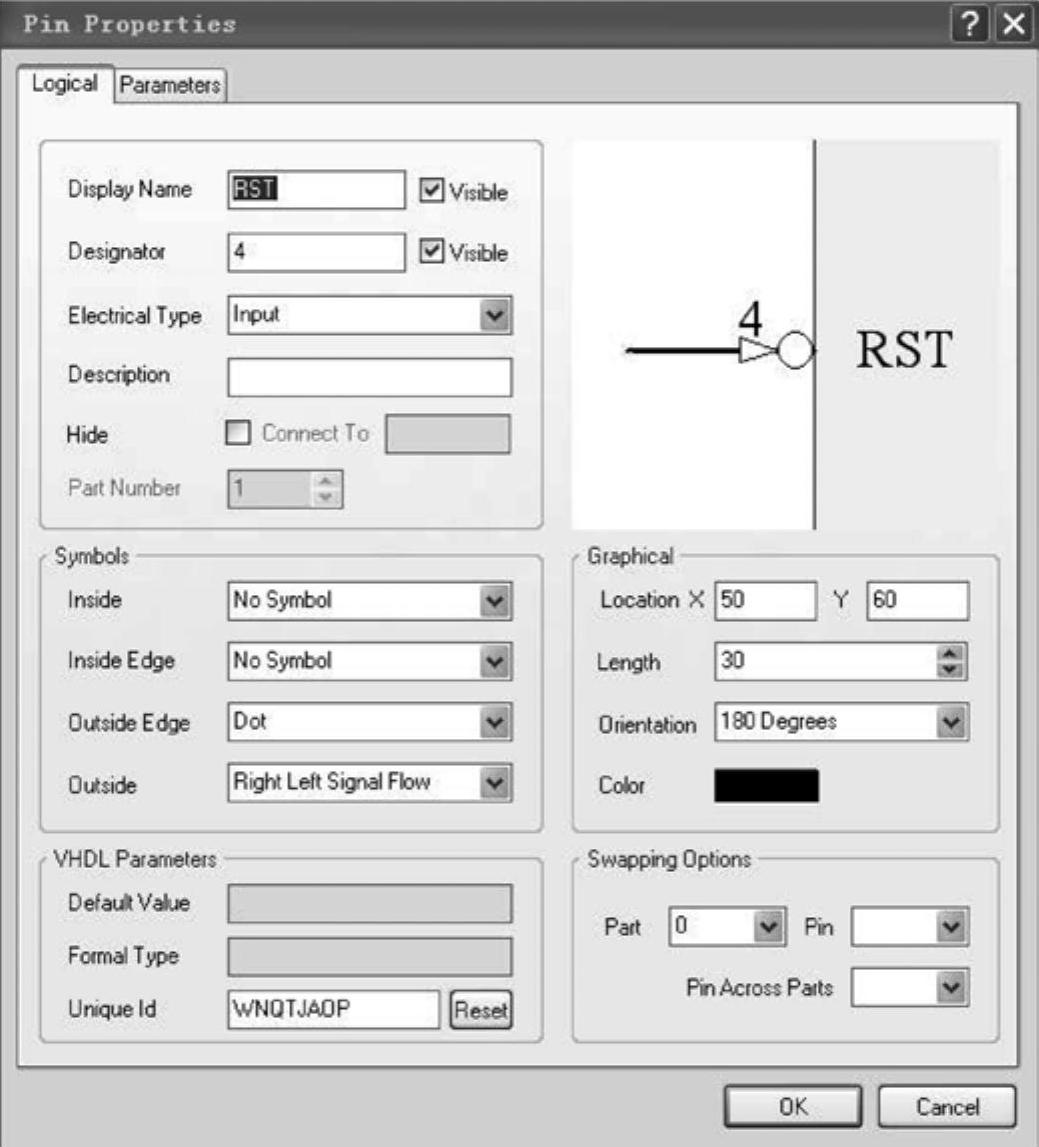

引脚放完以后，还要对每个引脚的属性进行单独设置，如电源、时钟和复位等特殊引脚，这就需要“引脚属性”对话框，双击单个引脚即可调出，如图3-26所示。

图3-26 “引脚属性”对话框

现在，将“0”引脚的“Pisplay Name”改为“RST”，将“Electrical Type”从默认的“Passive”改为“Input”，将“Outside Edge”从默认的“No Symbol”改为“Dot”，将“Outside”从默认的“No Symbol”改为“Right Left Signal Flow”，将旋转角从0调整为180°，如图3-27所示。

图3-27 在对话框中修改引脚属性

其余引脚可以按照需要依此方法逐个修改，直至完成，最终效果如图3-28所示。

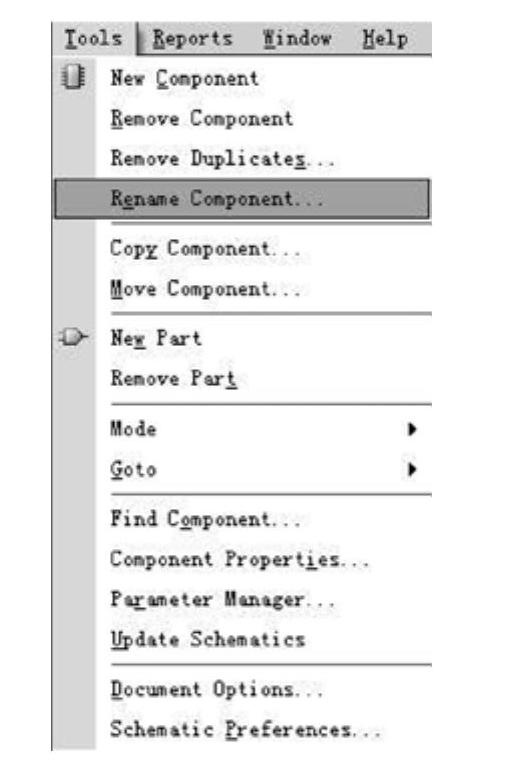

然后执行“Tool”→“Rename Component”命令，将此元件重命名为“XINJ555”，如图3-29所示。

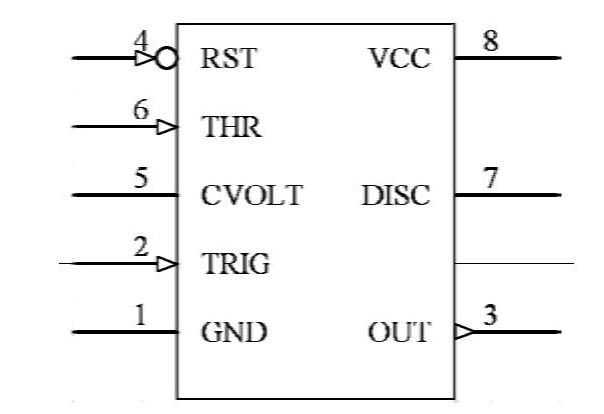

图3-28 完成所有引脚的属性编辑

图3-29 新元件的重命名命令

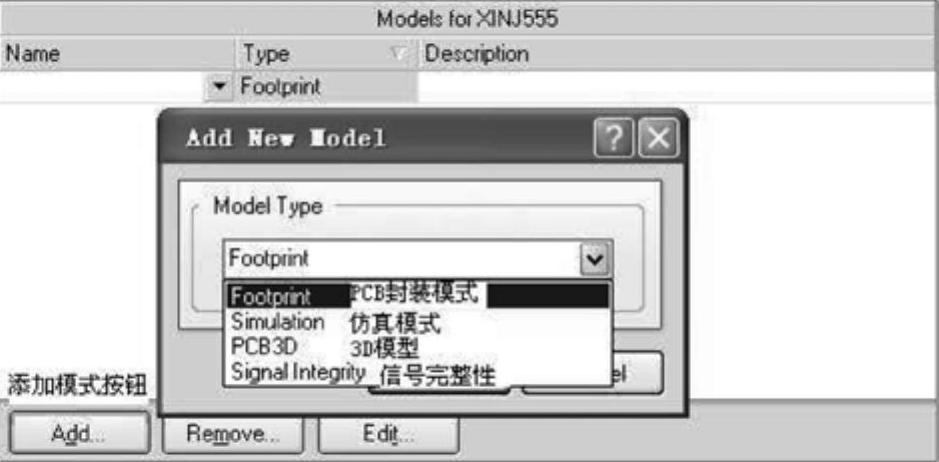

此时用“Tools”→“Component Propertities”命令，打开自己新创建的XINJ555元件属性对话框，再单击“Add”按钮，添加PCB封装模式，如图3-30所示。

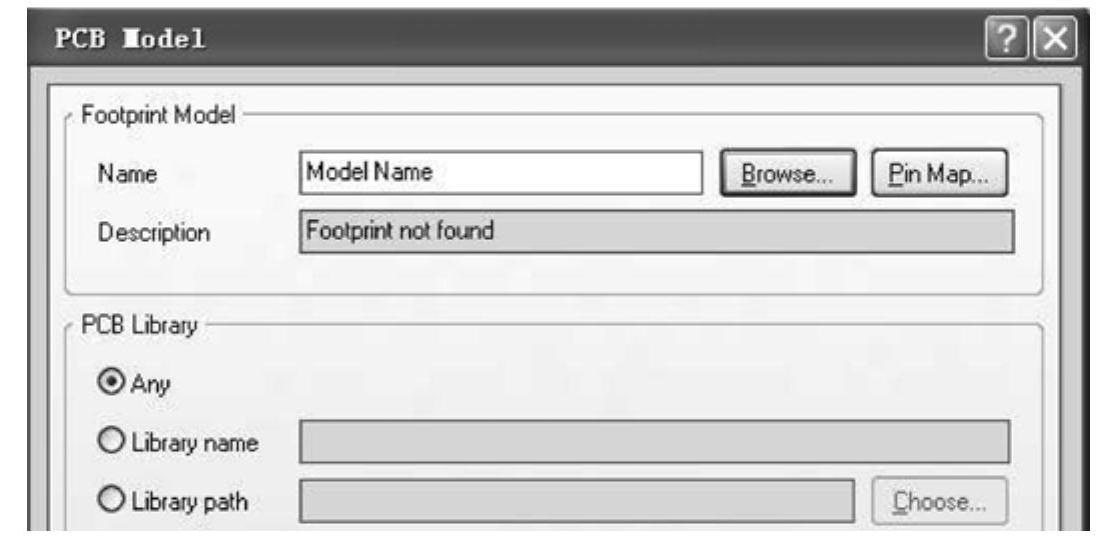

图3-30 在属性对话框中添加PCB封装模式

在弹出来的“PCB Model”对话框中，用浏览封装库选择DIP 8封装，并确认，如图3-31、图3-32所示。

图3-31 “封装模式”对话框

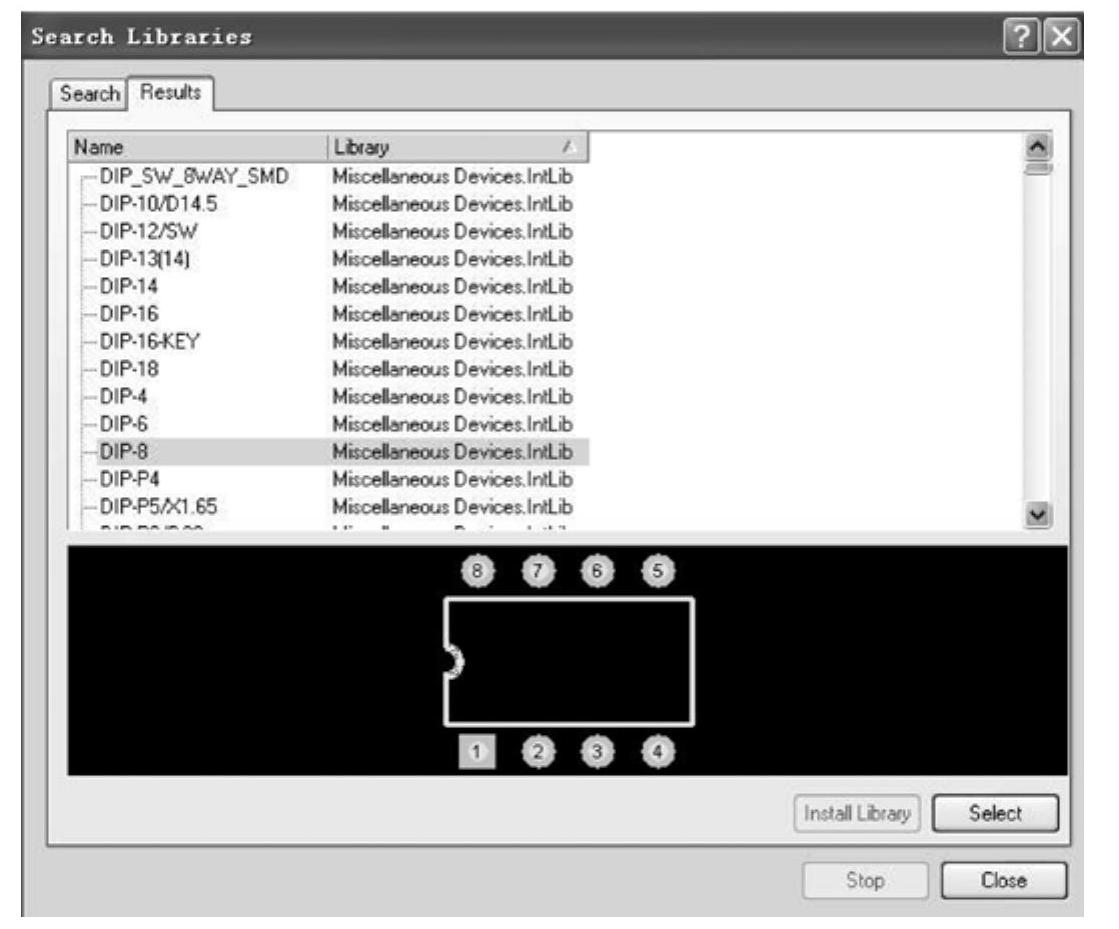

图3-32 找到DIP 8封装

这样，就给新建元件加上了封装。

3.元件库制作和调用

在完成元件制作之后，用“Save As”保存元件库编辑器为“自制元件库”，如图3-33和图3-34所示。

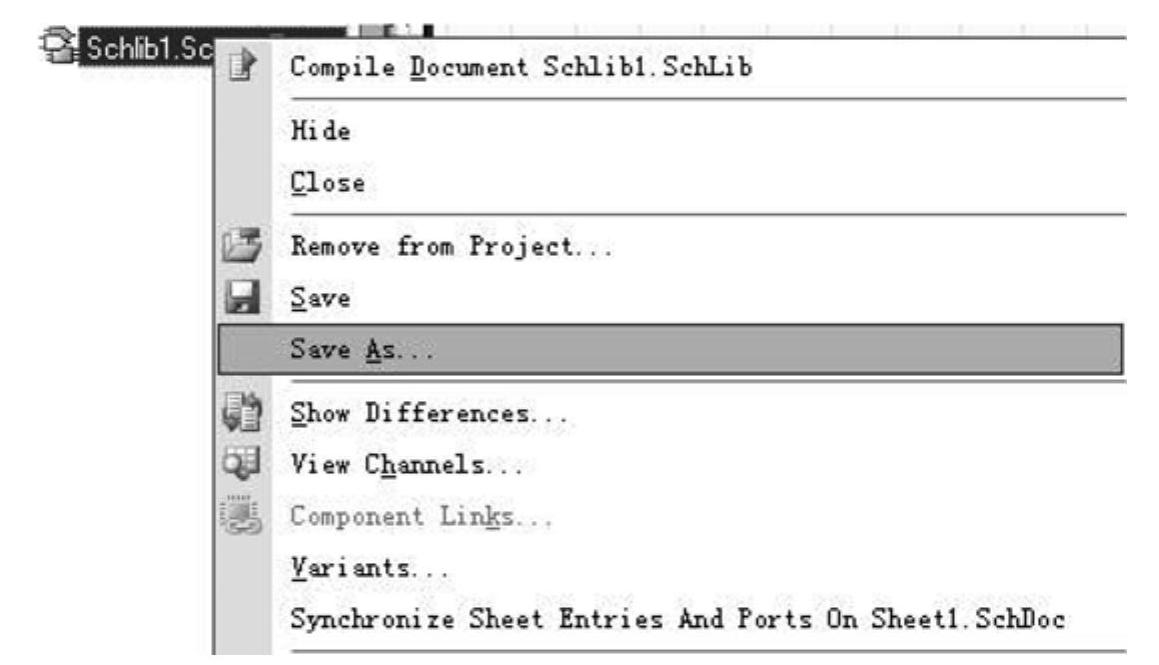

图3-33 另存元件库名

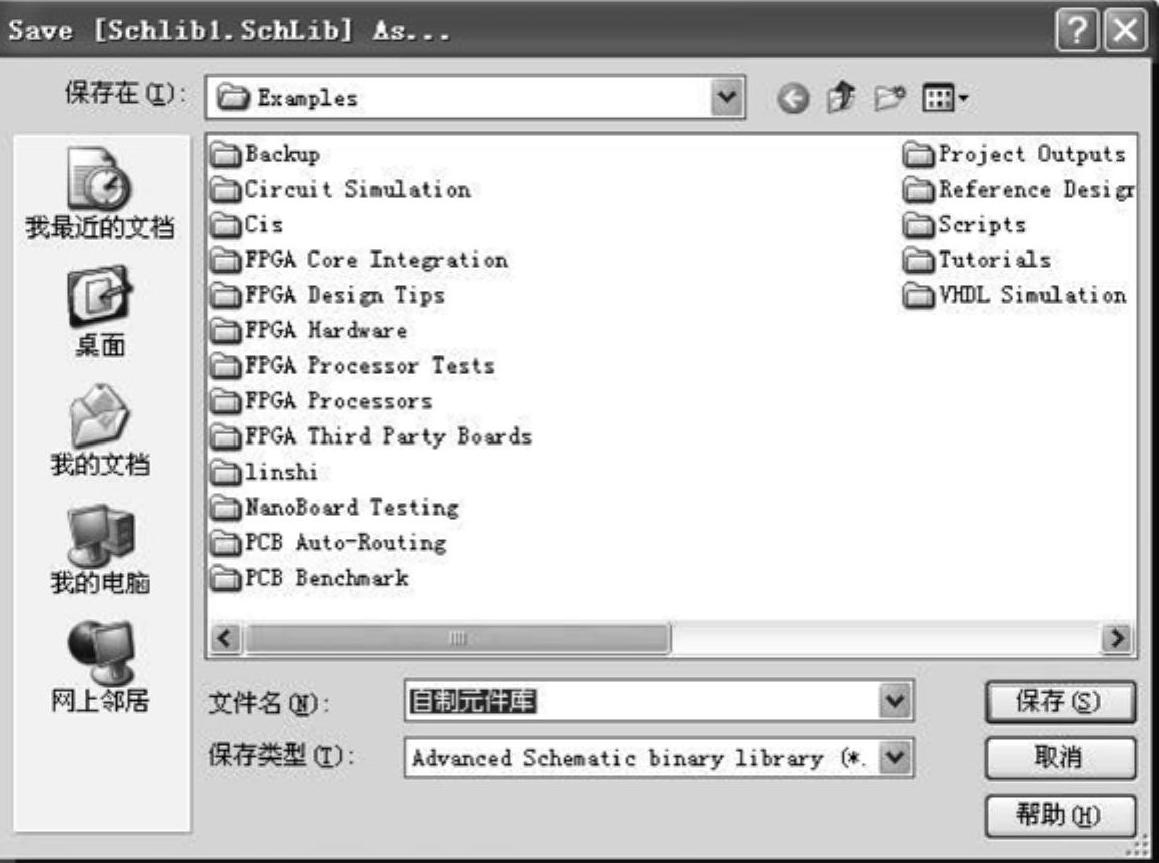

图3-34 另存为自制元件库

这样，就可以在原理图的元件库面板下拉列表中看到这个库了，如图3-35所示。

打开自制元件库，输入元件名“XINJ555”，即可放置元件，如图3-36所示。
