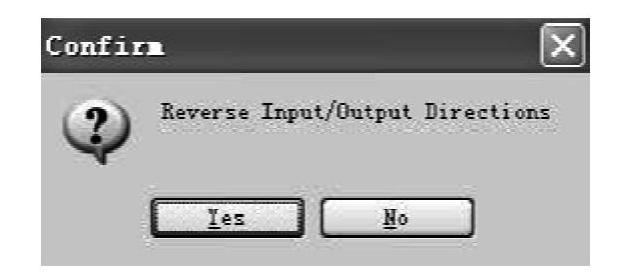

【摘要】：图3-13 自上而下的设计方案图3-14 自下而上的设计方案2.自上而下的层次设计首先新建一个工程文件，再在此工程之下建立一个原理图文件，并命名为母图，如图3-15所示。接下来，要进行子图的设计，执行“Design”→“Create Sheet From Symbol”命令，出现十字光标，在子图符号“子图1”上单击，则打开图示I/O类型转换对话框，如图3-19所示。图3-19 “I/O口反向提示”对话框图3-20 新生成的子图1和子图1编辑界面完成子图1的具体元件和连接，并保存，如图3-21所示。

对于一个非常庞大的原理图，称为项目，不可能将它一次完成，也不可能将这个原理图画在一张图样之上。DXP提供了一个很好的项目设计工作环境，可以把整个非常庞大的原理图划分为一些基本原理图，或者说划分为多个层次，这样，整个原理图就可以分层进行设计，由此产生了原理图的层次设计方法。

1.原理图层次设计方案

原理图的层次设计方法实际上是一种模块化的设计方法，用户可以将电路系统根据功能划分为多个子系统，子系统下还可以根据功能再细分为若干个基本子系统。定义好子系统之间的相互关系，即可完成整个电路图的设计。

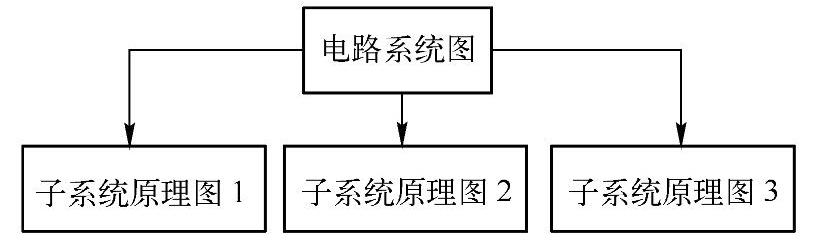

设计时，用户可以从电路系统开始，逐级向下设计，称为自上而下的设计方案，如图3-13所示，也可以从子系统开始，逐级向上设计，称为自下而上的设计方案，如图3-14所示。
