1.放置框图（Place→Sheet Symbol）

在复杂电路设计中，一个整体电路图很难把每个细节都放在一个原理图文件中表现出来，用框图符号代表某种电路构造是符合设计需求的。

框图符号的放置和传输口的放置模式非常相似，单击“Place”→“Sheet Symbol”命令，就会出现未定义尺寸的框图电路符号，如图3-8所示。

尺寸合适时，用鼠标左键单击即可。完成后可以进行<tab>键属性设置，如图3-9所示。

图3-8 框图电路符号

图3-9 框图符号属性对话框

在对话框中，可以进行形状、颜色、名称和描述等设置。

需要注意的是，这里的设置只能改变框图的外在属性，它代表的电路不能通过属性设置来改变。通常用到框图电路符号的原理图具有层次特性，至少包含一个母图和子图，包含框图单元的原理图称为母图，给出框图内部电路的原理图称为子图，要改变框图所代表的电路，必须修改子图。

2.添加框图符号的电气接口（“Place”→“Add Sheet Entry”）

框图接口具有和传输口相似的外形和性质，不同的是，它只能在框图边沿添加，同时它也是框图所代表的电路与外界电路发生联系的唯一通道。

框图是一个矩形单元，4个边沿都可以添加接口，如图3-10所示。

图3-10 框图各边沿添加接口效果

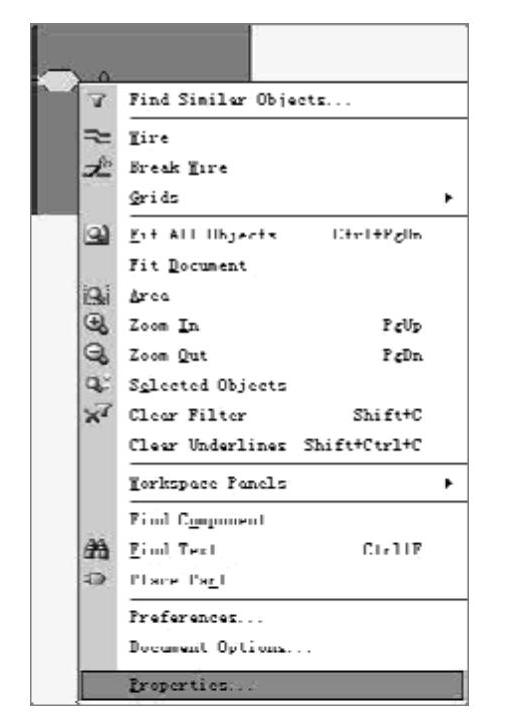

用鼠标单击左键即可确定接口位置，接口属性菜单如图3-11所示。

单击属性项，如图3-12所示。

图3-11 接口属性菜单

图3-12 “框图接口属性”对话框

在对话框中，可以设置接口的外形、颜色、编号（第一个接口默认编号为0，依此类推）、位置和I/O类型。I/O类型共有未定义、输出、输入和双向4种。除位置外，其余设置与Port的属性对话框非常相似，放置位置参数可设定为0～7的任意整数。
