1.想一想
电源电路是各种应用电路中必不可少的一种电路,不少电路要求有自己的独立供电,而DXP中提供的默认电源并没有具体仿真参数(额定电压、额定电流和额定功率等),这就需要自己单独设计一个可以独立供电的电源电路。
电源电路以直流稳压电路最为常见,可以根据需要选择不同的元件参数,实现不同要求的对外直流供电。要得到一个直流源,通常的步骤为整流→滤波→稳压、放大,这就是整流滤波电源电路的设计方案。下面具体介绍各个步骤的内容。
(1)整流电路
整流电路有全波、半波之分,最常见的整流方案为桥式整流方案。桥式整流是对二极管半波整流的一种改进。半波整流利用二极管单向导通特性,在输入为标准正弦波的情况下,输出获得正弦波的正半部分,负半部分则损失掉;桥式整流是对二极管半波整流的一种改进,它属于全波整流,它不是利用副边带有中心抽头的变压器,而是用4个二极管接成电桥形式,使电压在正负半周均有电流流过负载,在负载形成单方向的全波脉动电压。桥式整流器对输入正弦波的利用效率比半波整流高一倍,它是使用最多的一种整流电路,既有全波整流电路的优点,而同时在一定程度上克服了它的缺点,如图2-42所示。
(2)滤波电路
整流电路输出的电压并非纯粹的直流,波形中含有较大的脉动成分,称为纹波,为获得比较理想的直流电压,就需要利用储能元件(如电容)来滤出整流输出的脉动成分。
常用的滤波电路有无源滤波和有源滤波两大类,无源滤波主要有电容滤波、电感滤波和复合式滤波;有源滤波的主要形式是RC滤波。
利用储能元件电感的电流不能突变特性,可以将直流中的纹波电压的影响减小,如图2-43和图2-44所示。

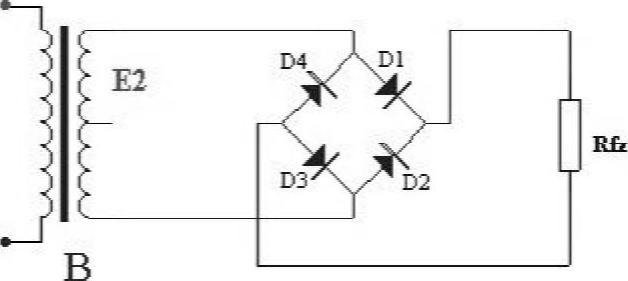

图2-42 桥式整流电路图例

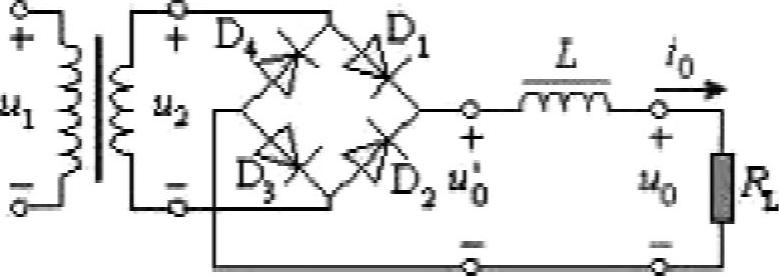

图2-43 无源滤波之电感滤波电路

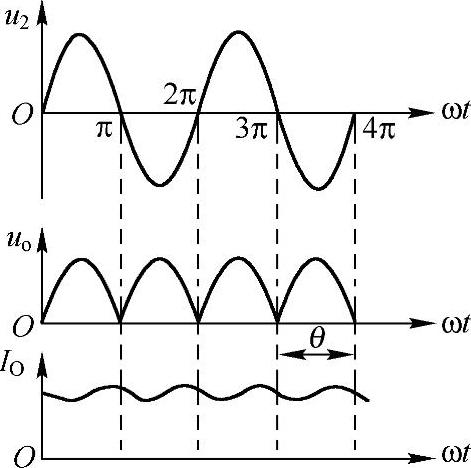

图2-44 电感滤波的效果
同样的,可以利用电容的吸储电能特性,将纹波电压减小,这就是电容滤波,如图2-45所示。
有源滤波的图例较多,通常使用电阻和电容的参数搭配来实现滤波要求,如图2-46所示。

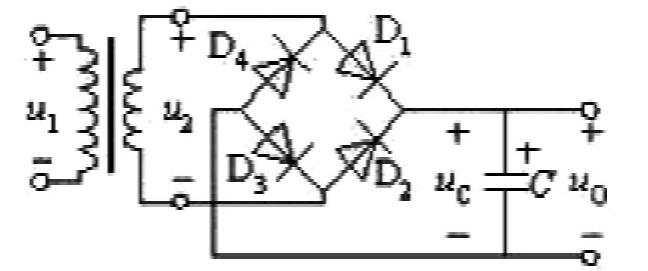

图2-45 电容滤波电路

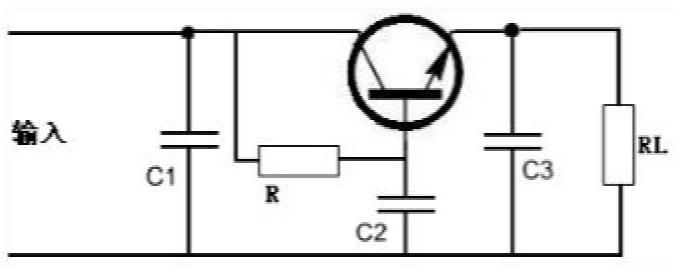

图2-46 小型设备中的电子滤波电路
从成本和材料特性的综合考虑,电源电路可以采用电容滤波,效果较好,也比较简单实用。通常,电源电路中的滤波电容不止一个,这样可以得到更好的滤波效果。
(3)稳压电路
电源的输出电压要求稳定、可靠,这离不开稳压电路,稳压电路有独立元件电路,也有集成元件电路。稳压常用的独立器件为二极管、稳压二极管等,常用的集成元件为780X系列。780X系列具有体积小、接入方便、稳压、功率放大效果好等优点。图2-47所示为780X元件内部电路图,图2-48所示为780X元件连接示意图。
图2-47 780X元件内部电路图

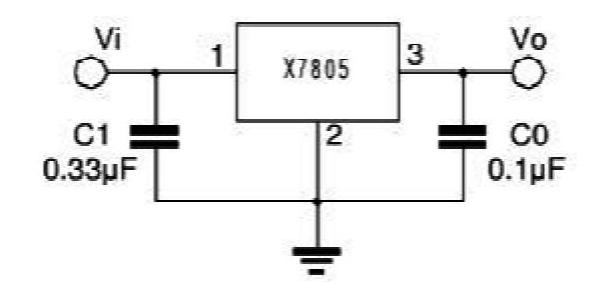

图2-48 780X元件连接示意图
(4)电源电路
整流滤波稳压电路如图2-49所示。

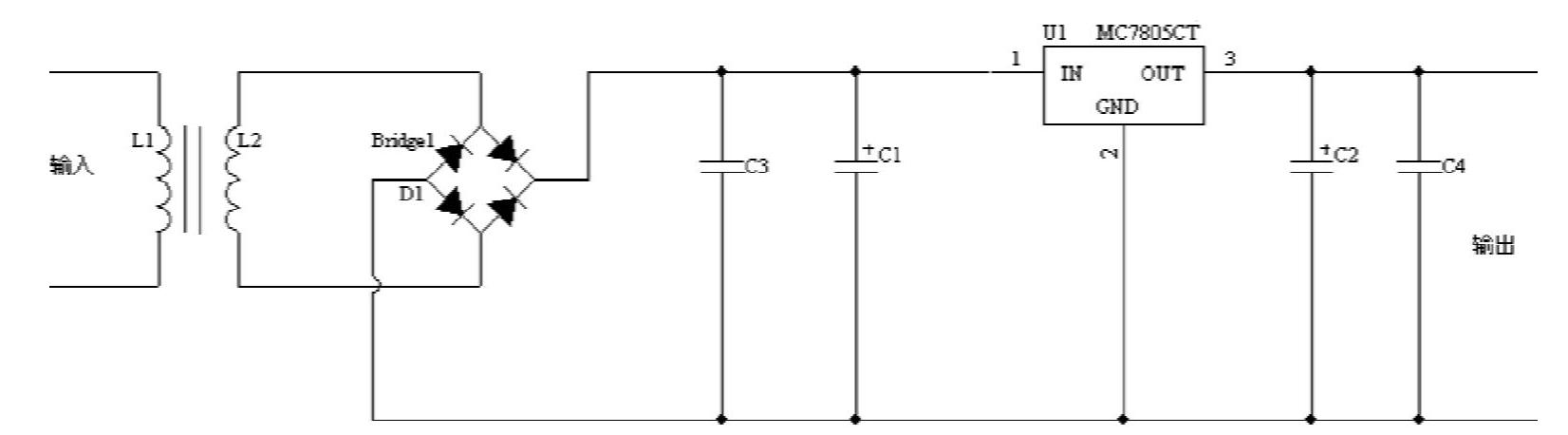

图2-49 整流滤波稳压电路
2.做一做
1)参考想一想的内容,自制一个桥式整流、电感滤波、二极管稳压的电源电路原理图。
2)给这个原理图加上输入、输出端口。
3)对原理图的导航面板的网络表部分进行截图,并观察已经命名的网络标号是否存在。
4)给原理图加上适当的文字标注(至少包括普通文字标注)。
5)将此原理图命名为一个叫电源的元件,保存到自制元件库下。
