对于有较多元件的原理图文件，可以先把一部分元件集中起来，制成一个IC模块，从而在整体电路中使用自制模块代替繁杂的独立元件及其连接，节约原理图编辑空间，优化整体布局。下面用555振荡器内部电路为例，介绍如何进行IC模块的制作。

1.完成555振荡器原理图绘制

555振荡器内部包含两个运放单元和1个RS触发器（可看成两个与非门），另外还有几个晶体管，外部共有8个引脚，是比较简单的一种IC元件。

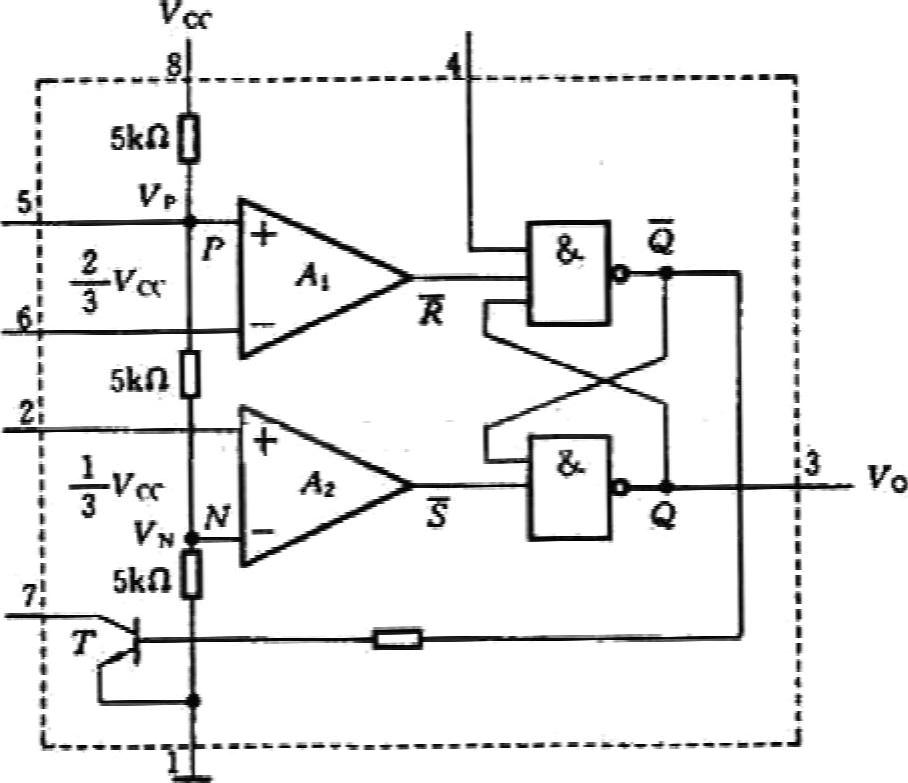

其内部结构原理图如图2-34所示。

图2-34 555振荡器内部结构原理图

完成原理图绘制以后，要把它置于工程文件之下进行编译，否则会发生“No-Drivers”错误。另外，所有外部引脚都应使用端口（Port）符号，切不能以网络标号（Netlabel）代替，否则会报告引脚悬空（Floating Pin）错误。

2.使用命令将图样转换为原件

编译原理图成功以后，就不会弹出错误报告消息框，然后使用“Design”→“Creat Component From Sheet”命令，如图2-35所示。

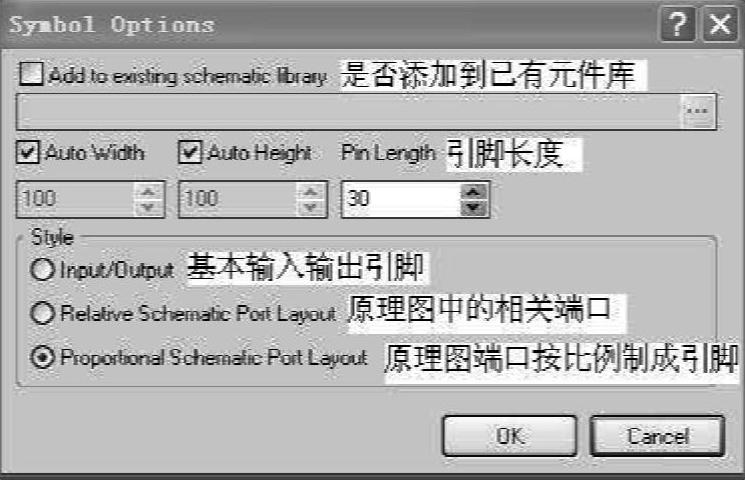

这时，就会自动出现一个询问对话框，该对话框设置关于新元件的引脚属性，如图2-36所示。

图2-35 将原理图转换为元件符号的命令

图2-36 “自制元件引脚属性”对话框

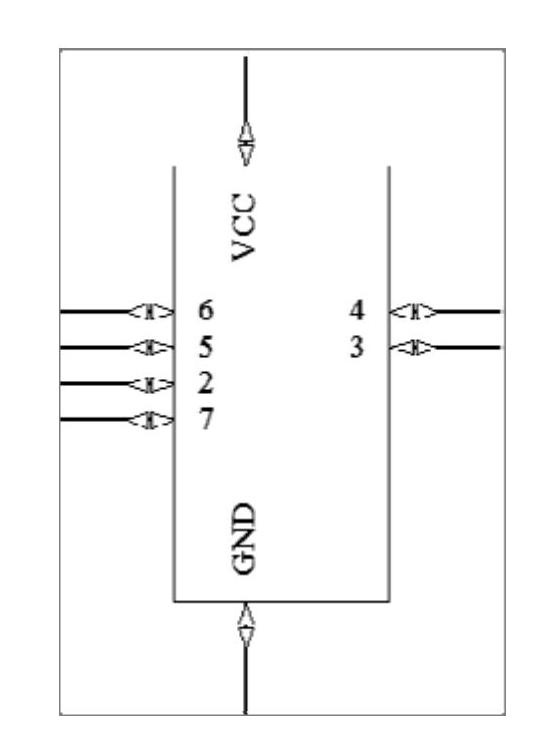

在此对话框中选择“Relative Schematic Port Layout”选项，会自动弹出一个元件库编辑窗口（默认名schlib1.schlib），在窗口中央出现一个新元件，效果如图2-37所示。

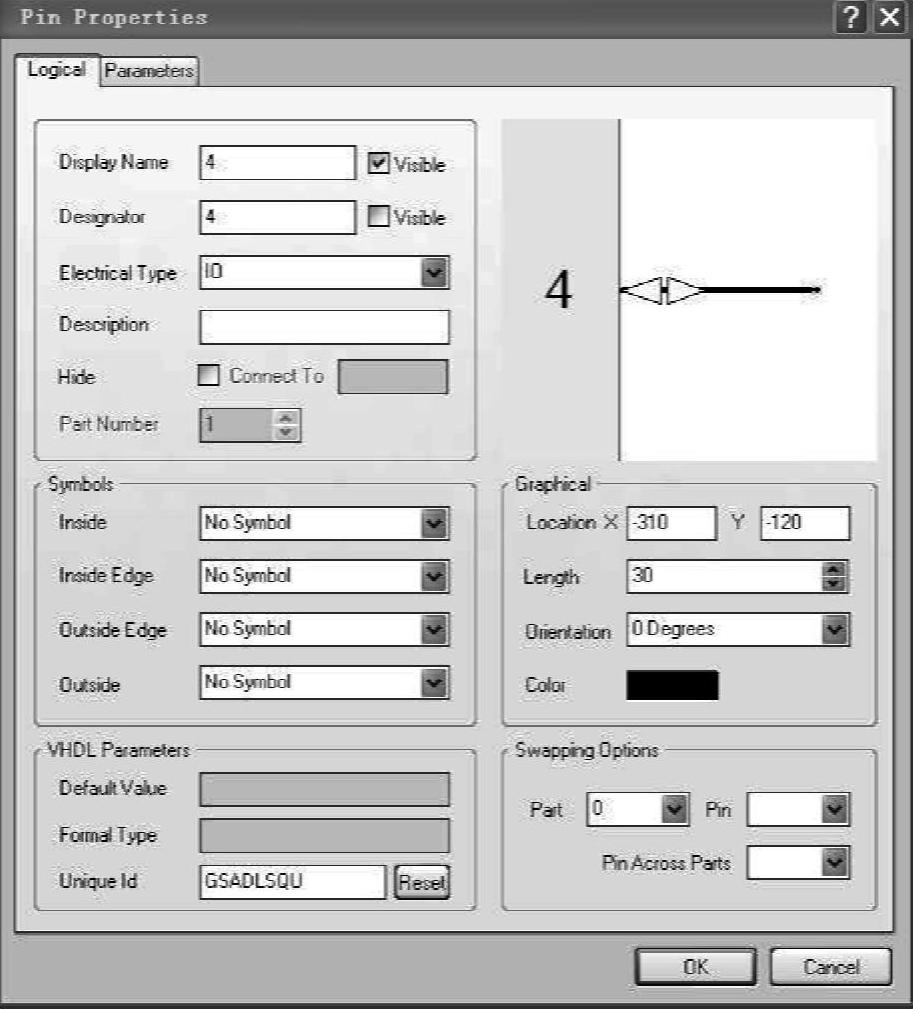

观察可知，新元件的引脚位置与原理图中的端口位置完全一致，引脚I/O特性也与端口的I/O特性一致，如果觉得引脚放置过于分散，可以手动调整其位置，或单击每个引脚编辑其属性，如图2-38所示。

图2-37 自制的555元件

图2-38 “引脚属性”对话框

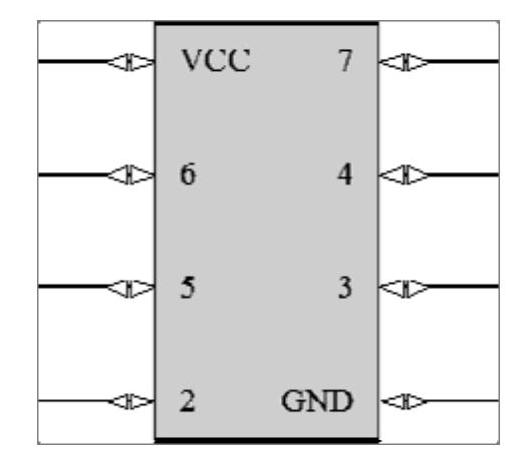

在此对话框中，可以对引脚的放置位置、长度和I/O特性等重新定义，关于此属性对话框的编辑，将在后面的项目中再次进行介绍。经过引脚编辑后，新元件的效果如图2-39所示。

3.将新元件保存到自制元件库

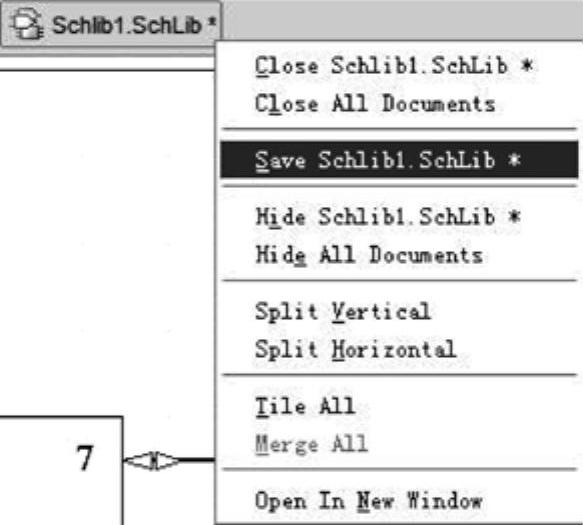

用鼠标右键单击元件库编辑器的文件块，如图2-40所示。

图2-39 引脚经过调整的元件

图2-40 保存新元件命令

将其保存名设为自制元件库，后缀不变（仍为.schlib），即可在DXP的“example”文件夹下找到该文件。此文件可以像其他元件库一样被DXP元件库浏览器添加、删除、使用。
