1.放置端口

振荡电路种类繁多,但以LC振荡电路最为常见,实际应用也最多,以一个压控振荡器为例,如图2-27所示。

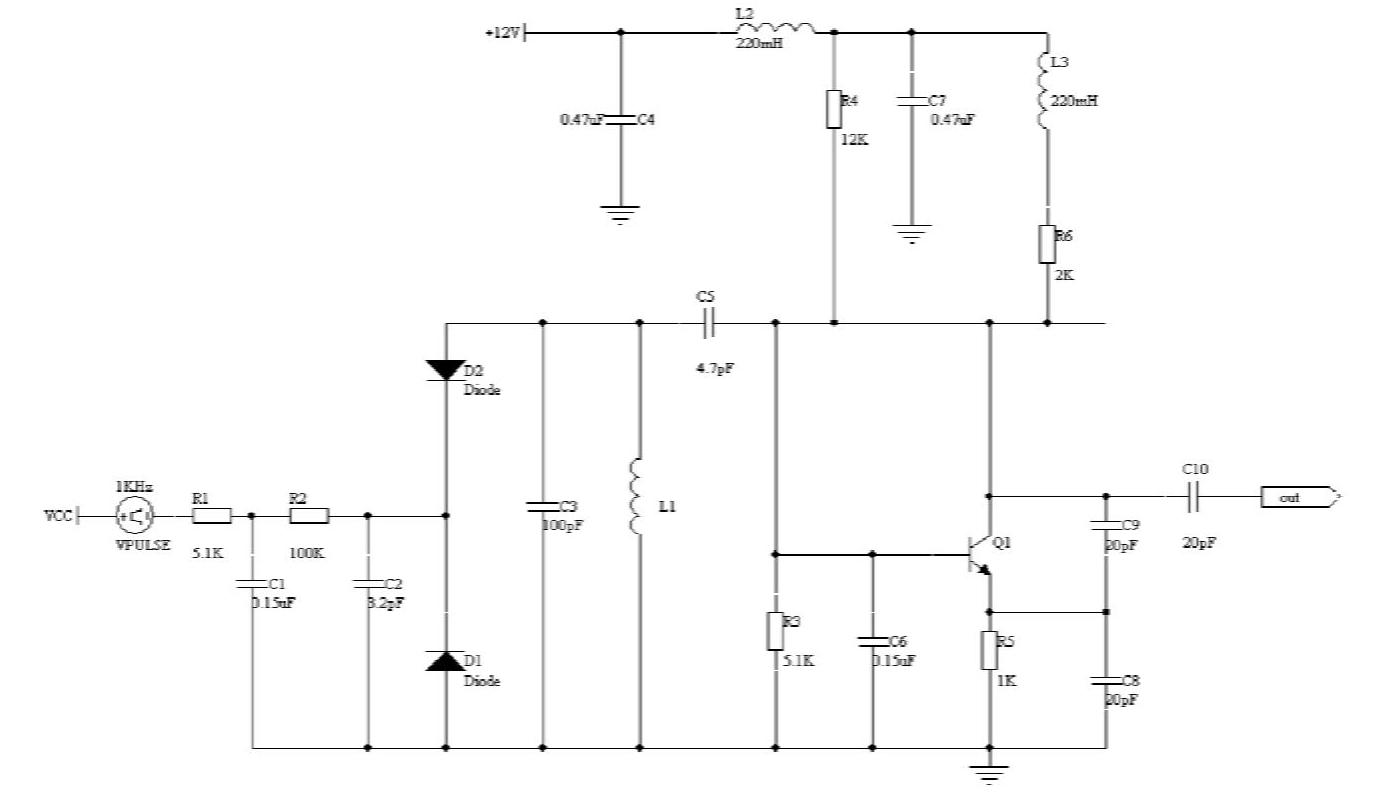

图2-27 55~65M压控振荡器原理图

图2-27中,在电路输出端放置了一个I/O端口,命名为“Out”,端口不是图件,不列入元件清单,而与引脚,导线一起从属于某个网络节点,如图2-28所示。

2.放置网络标号

原理图的网络表一般是靠DXP自动建立起来,只要完成了原理图相应元件和导线的绘制和连接,网络表就自动形成了。但是如果图中有特殊节点需要单独指定,则可以自己放置网络标号,使用“Place”→“Netlabel”命令即可。网络标号可以自己命名,它将替代该原理图默认网络中的相应节点名称,即以用户规定的网络名代替默认的网络名,如图2-29所示。

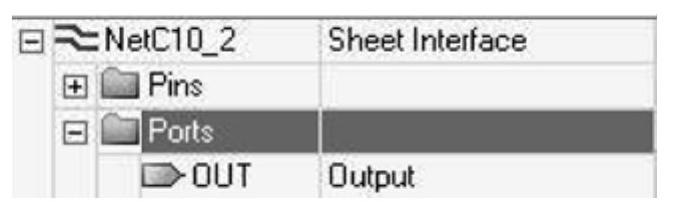

图2-28 “Out”端口从属于C10_2节点

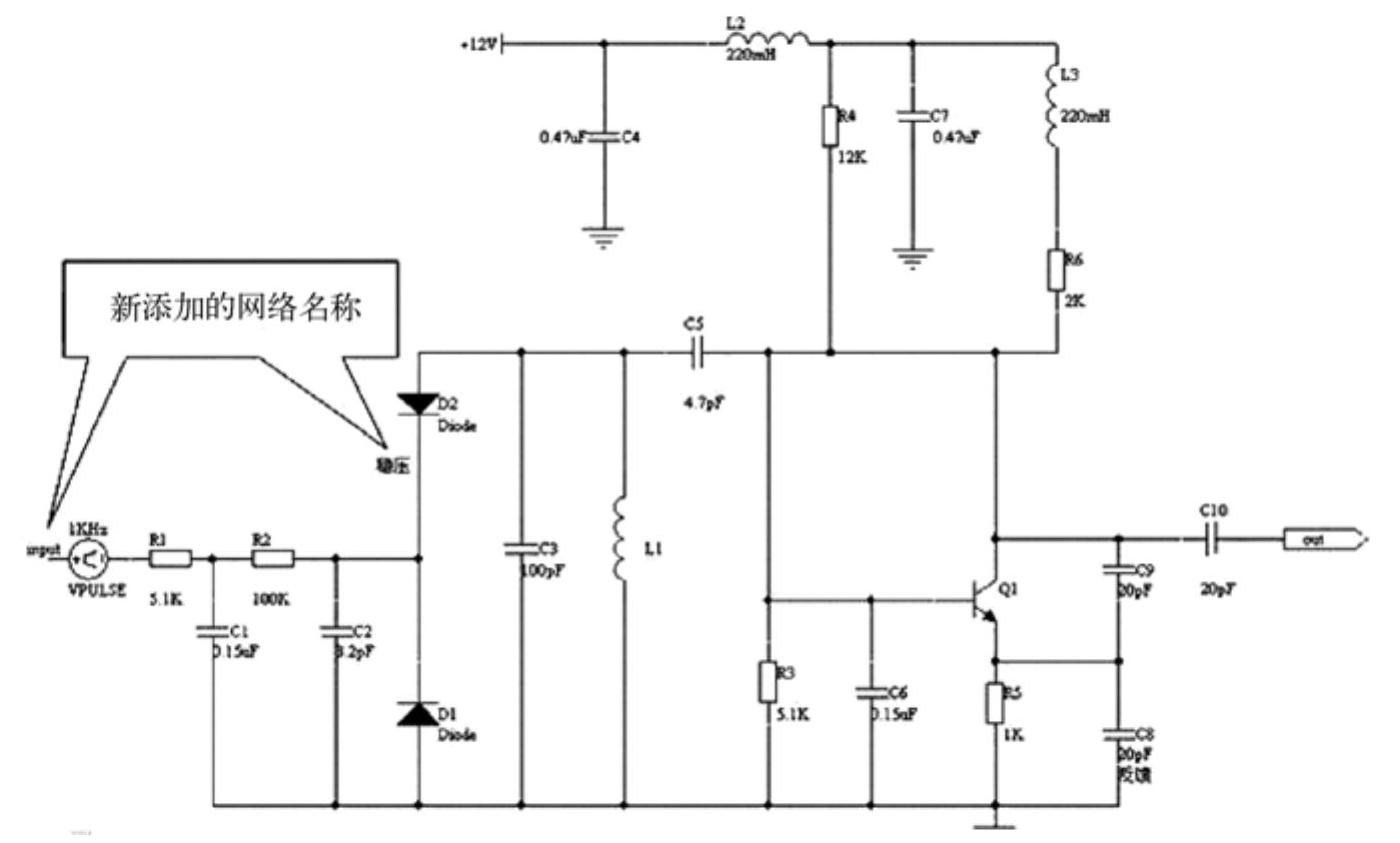

图2-29 添加了网络标号的原理图

打开导航面板,执行“Interactive Navigation”命令,可以得到新添加网络名的网络表,如图2-30所示。

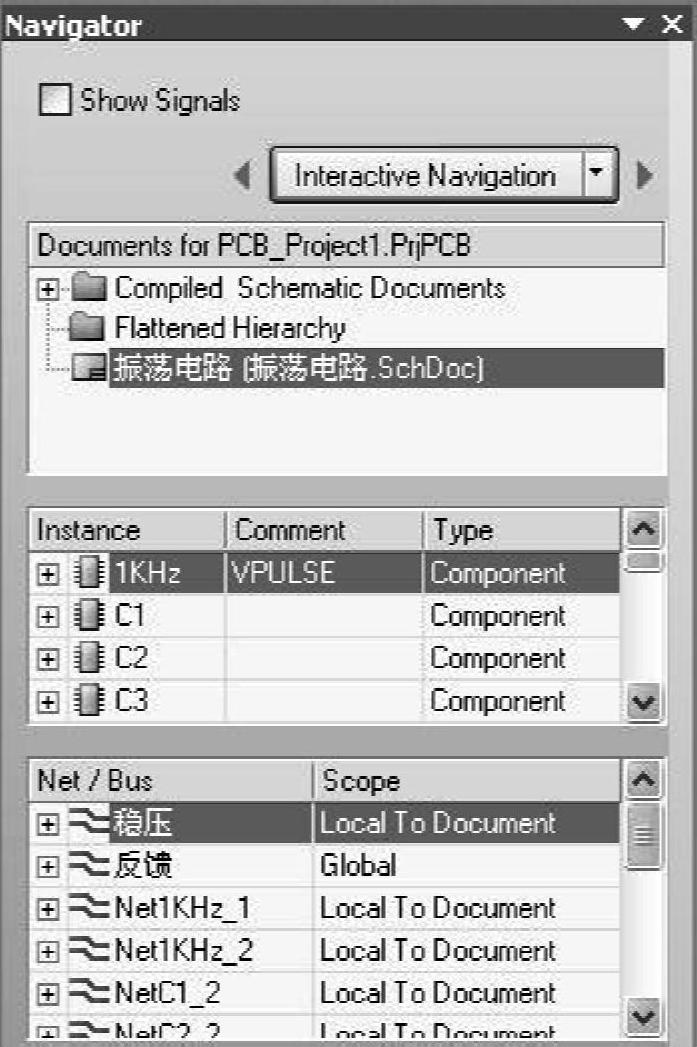

图2-30 新添加网络名的网络表

3.添加其他说明

(1)添加文字说明

在原理图中,以用“Place”→“Text String”命令添加文字说明,如图2-31所示。

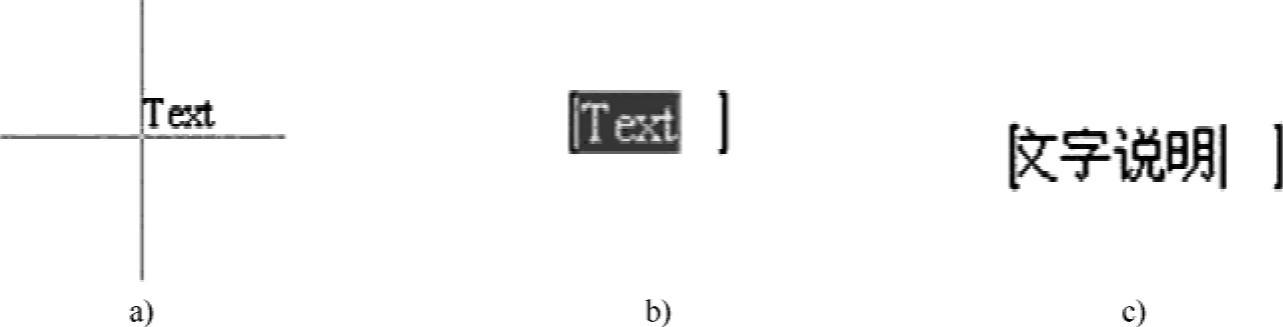

图2-31 添加文字说明过程

a)放置文字前 b)放置文字后 c)加入具体文字

(2)添加笔记(Note)

使用“Place”→“Notes”→“Note”命令,可以在原理图中添加数行文字,如图2-32所示。

“Note”符号的左上角有个小三角形,单击此小三角形,可以把“Note”收起,成为一个更小的符号,利于节约原理图空间(相当于Excel中的标注),再单击则可以展开。如要改变“Note”的外观模式,可以直接双击该符号,进入其属性对话框,如图2-33所示。

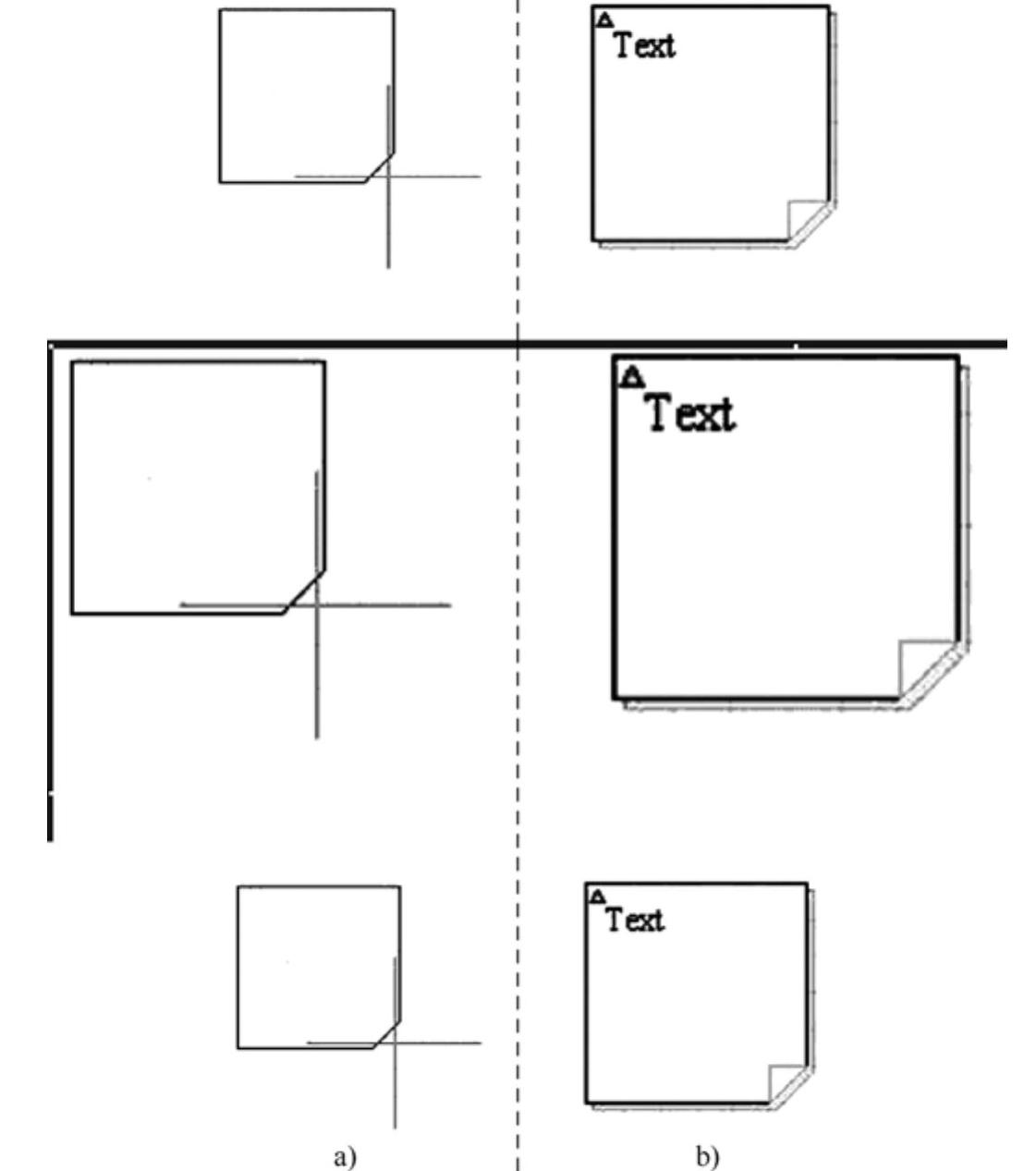

图2-32 添加笔记(Note)过程

a)放置Note时的光标 b)放置Note完成


图2-33 笔记(Note)的属性设置对话框

对话框中可以修改关于“Note”的多项内容,读者可自行尝试,此处不再一一赘述。

(3)添加文字集

使用“Place”→“Frame”命令,可以在原理图中划出一个空白区域添加较多文字,这一命令与添加笔记的命令相似,但该文字集需要的原理图区域较大,不像笔记那样可以收起,不利于节约原理图空间。

(4)其他添加和说明

在“Place”→“Directives”和“Place”→“Notes”中还有较多特殊功能,特殊用途的标记,读者在实际应用中可以一一熟悉,例如“Place”→“Directives”→“No ERC”命令,在前面的项目中已经进行过介绍。
