原理图属性设置对话框包含原理图的方方面面参数设置,它有7个选项卡,每个选项卡下有丰富的设置内容,如图2-15所示。
1.原理图绘制选项卡(Schematic)
此选项卡下有10个基本复选框,如图2-16所示。
正交拖动(Drag Orthogonal)复选框对菜单命令“Edit→Move→Drag”命令有效,它表示执行“Edit→Move→Drag”命令拖动元件时与元件相连的导线与元件引脚成直角关系。

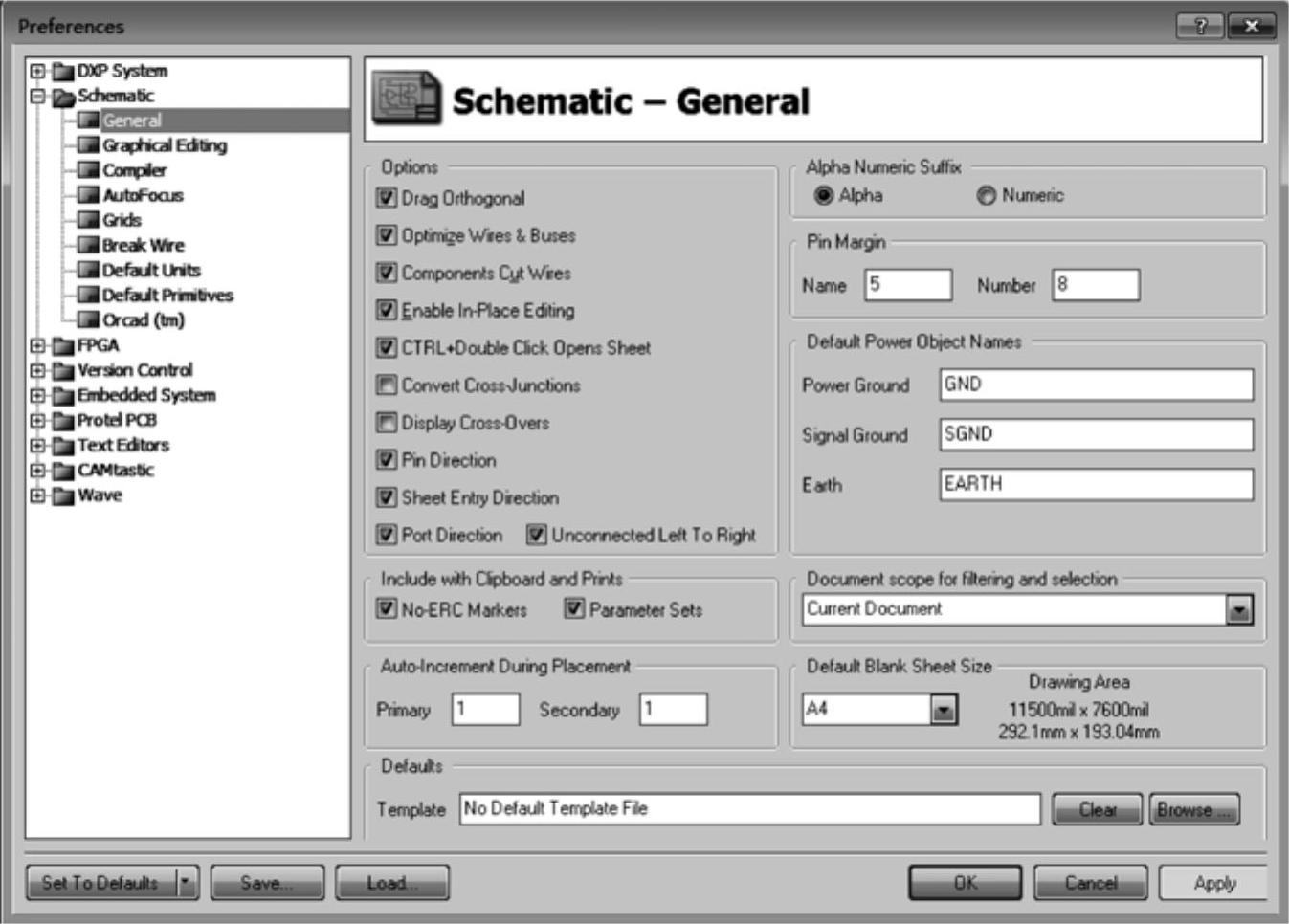

图2-15 “原理图参数设置”对话框

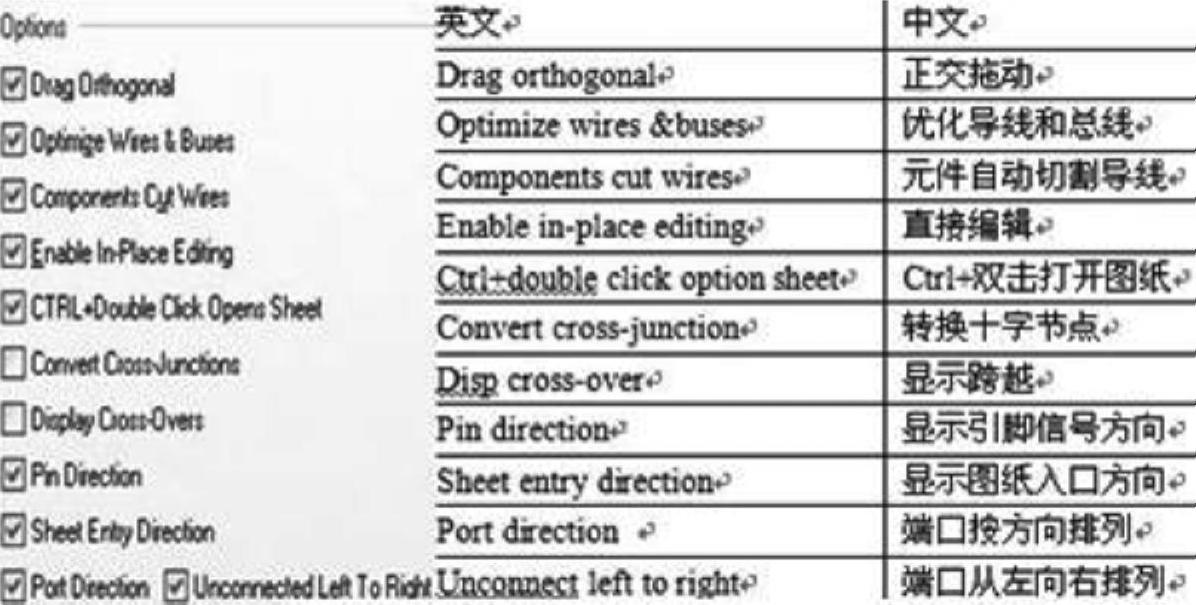

图2-16 原理图选项卡下的复选框
优化导线与总线(Optimize Wires&Buses)功能是防止导线、总线之间的相互覆盖。
元件自动切割导线(Components Cut Wires)功能是当把一个元件放在导线中段时,该导线自动被元件的两个引脚分成两段。
直接编辑(Enable in-Place Editing)的功能是当光标指向已放置的元件标识、字符和网络标号等文本对象时,单击鼠标左键可以直接修改文本内容,而不需要进入参数设置对话框。若该项未选中,则必须在参数设置对话框中修改文本内容。
转换十字节点(Convert Cross-Junction)的功能是在两条导线的T型节点处增加一条导线形成十字交叉时,系统自动生成两个相邻的节点。
显示跨越(Display Cross-Over)的功能是在没有连接的十字交叉线交叉点显示弧形跨越。
显示引脚信号方向(Pin Direction)的功能是在元件的引脚上显示信号的方向。
2.图形编辑选项卡(Graphical Editing)
图形编辑选项卡下同样有若干复选框,其含义如图2-17所示。

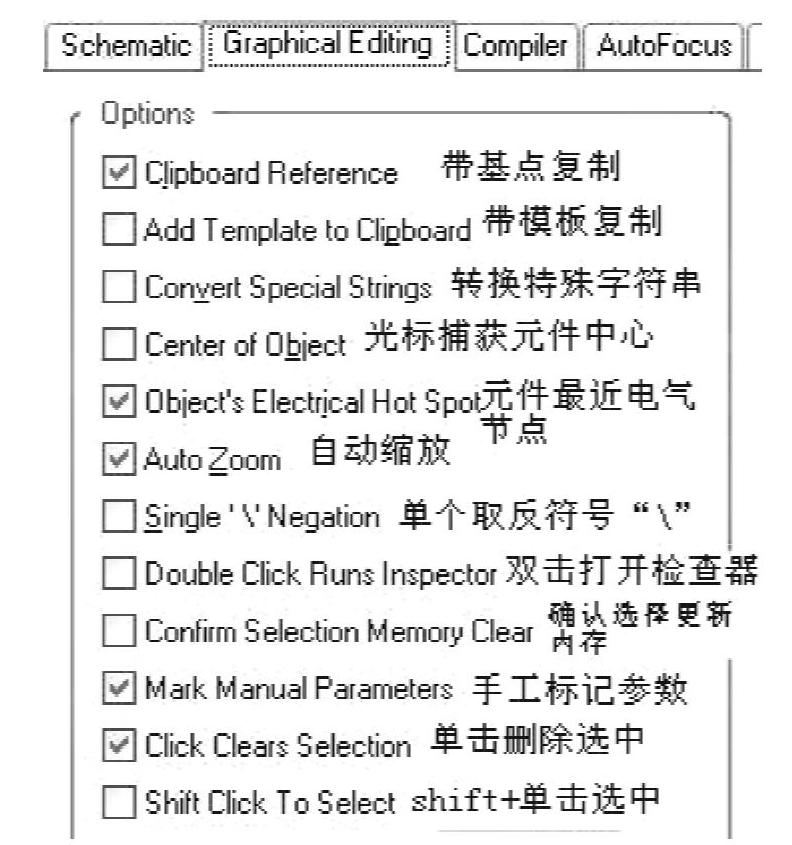

图2-17 图形选项卡下的复选框
带模板复制(Add Template to Clipboard)的功能是在复制或剪切图件时,将当前文件所使用的模板一起进行复制。若要将原理图作为Word插图,应取消此项功能。
光标捕获元件中心(Center of Object),在选中该项后,移动元件时光标将捕获元件中心位置,需要说明的是,此项功能的优先权小于光标捕获最近电气点,即两个复选框都被勾选的条件下,优先执行捕获最近电气点功能。
光标捕获最近电气点(Object’s Electrical Hot Spot)功能是移动对象时,光标自动跳到被移动对象最近的电气点上。
单击解除选中(Click Clear Selection)功能是,在原理图编辑窗口中在选中目标以外的任意位置单击,都可以解除选中状态。如果没有选中此项,则必须通过“Edit”→“Deselect”命令取消选中状态。
用鼠标双击打开检查器(Double Click Runs Inspector)选中后,在用鼠标双击一个对象时,打开的不是对象属性对话框,而是检查器面板(inspector)。
3.编译器参数设置
编译选项卡的内容如图2-18所示。
错误分组框(Error&Warning)主要设置是否对编译时的错误进行显示以及显示的颜色,DXP默认设置是指显示错误,不显示警告。
提示显示(Hints Display)被勾选后,光标移动到图件上时会出现相应的提示信息。
自动放置节点分组框(Auto-Junction)有如下作用。
1)选中该选项后自动放置节点,该分组框是在画导线连接时,只要导线的起点或终点在另一条导线上构成T形连接、元件引脚与导线构成T形连接或几个元件的引脚构成T形连接时,系统会在交叉点上自动放置一个节点。但如果是跨过一条导线的十字形交叉,系统不会在交叉点放置节点,所以两条十字交叉的导线如果需要连接,应该手动放置节点。

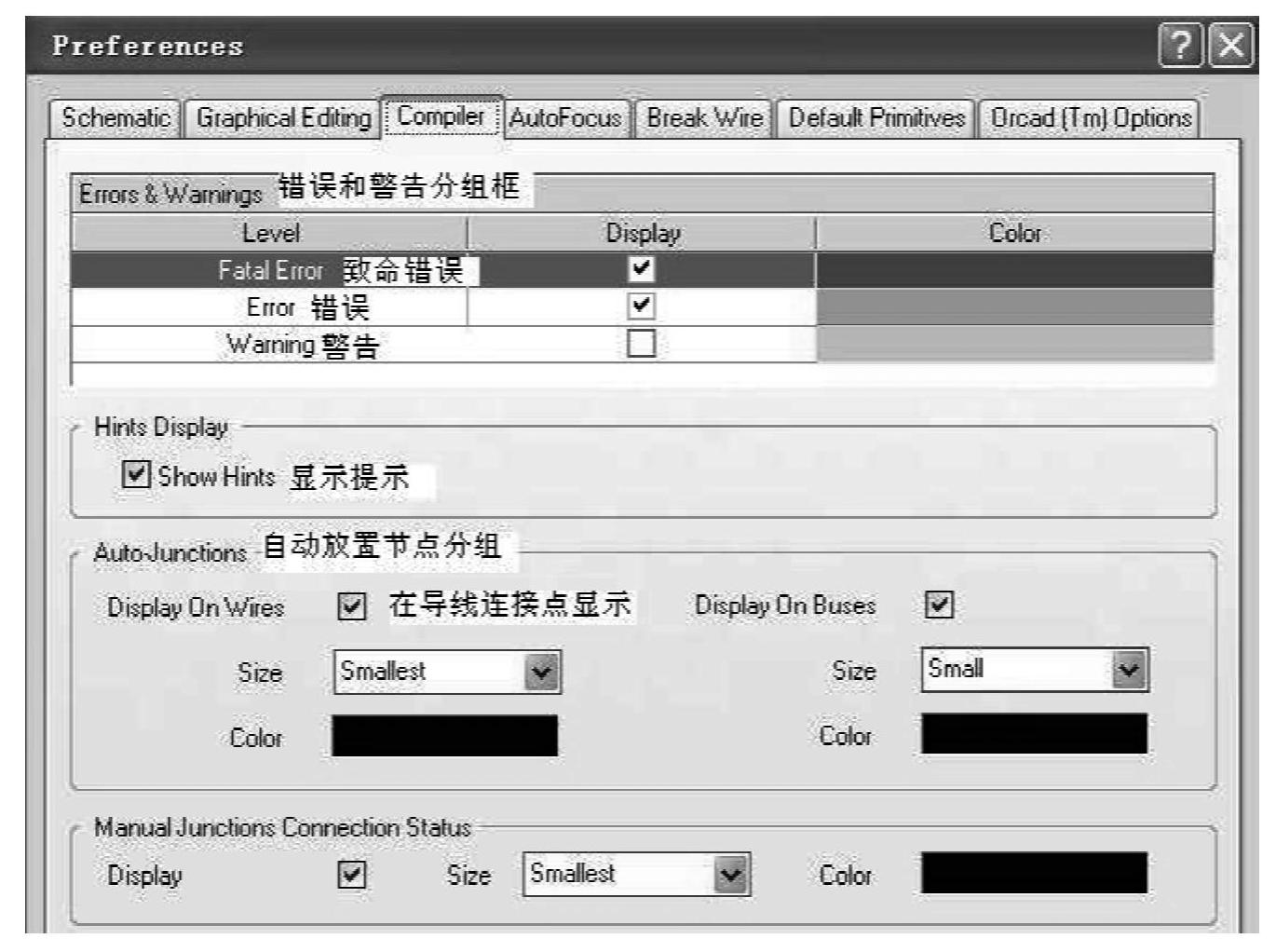

图2-18 编译选项卡的内容
2)设置节点的大小。
3)设置节点的颜色。
4.自动变焦参数设置
单击自动变焦选项卡(Auto Focus),如图2-19所示。

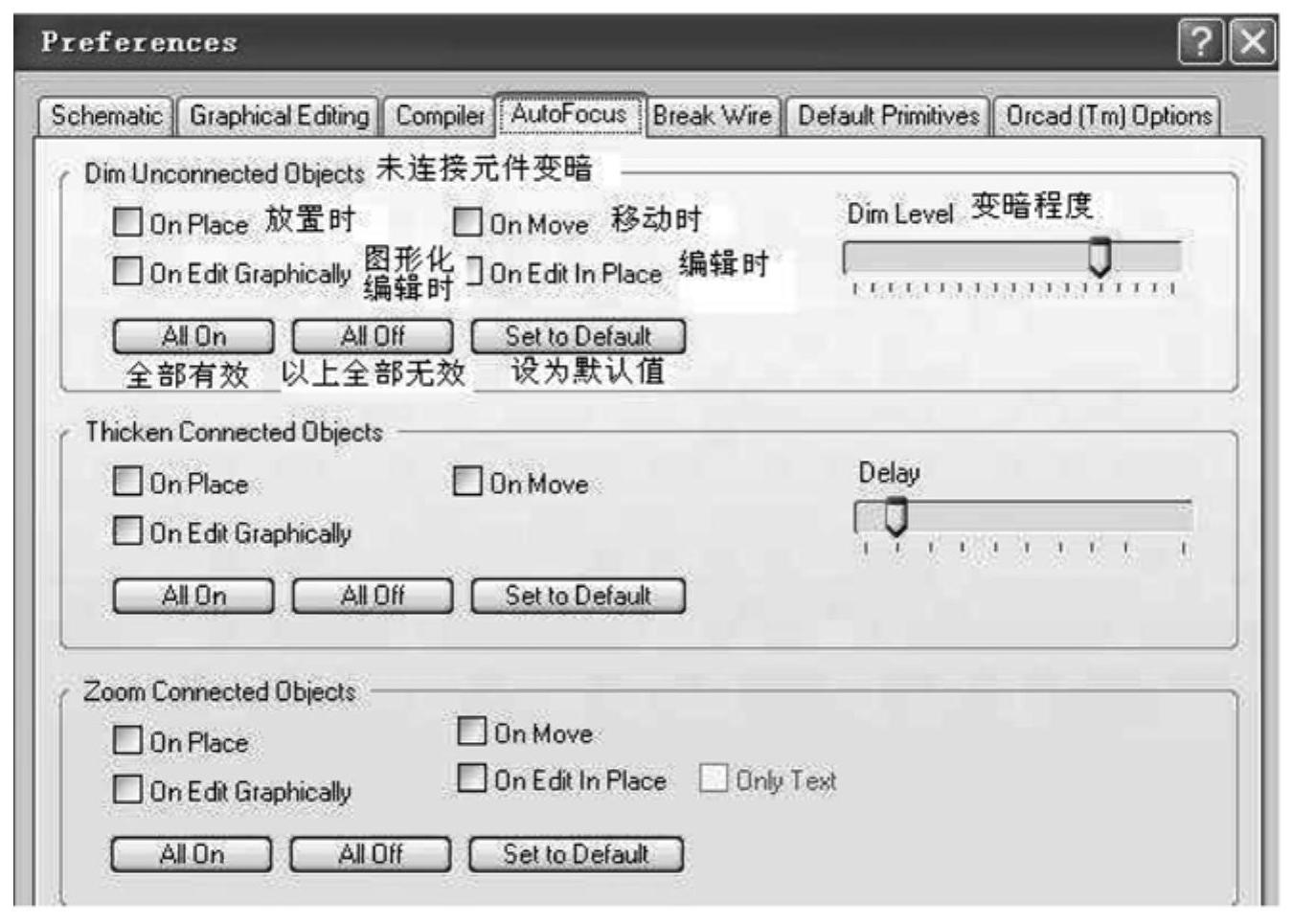

图2-19 自动变焦选项卡下的内容
图2-19中,非连接图件变暗分组框(Dim Unconnected Options)的作用是设置非关联图件在有关的操作中是否变暗和变暗的程度;连接图件高亮分组框(Thicken Connected Objects)的作用是设置关联图件是否变为高亮显示;连接图件缩放分组框(Zoom Connected Objects)的作用是设置关联图件是否自动变焦显示。
5.常用图件默认参数设置(Default Primitives)
默认参数设置选项卡的内容如图2-20所示。
图2-20 默认参数设置选项卡的内容
在上面的对话框中首先单击默认值类别列表(Primitive List)的下拉按钮,会打开一个下拉列表,如图2-21所示。
下拉列表里包含几个对象属性,选择“All”,则包括全部对象都可以在“Primitives”窗口显示出来。
下面以“Bus”对象为例来看如何设置属性。
单击使“Primitives”窗口里的“Bus”处于选中状态,再单击“Edit Values”按钮,打开属性设置对话框,如图2-22所示。
图2-21 Primitive List下拉列表

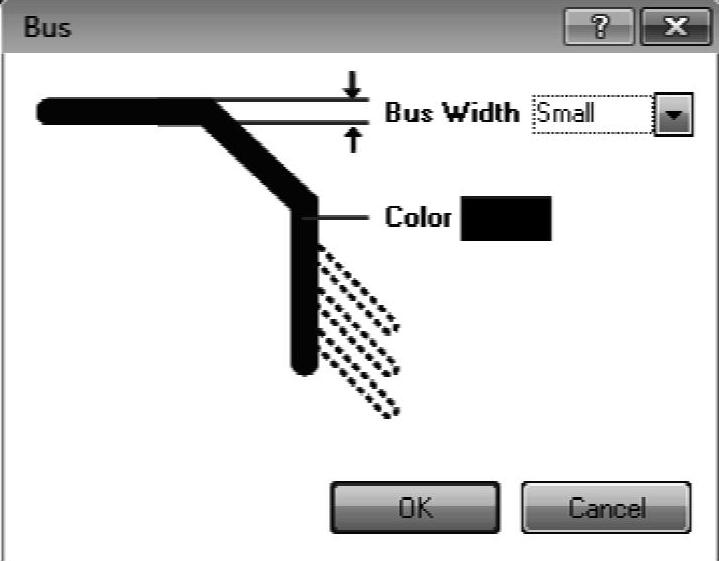

图2-22 Bus属性设置
对话框里可以设置“Bus”的宽度和颜色,然后单击“OK”按钮即可,若要恢复原来的设置,可以选中“Bus”再单击“Reset”按钮或者直接单击“Reset All”按钮,复位所有图件的属性。
