在工具栏中有一项是一种叫导航面板（Navigation）的视图。导航面板可以轻松定位元件或网络表连接，是检查电路设计、查找电路问题的方便工具。

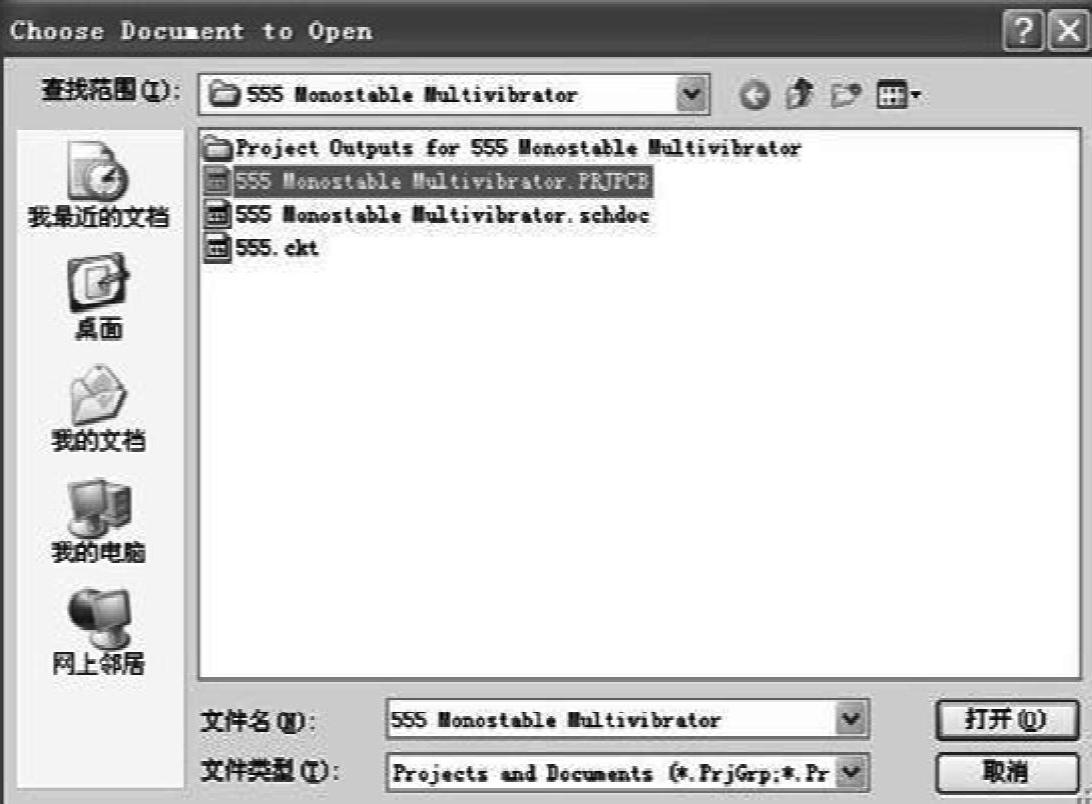

此处用“File”→“Open”命令先打开一个555振荡器的项目，如图2-10所示。

图2-10 打开已有工程文件

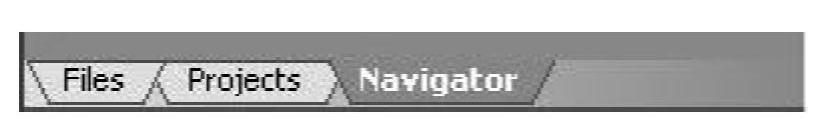

然后在屏幕左下方选中导航面板按钮（“Navigator”），如图2-11所示。

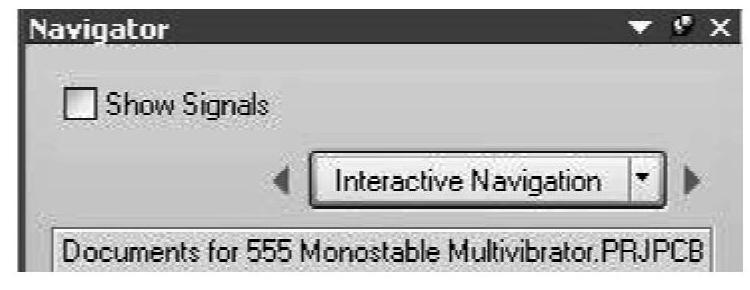

接下来单击交互式导航面板按钮，如图2-12所示。

图2-11 导航面板按钮

图2-12 交互式导航面板按钮

进入刚刚打开的工程文件中的原理图文件，可以看到电路中的元件和网络表信息，如图2-13所示。

图2-13 导航面板中的元件和网络表信息

需要说明的是，这里面每一项的加号是可以再展开的，一个元件的加号下面是与之对应的引脚信息和仿真参数值，一个“net”加号下面是此网络所包含的所有元件及其连线。只要用鼠标双击任何一个具体信息，原理图就会用掩膜遮蔽掉其他信息而突出被选定信息。例如在某原理图导航面板中，选定“OUT”网络连接，结果如图2-14所示。

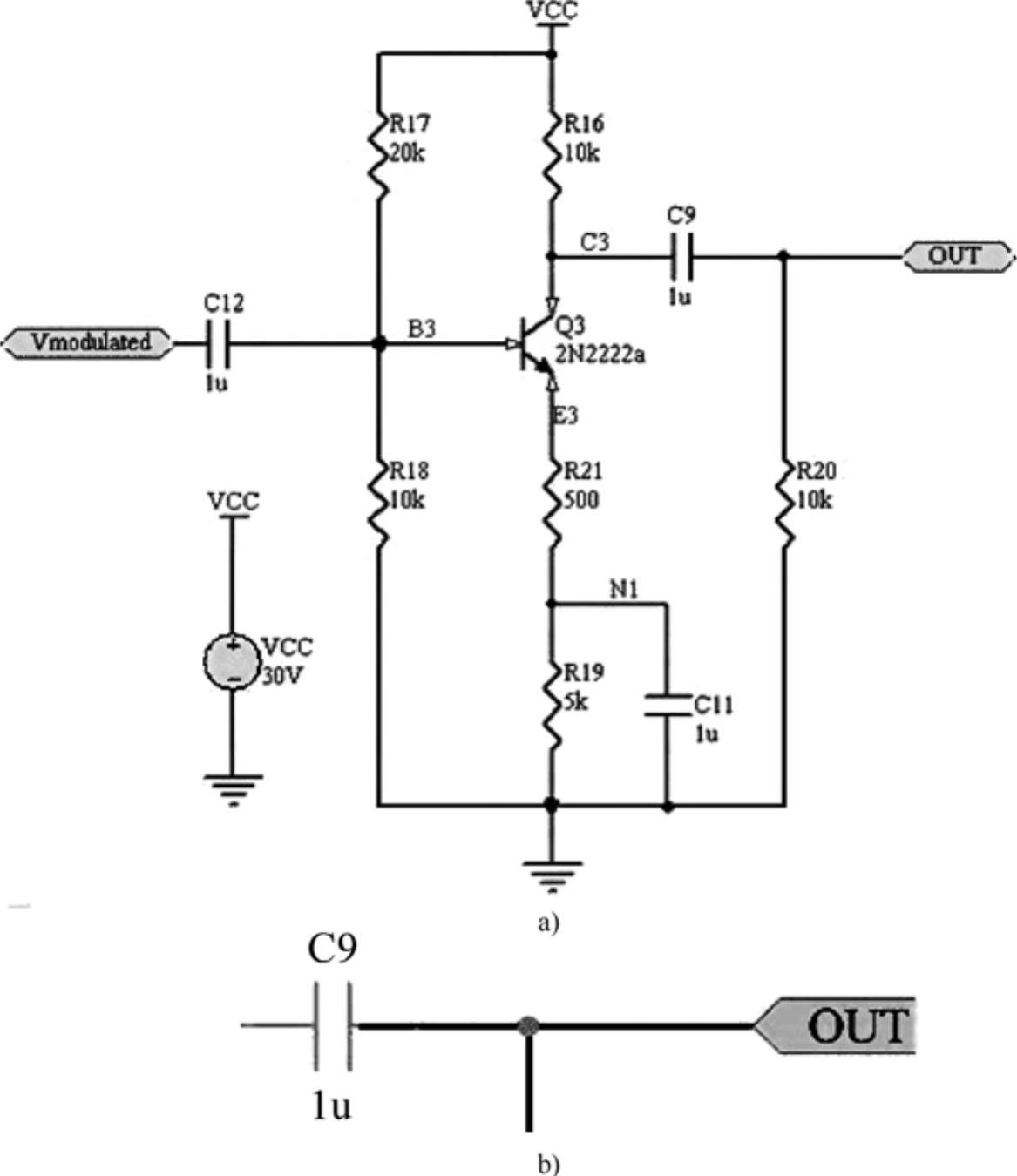

图2-14 用导航面板查看OUT网络的信息

a）有out网络的原理图 b）高亮显示的out网络连接

图2-14的左边是原理图本来面目，右边是用导航面板查看的结果，查看时相关区域会自动放大，有关部分保持较高亮度而其余区域会以淡灰色表示。
