1.放置网络标记

DXP默认采用元件引脚作为某一段连接的网络名，也可以自己针对某一段连接定义网络名，这就需要放置网络标识。单击“place”→“netlabel”命令，如图2-6所示。

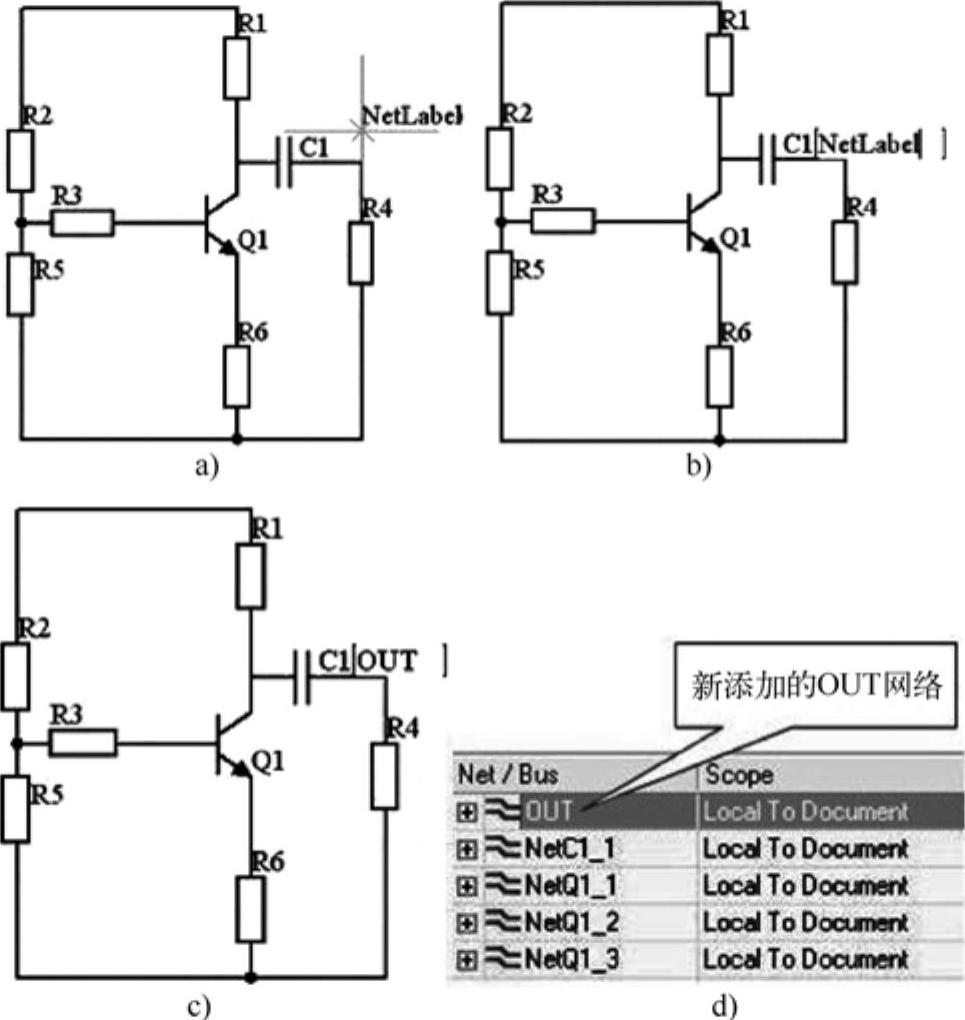

图2-6 放置网络标号过程示意图

a）放置光标 b）放置网络标记 c）修改网络标记 d）网络标记被接受

单击“Place”菜单的“Net Label”命令，则放置光标出现如图2-7a所示，到合适的位置附近单击左键放置如图2-7b所示，随后修改网络标记名如图2-7c所示，成功后在导航面板中可以看到新的网络标记OUT已经被接受。

2.放置传输端口

传输口是针对一个整体电路的输入、输出接口单元，通常用在有总线或复杂集成元件的电路图中。单击“Place”→“Port”命令，可以得到一个长短可以变化的传输口（port），如图2-7所示。

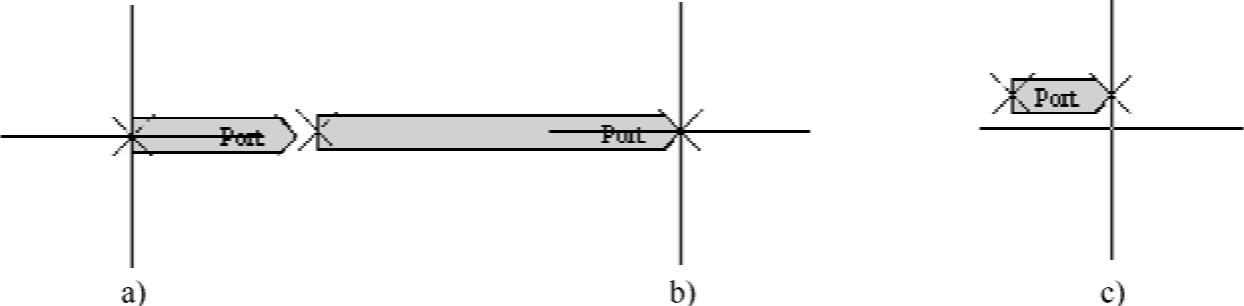

图2-7 使用“Place→Port”命令放置端口过程示意图

单击光标即可确定传输口尺寸。放好后再用鼠标右键单击端口会出现图2-8所示的菜单。

选中属性子选项（Properties）后，如图2-9所示。

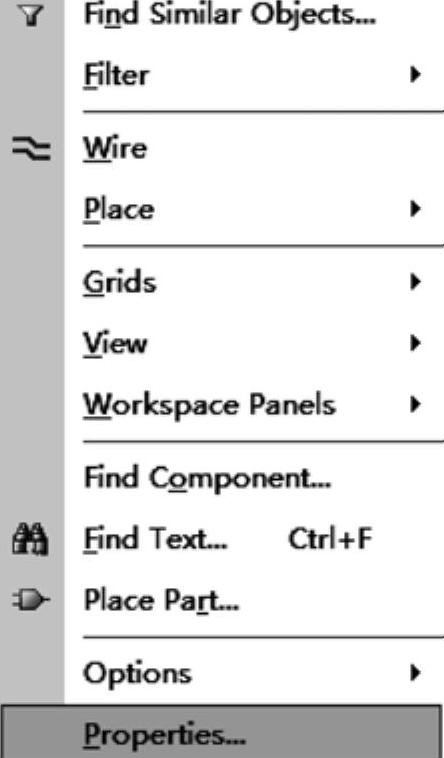

图2-8 端口元件菜单

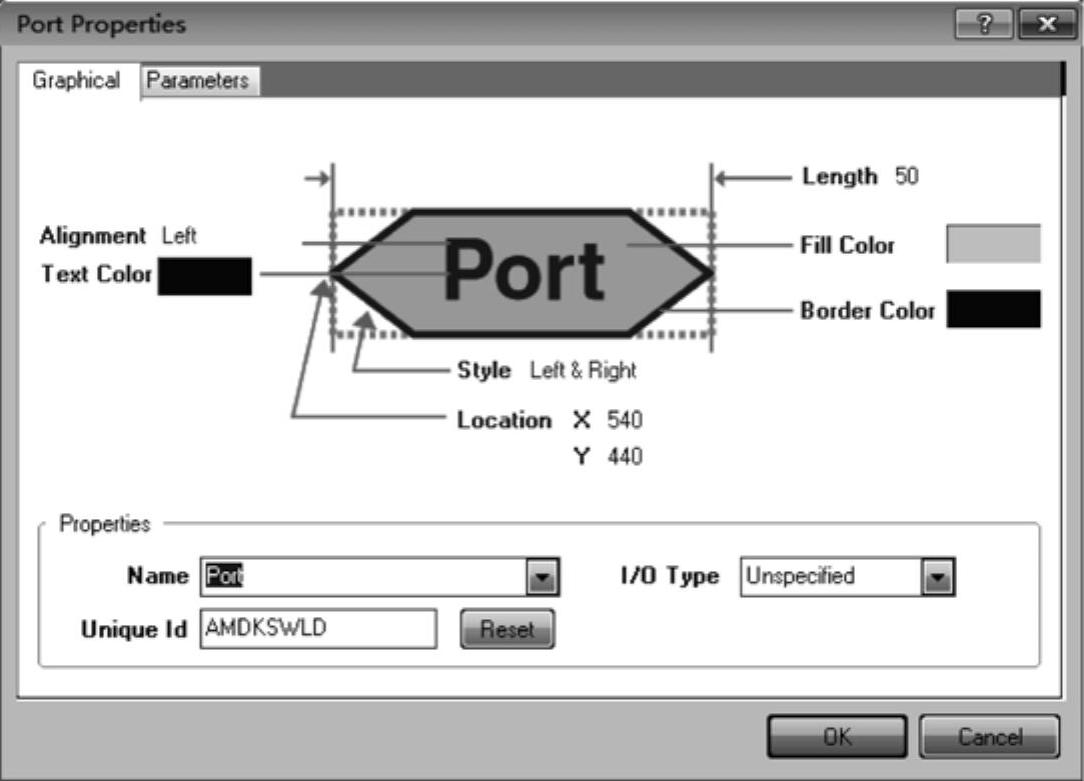

图2-9 “端口元件属性”对话框

该对话框可以设置传输口的形态、颜色、名称以及I/O类型。I/O类型包含输入、输出、双向和未定义4种，默认条件下，类型是未定义（Unspecified）。选择合适的I/O类型，是传输口最重要的基本设置。

需要注意的是，传输端口（Port）是原理图内部的一种用于连接的元件，不能进行原理图与原理图的连接（需要专门的原理图入口）。这个与后面项目要介绍的原理图入口是不一样的东西，尽管其符号都是Port，属性对话框也基本一样。
