1.想一想
通常放大电路的输入信号都是很弱的,一般为毫伏或微伏级,输入功率一般在1mW以下,为了推动负载工作,需要把几个单独放大电路连接起来,使信号逐级得到放大从而在输出端获得足够的功率驱动负载。由几个单独放大电路连接起来的称为多级放大电路,在多级放大电路中,每个单级放大电路的连接方式称为耦合,如果耦合电路采用电阻、电容元件,则叫阻容耦合。阻容耦合是低频放大电路中最常见、最常用的放大电路。
图1-50为两级阻容耦合放大电路图。
图1-50 两级阻容耦合放大电路图
图中以晶体管“T1”、“T2”为核心分别组成单级放大电路,两级都是共射放大,最终输出与输入同相,两级静态工作点相互独立,可调电阻“Rw1”、“Rw2”分别可调单级放大电路的静态工作点以使得两级放大的输出达到最大。整个电路的放大倍数等于单级放大电路放大倍数的积;整个电路的输入阻抗为第一级放大电路的输入阻抗;整个电路的输出阻抗为第二级放大电路的输出阻抗。为控制放大增益,防止信号失真,还可以加入负反馈,如图1-51所示。

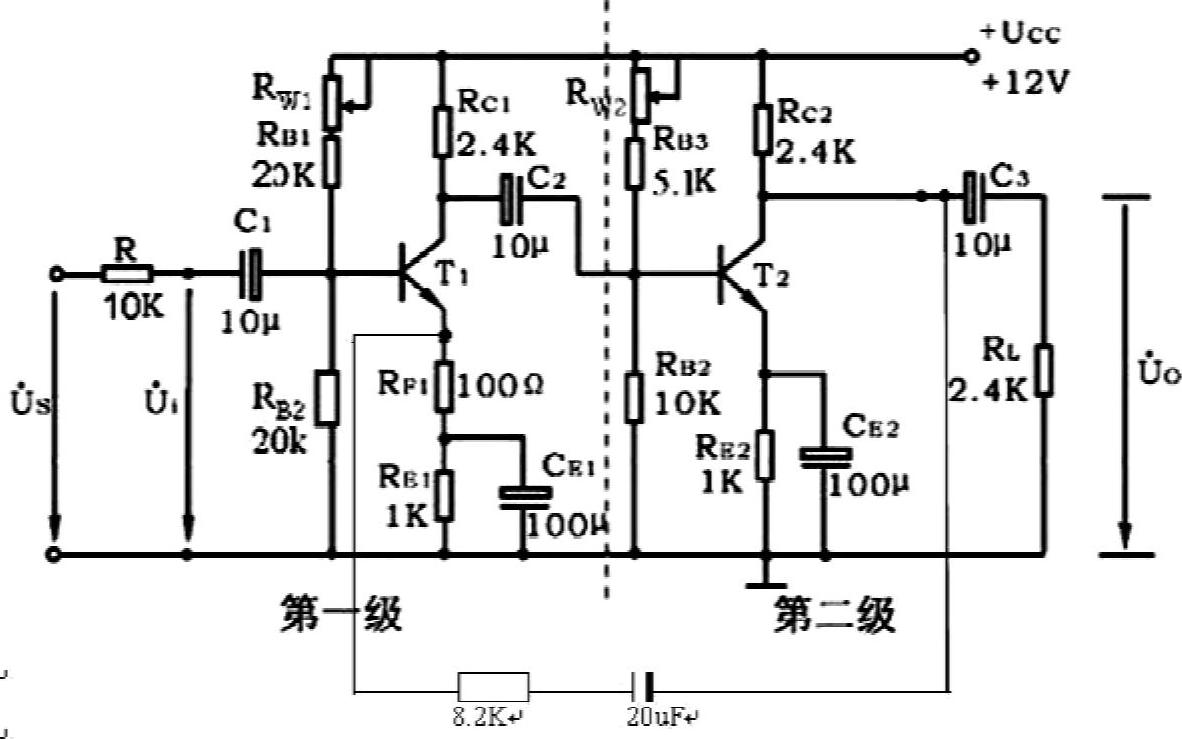

图1-51 负反馈两级阻容耦合放大电路
图中第一级和第二级间加入了反馈支路,构成串联电压负反馈。按此图连接的实物电路如图1-52所示。

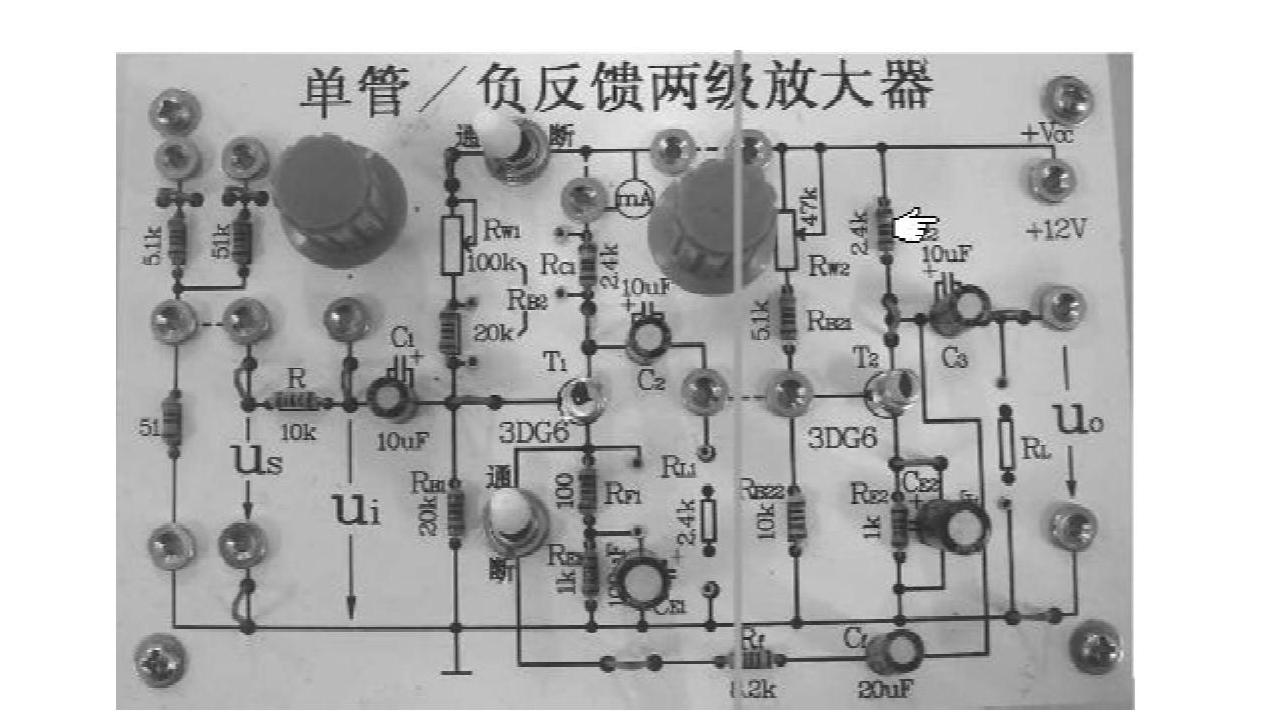

图1-52 负反馈两级阻容耦合放大电路的实物图
2.做一做
1)仿照声控变频电路的项目实施步骤,完成两级阻容耦合放大电路的原理图绘制。
2)使用网络标号标注第一级、第二级放大的部分的输入、输出端口。
3)标出所有元件的参数值。
4)编译原理图无任何错误。
