从菜单来讲,元件编辑不是属于“Edit”菜单的子选项。但是在这里将它作为“Edit”菜单的最后一项提出,是因为它本身的重要性。
原理图中元件的编辑主要通过属性对话框来完成,这里用一个最简单的电阻来举例,用鼠标右键单击原理图中某电阻元件“”,单击属性对话框,出现图1-23所示的对话框。

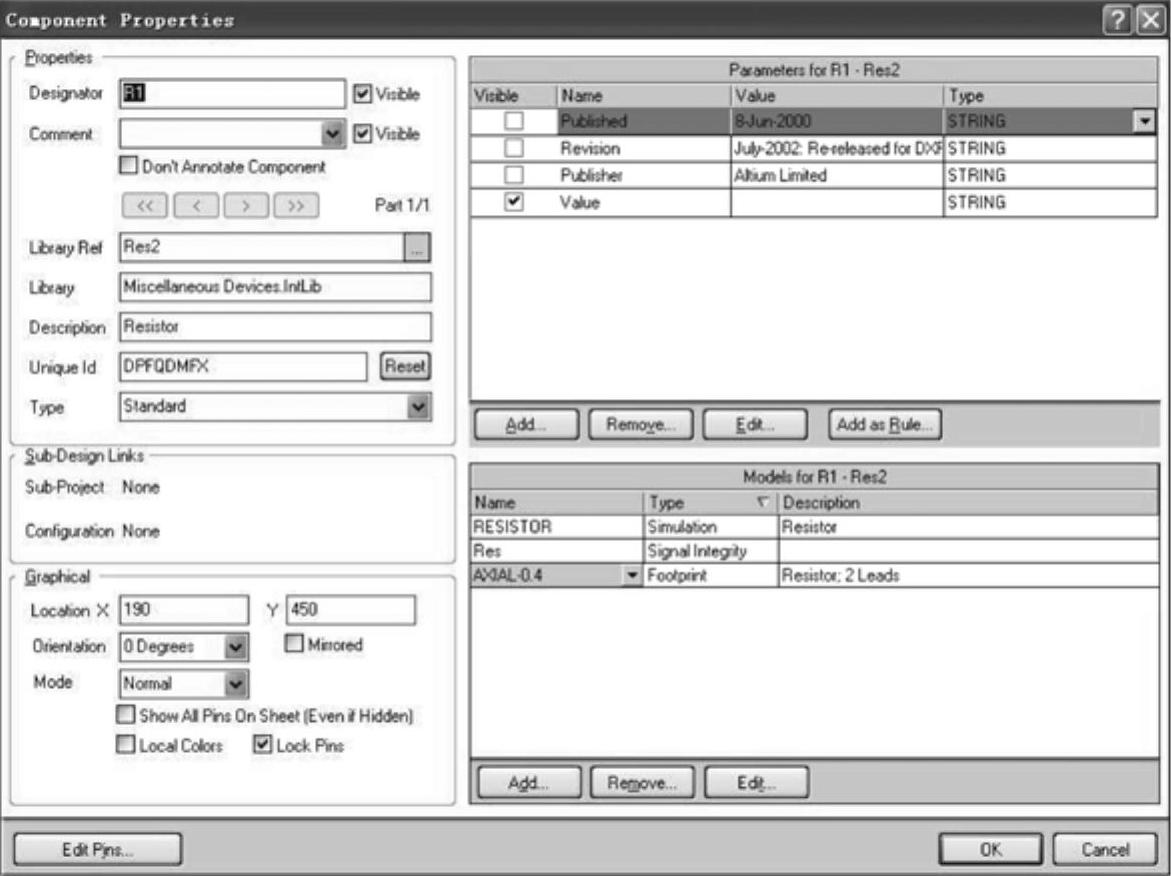

图1-23 “元件属性”对话框
对话框左上部分介绍了元件的基本信息,包括标记(“Dedsignator”)、名称(“Comment”)、元件库参照(“Library Ref”)、元件库(“Library”)、描述(“Description”)。左下方是元件图形信息,包括所在坐标(“Location”)、旋转角度(“Orientation”)、模式(“Mode”)、是否锁定引脚(“Lock Pins”)。
右上方的内容是元件参数值,即电阻阻值,右下方是元件仿真信息。
1.元件旋转
其中经常编辑的属性是左下方的“Orientation”、“Lock Pins”和右边的参数信息、仿真信息。
绘制电路的时候,常常需要将元件进行翻转以方便画图或连接。元件翻转有两个方案可以实现。
第1种是在放置元件的时候,在单击鼠标之前用<Space>键进行角度变化,每按下一次<Space>键,元件就会顺时针依次旋转90°,再单击就可以完成变角度的放置了,如图1-24所示。
图1-24 用<Space>键变化元件放置角度
第2种方案是在元件属性对话框中用“Orientation”直接选择旋转角度,可以选择的项目有“0”、“90”、“180”和“270”4种,如图1-25所示。
2.引脚锁定
在进行原理图设计的时候,元件的引脚位置是可以变化的,这并不影响编译仿真的功能。事实上,为了方便进行连接和处于设计美观的考虑,经常需要省略元件引脚或变化元件引脚的方位。这就要用到“Lock Pins”对话框对元件的引脚进行编辑。首先框选具体元件,用鼠标右键打开元件属性对话框,找到“Graphical”子项下的“Lock Pins”复选框,把前面的勾去掉(默认是有勾),即可以编辑引脚,如图1-26所示。

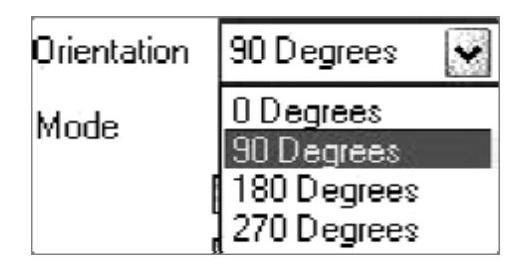

图1-25 元件旋转下拉菜单

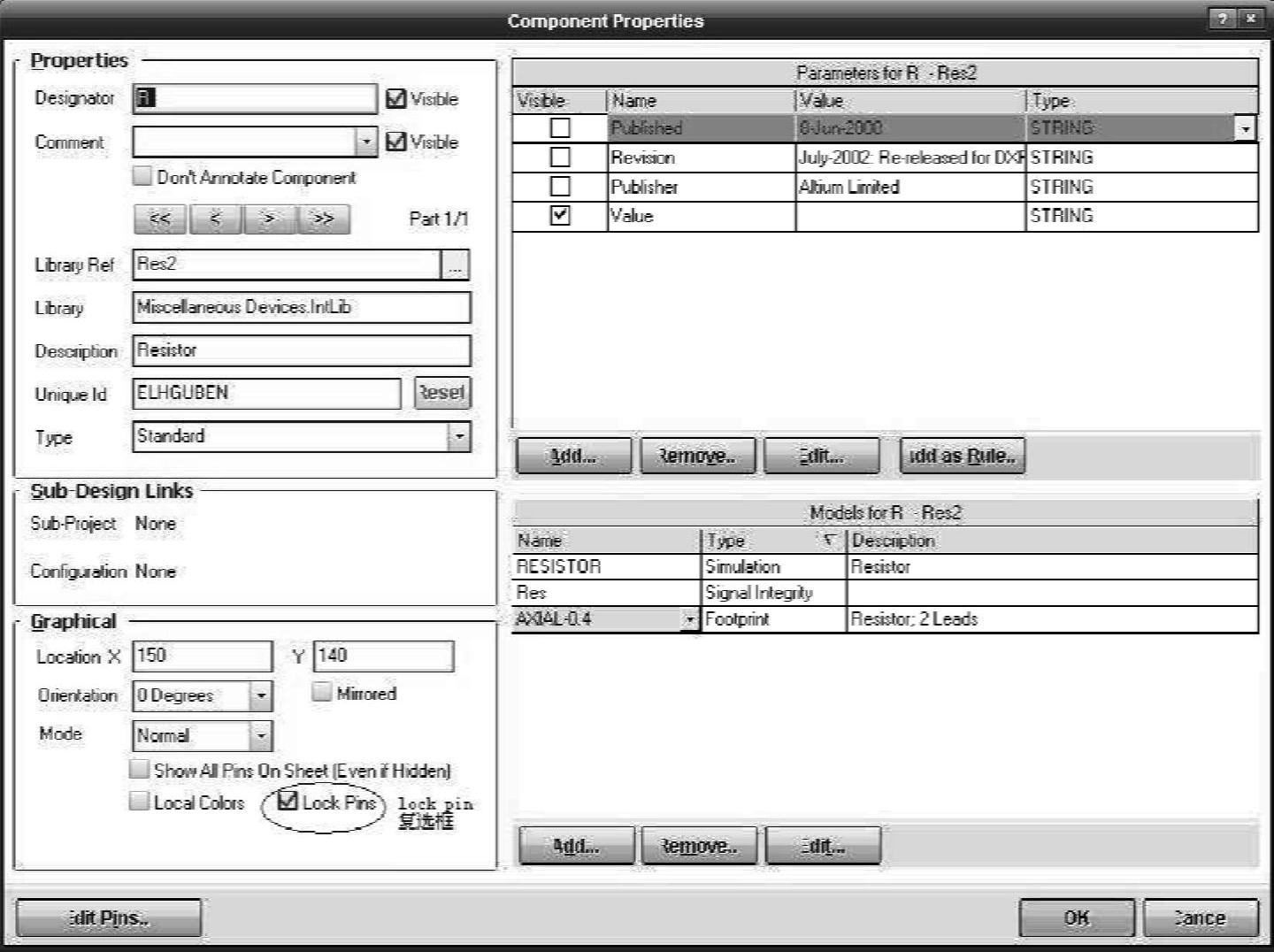

图1-26 在“元件属性”对话框中去掉引脚锁定
例如有个电阻,把引脚锁定去除后,可以分别编辑其两个引脚,如图1-27所示。

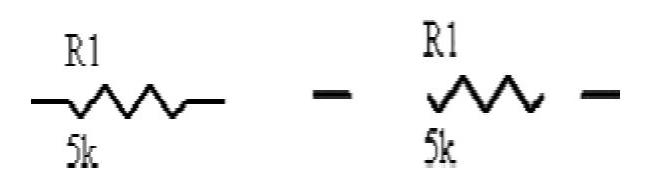

图1-27 分离的电阻元件引脚
