1.导线和元件的连接

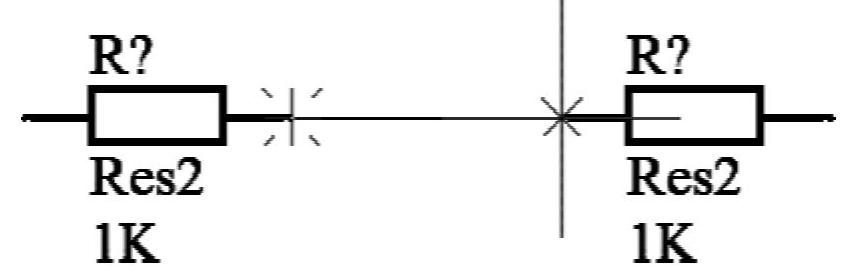

导线是最基本的连接工具，将元件的引脚连接起来。DXP专门提供了米字形连接标志，提醒设计人员是否已经建立连接，如图1-18所示。

图1-18 出现米字形连接标记

在出现这个米字形标志的时候单击，即可完成导线连接。如果没有这个标志，哪怕导线到引脚距离很近，也没有真正形成连接，初学者在放大原理图的时候会发现，米字形标志已经出现但导线和引脚并没有真正连在一起，会误以为连接不成功，其实这也是不正确的认识，这个标志实质上就是电气连接成功的标志。

2.导线与导线的连接

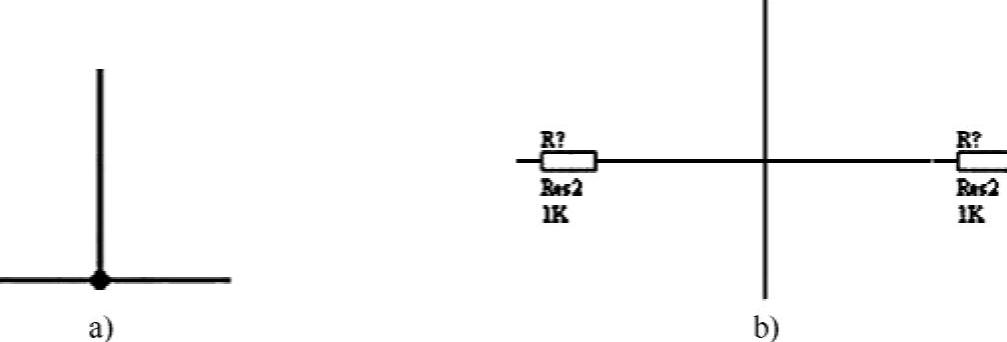

只要出现连接点即表示连接成功，如图1-19a所示。

在电路中常常需要进行十字交叉连接，但初学者极有可能出现图1-19b所示方式连接，这种交叉不等于连接。

图1-19 导线与导线连接

a）成功连接 b）不成功连接

如果在“Tool”菜单的属性对话框中选择显示跨接（“display cross-over”，则图1-19a的图将出现图1-20所示的图形。

图1-20 显示跨接对话框与显示跨接效果

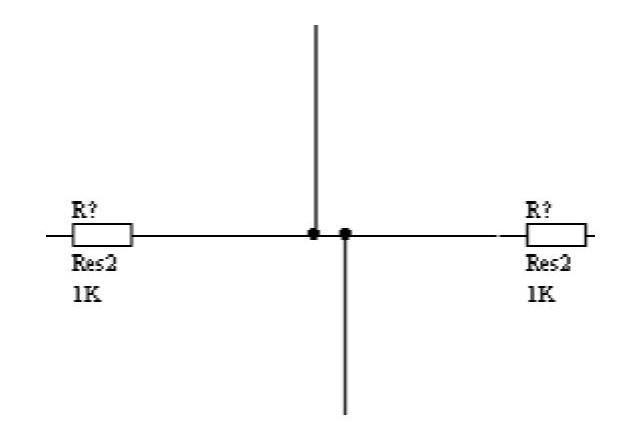

要想实现交叉连接，可以采用分离的画法，如图1-21所示。

图1-21 用两个节点实现交叉连接图

3.连接线角度切换

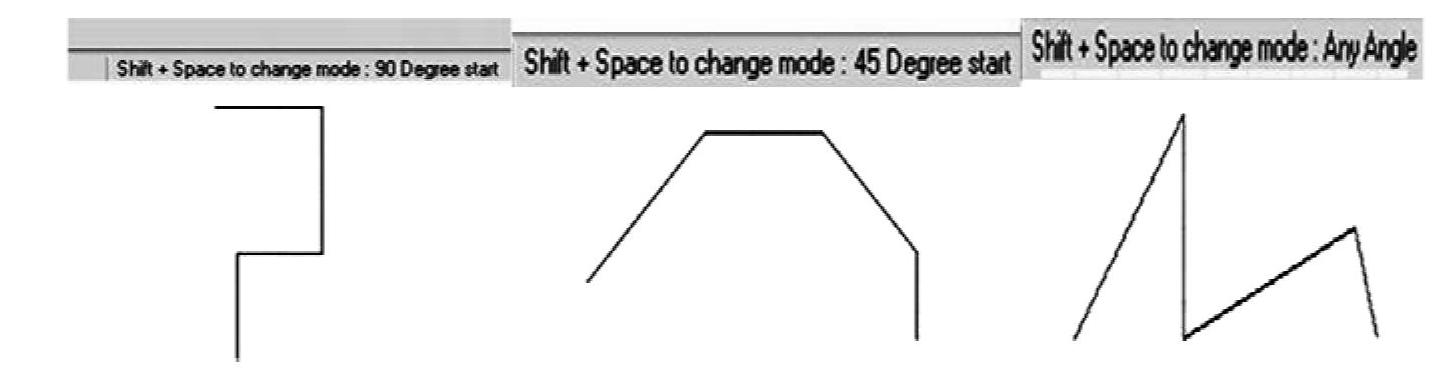

单击导线按钮“”以后，会出现一个十字光标。相应的在编辑界面正下方会出现绘线角度提示信息，默认角度为90°，用<Shift+Space>组合键可以切换到45°，再次按下组合键可以切换到任意角度，如图1-22所示。

图1-22 切换导线弯折的角度

4.连接操作的注意事项

1）区分导线Wire和线段Line。

2）绘制导线时，导线不要超过元件引脚端点与引脚线重叠。

3）捕捉栅格（“Snap Grid”）与可视栅格（“Visible Grid”）最好相同，若栅格（“Grids”）的精度太高，而可视栅格取得较大，则绘制导线时会在导线端点与引脚端点之间留下空隙，造成连接失败。

4）画导线时不要一段一段地画，尽量一笔连通。
