使用Break Wire命令切割3单位长度的导线，具有栅格捕捉功能
【摘要】：图1-14 “Break Wire”命令“Break Wire”默认切割3个单位长度的导线，切割点具有栅格捕捉功能。
1.复制和移动操作
Edit菜单中存在多个复制粘贴命令，包括“Copy”→“Paste”，“Duplicate”，“Rubber Stamp”。下面依次介绍它们的用法。
（1）“Copy”命令
首先框选任意一个区域，然后选择“Edit”→“Copy”命令，如图1-10所示。

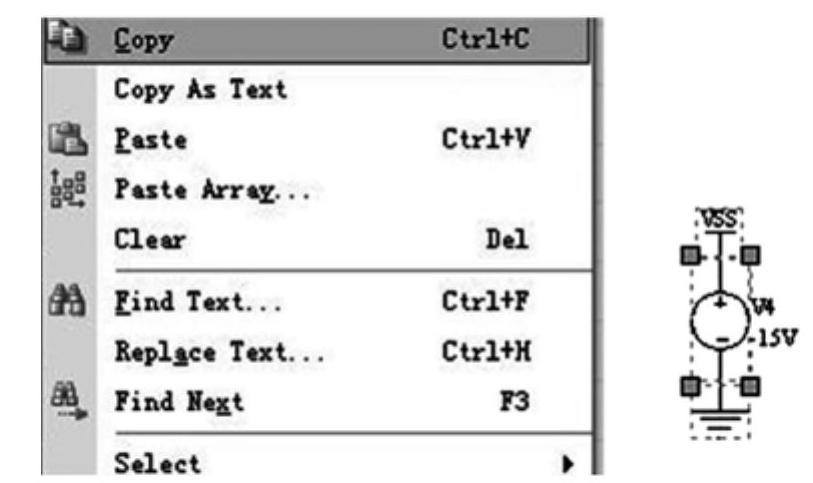

图1-10 执行“Edit→Copy”命令
接下来单击“Paste”命令，即可出现跟随十字光标移动的被复制元件或区域，如图1-11所示。
图1-11 执行“Paste”命令的结果
（2）“Duplicate”命令
这个命令会直接在选定区域附近产生粘贴，不需要再用粘贴。
（3）“Rubber Stamp”命令
选定一个区域，执行“Edit”→“Rubber Stamp”命令，会出现一个十字光标，用这个光标单击刚才选定的区域，该区域会跟随十字光标移动，直到再次单击为止。
（4）使用<Ctrl>键进行移动的技巧
当个别元件及所连导线需要整体移动，同时需要改变导线的长度和方向时，则可采用此方法拖动引脚线。操作方法是先按住<Ctrl>键，再单击要移动的元件，然后放开“Ctrl”键，这时拖动鼠标，导线会随着元件一起移动（相当于“Edit”→“Move”→“Drag”命令的效果）。这样就不用在移动之后重新绘制导线连接。
2.基本切割、删除操作
（1）删除操作
在设计中，经常需要删除不用的元件或导线，“Edit”菜单提供了删除命令，如图1-12所示。

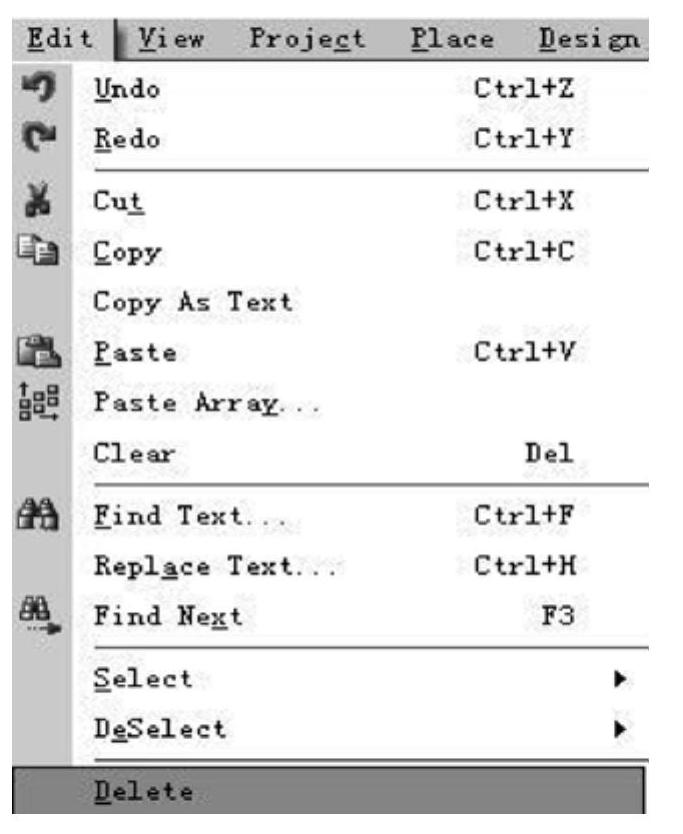

图1-12 删除命令
只要选定一个区域，再执行此命令，就可以抹去该区域。但删除是一个非常常用的操作。如果每次删除操作如果都要进“Edit”菜单操作，仍然感觉过于麻烦，这里有个小技巧：设计人员通常在选定删除区域以后，直接单击键盘上的<Delete>键，效果是一样的。
（2）切割操作
在画图的时候，常常需要在连线上添加漏掉的元件，或者在布局的时候，需要将多余的连线去掉。然后，普通的删除操作只能把选定部分抹去再重新设计，这时候用切割操作其实更为方便。DXP提供了一项默认功能，所有的元件默认情况下是可以切割导线的，如图1-13所示。

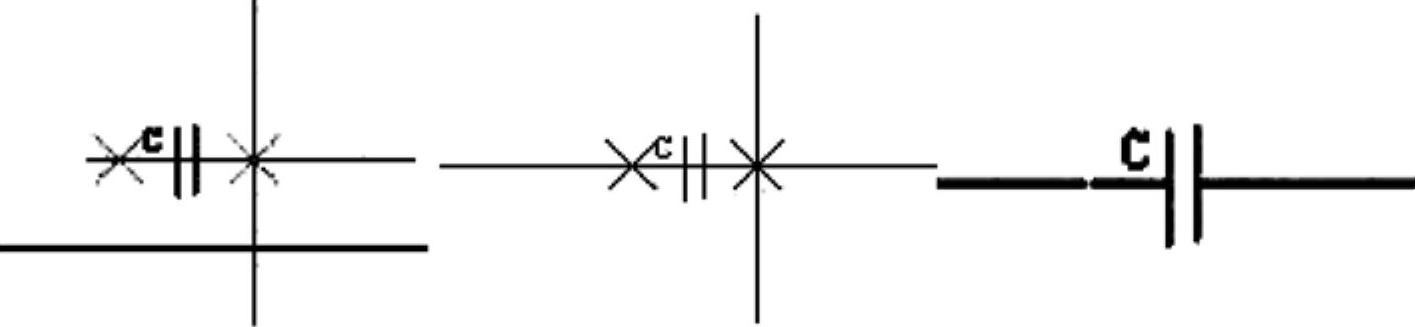

图1-13 元件切割导线过程
（3）导线切割
如果一条导线只有一部分需要抹去，则可以用“Edit”→“Break Wire”命令，如图1-14所示。

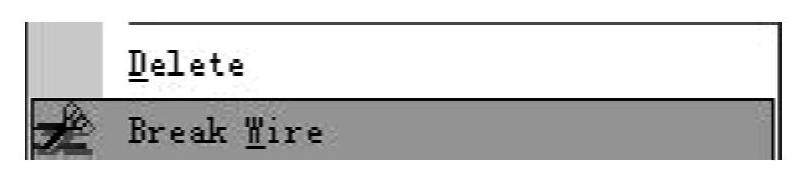

图1-14 “Break Wire”命令
“Break Wire”默认切割3个单位长度的导线，切割点具有栅格捕捉功能。如果需要切割长度不同的导线或者不需要捕捉栅格功能，可以在“Tool”菜单的属性对话框中进行设置，如图1-15所示。

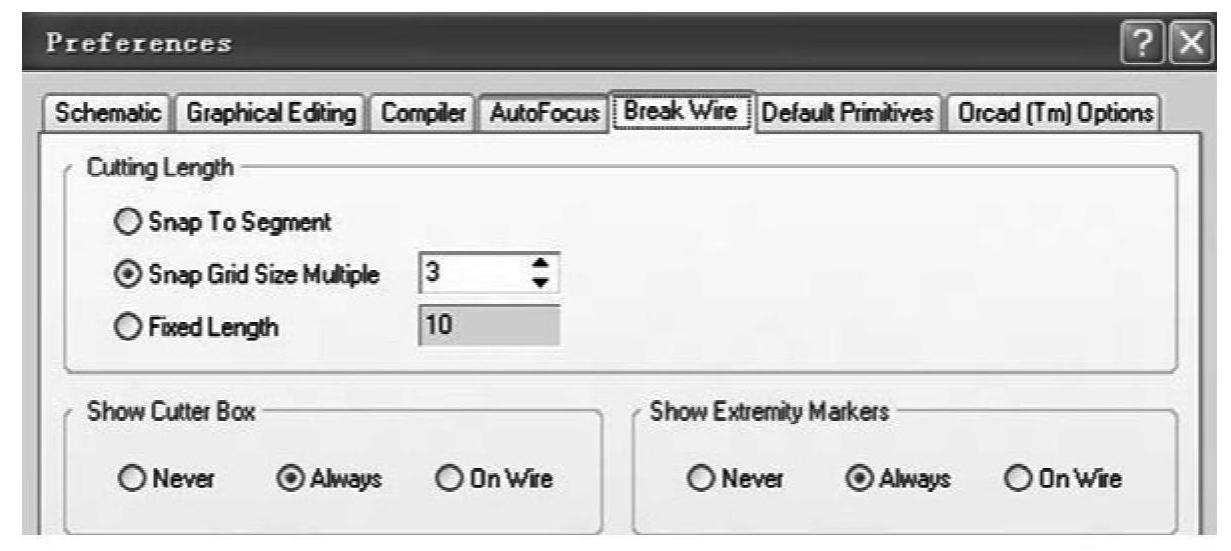

图1-15 “Tool”属性对话框中的切割导线设置
采用默认设置的切割操作，先单击“Break Wire”，出现一个虚线框，把该框移动到某一段导线上，再单击，即可完成切割（直到用鼠标右键取消为止），如图1-16所示。
图1-16 “Break Wire”命令效果
