元件库是DXP中使用非常频繁的工具库。任何能够用DXP编辑的电路元件必须先在元件库中存在它的信息，换句话说，DXP是建立在元件库基础上的电路描述。

打开元件库面板菜单，如图1-2所示。

图1-2 元件库面板菜单

元件库中一共包含3个按钮，分别是“Libraries”、“Search”和“Place”。

其中，“Libraries”按钮可以查看元件项目信息，已添加的元件库信息和元件库路径，如图1-3所示。

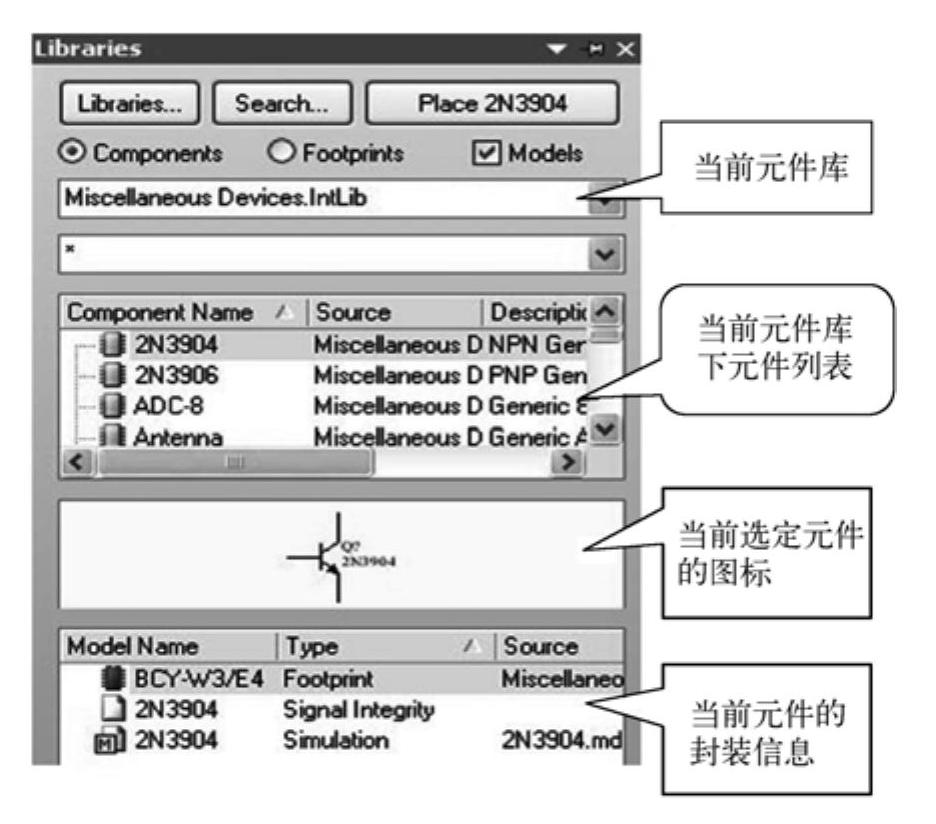

图1-3 元件库弹出菜单

需要注意的是，不同类型的元件需要从不同的元件库装载。例如电阻、电容等常用元件来自系统默认的“device”元件库，而运算放大电路来自“amplifier”元件库，振荡器来自“timer circuit”元件库，所以，一个复杂的电路图常常需要加载多个元件库才能完成。整个DXP软件中带有上万个元件库和百万个电子元件，如有需要，读者还可以自己从网上下载新的元件库进行完善。

面对众多的元件库，设计人员往往无法确认要使用的元件究竟在哪个库文件中，这就必须借助第二个“Search”按钮。

“Search”的功能和计算机中的文件搜索相似，读者只需要知道元件的型号、名称、封装信息中的一个或几个，整体或部分，就可以进行元件库定位。

首先单击“Search”按钮，出现图1-4所示的对话框。

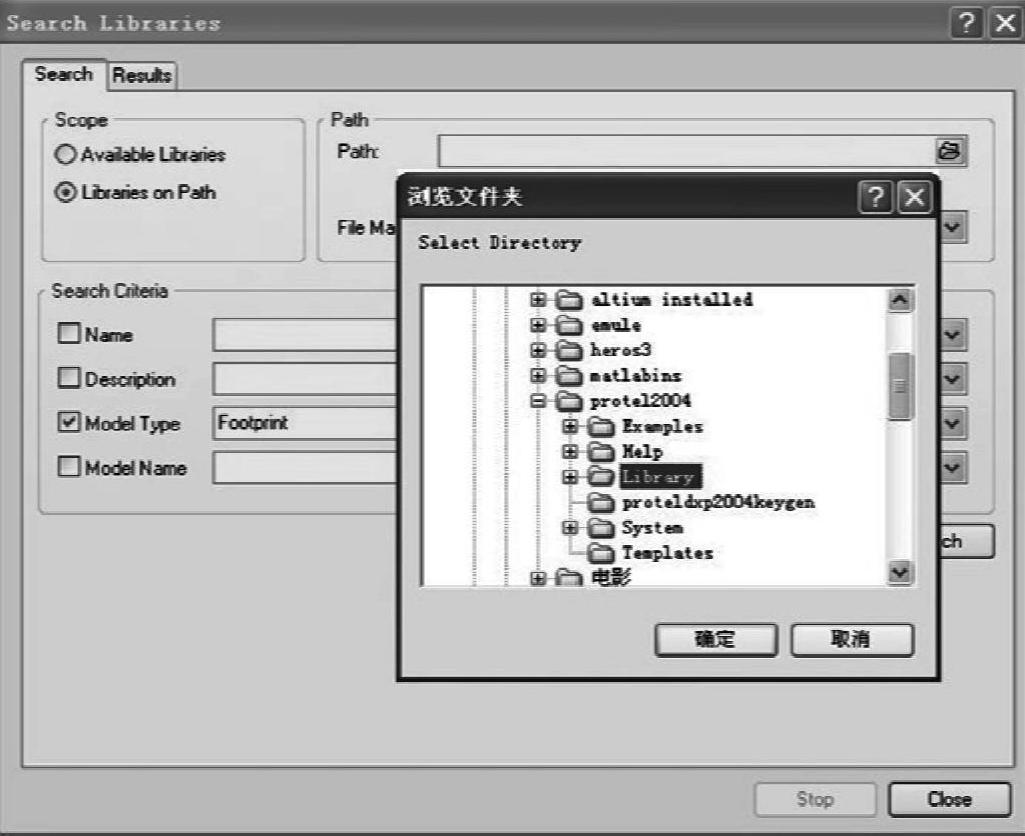

图1-4 “Search”对话框窗口1

在对话框中，优先指定搜索路径，DXP所有元件库都在Library文件夹中，只需要指定该文件夹在硬盘中的位置就行了。接下来，给出被搜索元件的信息，例如或非门7402，读者通常只能记住这个数字型号，至于芯片名字具体是什么很少关心，那么就在“name”选项前面点上勾，并输入“*356*”，前后的“*”号可以代替包括空字符在内的任意长度字符，如图1-5所示。

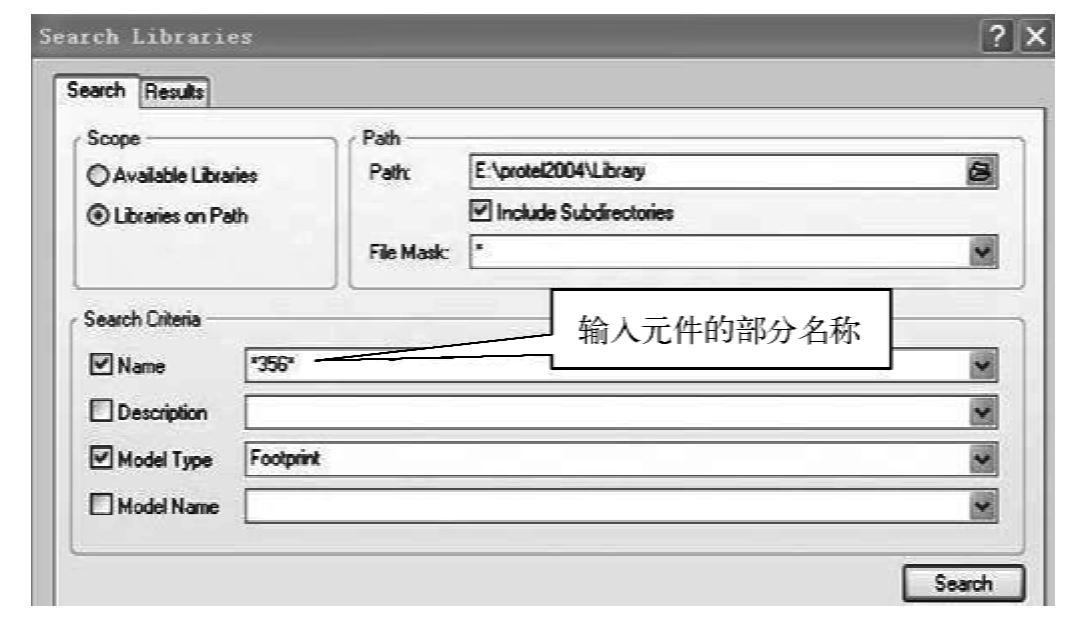

图1-5 “Search”对话框窗口2

最后单击图1-5右下方的“Search”命令，即可出现结果，如图1-6所示。

搜索会把所有符合要求的元件库信息罗列在“result”栏中，单击其中一个，可以看到具体的元件名、元件图标和元件封装图。但需要注意，这时候找到的仅仅是元件库，元件图标和封装是帮助设计人员查看库中元件是否是自己所寻找的元件，所以一定不要忘了单击加载（install Library）按钮，真正放置元件，需要借助Library面板的第3个按钮—“Place”按钮。

图1-6 “Search”命令的结果

只要成功加载了元件库信息，就可以在Library面板的元件库栏下拉列表中找到该元件库，如图1-7所示。

在列表中选定该元件库（即将它设置为了当前元件库），然后再从该元件库中找到真正需要的具体元件，如图1-8所示。

图1-7 元件库下拉列表

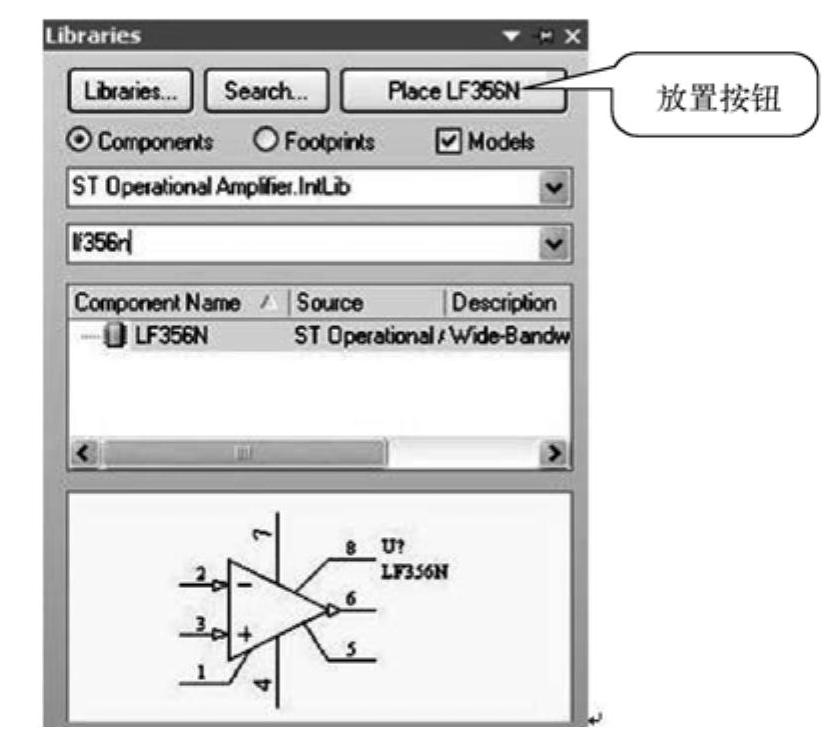

图1-8 在当前元件库中找到元件
