【摘要】：从Windows开始菜单选择“所有程序”→“Altium”→“Protel DXP 2004”。当打开Protel DXP 2004后，将显示最常用的初始任务，如图0-10所示。Protel DXP 2004将所有的设计文件和输出文件都作为个体文件保存在硬盘。在Protel DXP 2004中，一个项目包括所有文件夹的连接和与设计有关的设置。

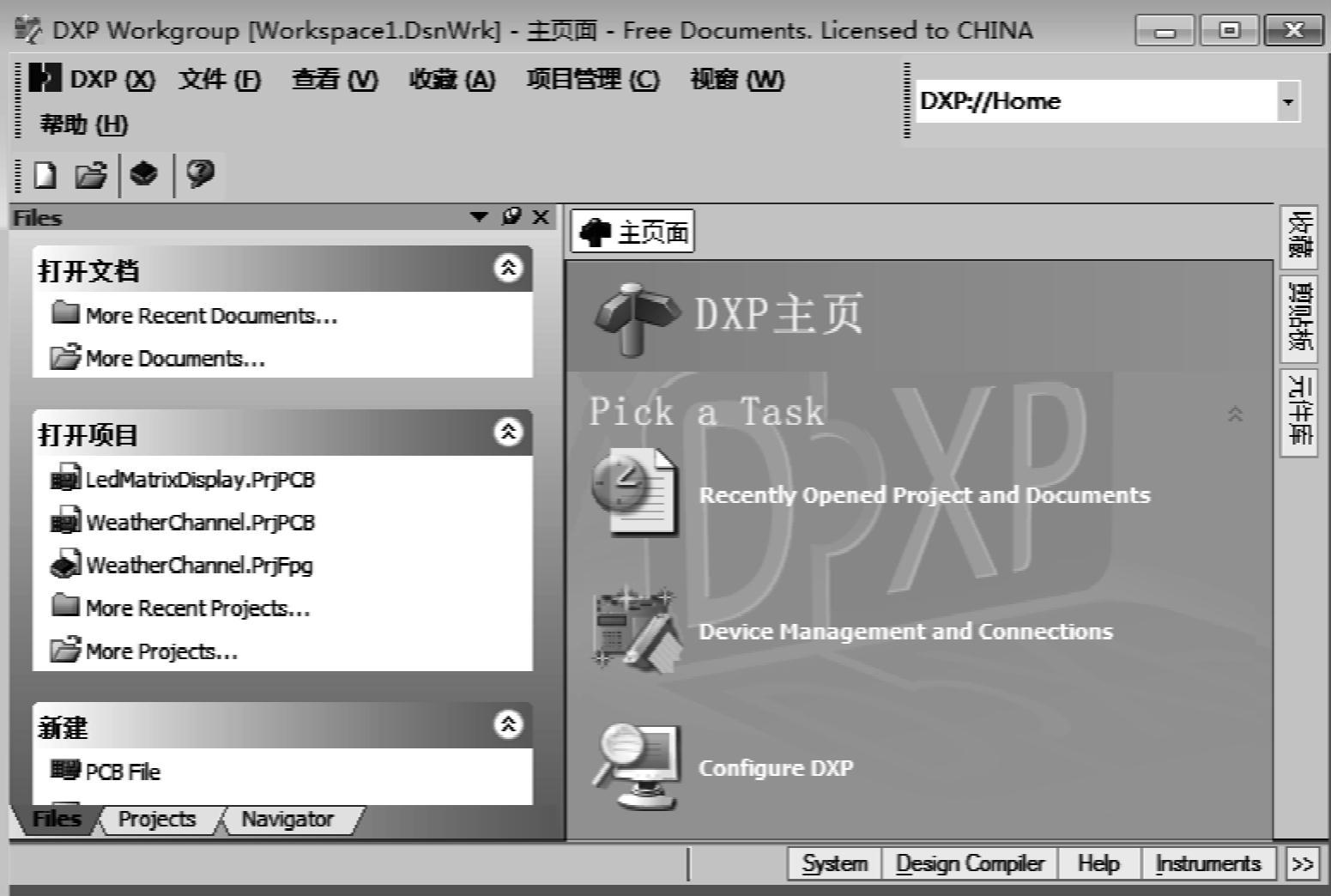

从Windows开始菜单选择“所有程序”→“Altium”→“Protel DXP 2004”。当打开Protel DXP 2004后，将显示最常用的初始任务，如图0-10所示。

图0-10 Protel DXP 2004主窗口版面

如图0-10所示，主窗口的上方为菜单栏、工具栏和导航栏；左边为工作区面板；中间为工作区窗口，列出了常用的工作任务；右边也是工作区面板，包括收藏、剪贴板及元件设置等面板；左下角为状态栏和控制栏。

建立设计文件夹后，能在编辑器之间转换，例如，原理图编辑器和PCB编辑器。“The Design Explorer”将根据当前所工作的编辑器来改变工具栏和菜单。一些工作区面板的名字最初也会显示在工作区右下角。在这些名字上单击将会弹出面板，这些面板可以通过移动、固定或隐藏来适应的工作环境。

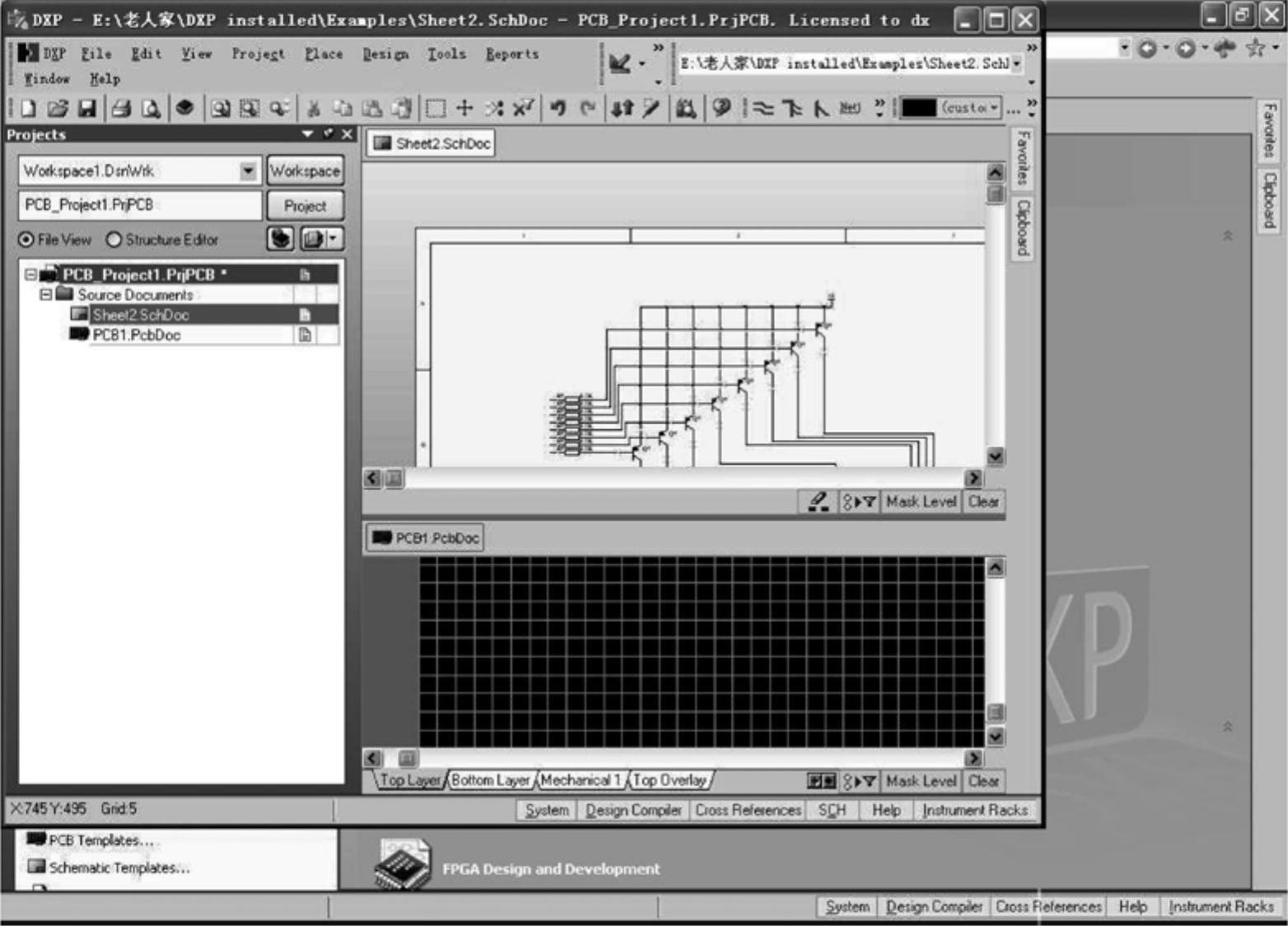

图0-11展示了当几个文件和编辑器同时打开并且窗口进行平铺时的“The Design Explorer”。

Protel DXP 2004将所有的设计文件和输出文件都作为个体文件保存在硬盘。可以使用Windows Explorer来查找。项目文件可以建立与包含设计文件的连接，这样使得设计验证和同步成为可能。

在Protel DXP 2004中，一个项目包括所有文件夹的连接和与设计有关的设置。一个项目文件，例如xxx.PrjPCB，是一个ASCII文本文件，用于列出在项目里有哪些文件以及有关输出的配置，例如打印和CAM。那些与项目没有关联的文件称为“自由文件（free documents）”。与原理图样和目标输出的连接，例如PCB、FPGA、VHDL或库封装，将添加到项目中。一旦项目被编辑，设计验证、同步和对比就会产生。例如，当项目被编辑后，项目中的原始原理图或PCB的任何改变都会被更新。

图0-11 编辑器平铺的窗口图

建立一个新项目的步骤对各种类型的项目都是相同的。将以PCB项目为例。首先要创建一个项目文件，然后创建一个空的原理图图样以添加到新的项目中。在这个指导书的最后将创建一个空白PCB并将它同样添加到项目中。

1.创建一个新的PCB项目

1）在设计窗口的“Pick a Task”区中单击“Create a new Board Level Design Project”。

另外，也可以在“Files”面板中的“New”区单击“Blank Project（PCB）”。如果这个面板未显示，选择“File”→“New”，或单击设计管理面板底部的Files选项卡。

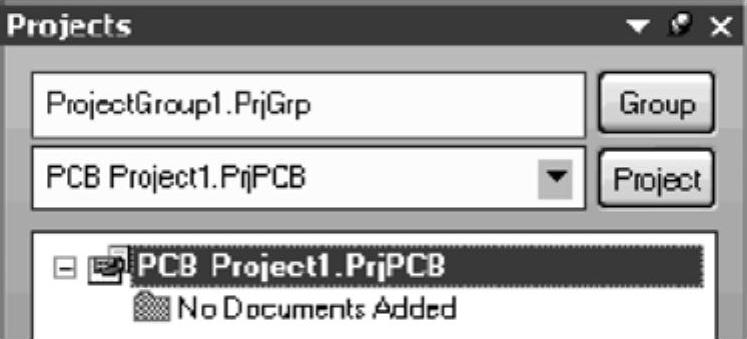

2）Projects面板如图0-12所示。新的项目文件PCB Project1.PrjPCB，与“NoDocuments Added”文件夹一起列出。

图0-12 Projects面板

3）通过选择“File”→“Save Project As”来将新项目重命名（扩展名为*.PrjPCB）。指定要把这个项目保存在硬盘上的位置，在文件名栏里键入文件名“Multivibrator.PrjPCB”并单击“Save”。

2.创建一个新的原理图图样

1）在“Files”面板的“New”单元选择“File”→“New”并单击“Schematic Sheet”。一个名为“Sheet1.SchDoc”的原理图图样出现在设计窗口中，并且原理图文件夹也自动地添加（连接）到项目。这个原理图图样在“Projects”选项卡中的紧挨着项目名下的“Schematic Sheets”文件夹下。

2）通过选择“File”→“Save As”来将新原理图文件重命名（扩展名为*.SchDoc）。指定要把这个原理图保存在硬盘中的位置，在文件名栏键入“Multivibrator.SchDoc”，并单击“Save”。

3）当空白原理图样打开后，将注意到工作区发生了变化。主工具栏增加了一组新的按钮，新的工具栏出现，并且菜单栏增加了新的菜单项，现在就在原理图编辑器中了。

可以自定义工作区的许多模样。例如，可以重新放置浮动的工具栏。单击并拖动工具栏的标题区，然后移动鼠标重新定位工具栏。改变工具栏，可以将其移动到主窗口区的左边、右边、上边或下边。

如果想添加到一个项目文件中的原理图图样已经作为自由文件夹被打开，那么在“Projects”面板的“Free Documents”单元“schematic document”文件夹上用鼠标右键单击，并选择“Add to Project”。现在这个原理图图样在“Projects”选项卡中的紧挨着项目名下的“Schematic Sheets”文件夹下，并连接到项目文件。

3.设置原理图选项

在开始绘制电路图之前首先要做的是设置正确的文件夹选项。完成步骤如下所述。

1）从菜单选择“Design”→“Options”，打开文件夹选项对话框。在此唯一需要修改的是将图样大小（sheet size）设置为标准A4格式。在“Sheet Options”选项卡找到“Standard Styles”栏。单击输入框旁的箭头将看见一个图样样式的列表。

2）使用滚动栏来向上滚动到A4样式并单击选择。

3）单击“OK”按钮关闭对话框，更新图样大小。

4）为将文件再全部显示在可视区，选择“View”→“Fit Document”。

在Protel DXP中，可以通过按菜单热键（在菜单名中带下划线的字母）来激活任何菜单。以后任何菜单项也将有可以用来激活该项的热键。例如，对于选择“View”→“Fit Document”菜单项的热键就是在按了<V>键后按<D>键。许多子菜单，诸如“Edit”→“DeSelect”菜单，是可以直接调用的。要激活“Edit”→“DeSelect”→“All”菜单项，只需要按<X>键（用于直接调用“DeSelect”菜单）及<A>键。

4.原理图参数设置

1）从菜单选择“Tools”→“Preferences”（热键<T>，<P>）打开“原理图参数”对话框。这个对话框允许设置全部参数，这些将应用到将继续工作的所有原理图图样。

2）单击“Default Primitives”选项卡以使其为当前，勾选“Permanent”。单击“OK”按钮关闭对话框。

3）在开始绘制原理图之前，保存这个原理图图样，因此选择“File”→“Save”（热键<F>，<S>）。

在后面的章节中将会通过不同的项目来详细介绍Protel DXP 2004的各种功能及应用。
