螺纹的术语定义和几何参数

2025-09-29 理论教育版权反馈

【摘要】：螺纹术语是螺纹技术领域规定的统一用语。GB/T 14791—1993《螺纹术语》给出了螺纹各要素的术语定义，是制定各种螺纹参数标准的基础，也是正确理解螺纹技术内容的依据。

螺纹术语是螺纹技术领域规定的统一用语。GB/T 14791—1993《螺纹术语》给出了螺纹各要素的术语定义，是制定各种螺纹参数标准的基础，也是正确理解螺纹技术内容的依据。因此，正确掌握螺纹术语有助于对螺纹参数技术要求的理解和执行。

但是，螺纹种类繁多，有几百种，有各自的特性和使用场合，一个术语标准不可能也没必要将所有螺纹的所有要素给出术语和定义。因此，GB/T 14791—1993所规定的术语仅包括了各种螺纹的通用术语，而不包括那些使用面太窄、使用频率过低的专业术语，这些专门术语在有关的标准中给出。

螺纹术语国家标准按螺纹要素的特性大致可分为一般术语、与牙型相关的术语、与直径相关的术语、与螺距相关的术语、与配合相关的术语以及与公差和检验相关的术语六大类，共75条。

1.圆柱螺纹术语及定义和几何参数

（1）主要的圆柱螺纹术语及定义（见表4-1）包括了一般术语、与牙型相关的术语、与直径相关的术语、与螺距相关的术语、与配合相关的术语以及与公差和检验相关的术语及定义。

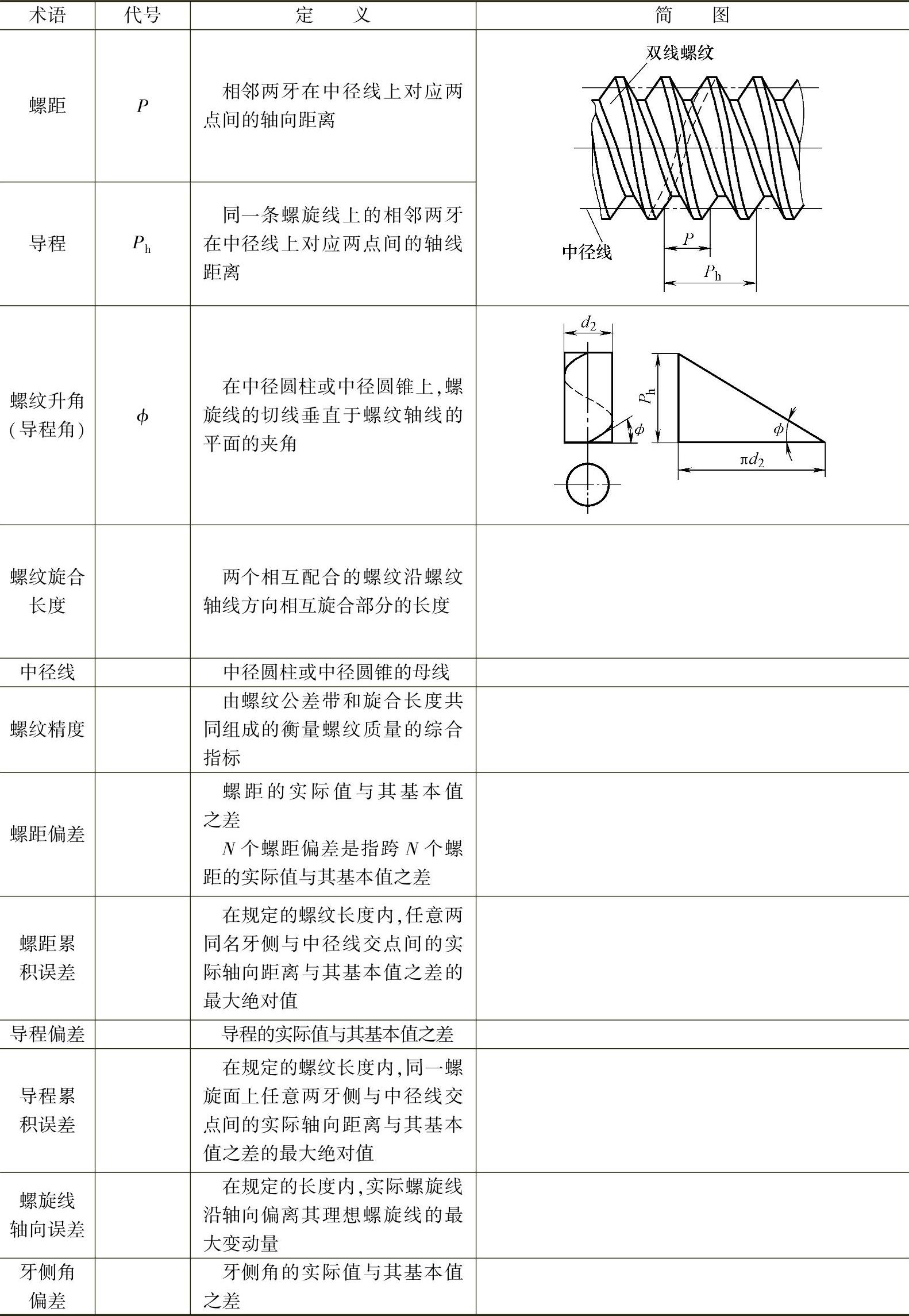

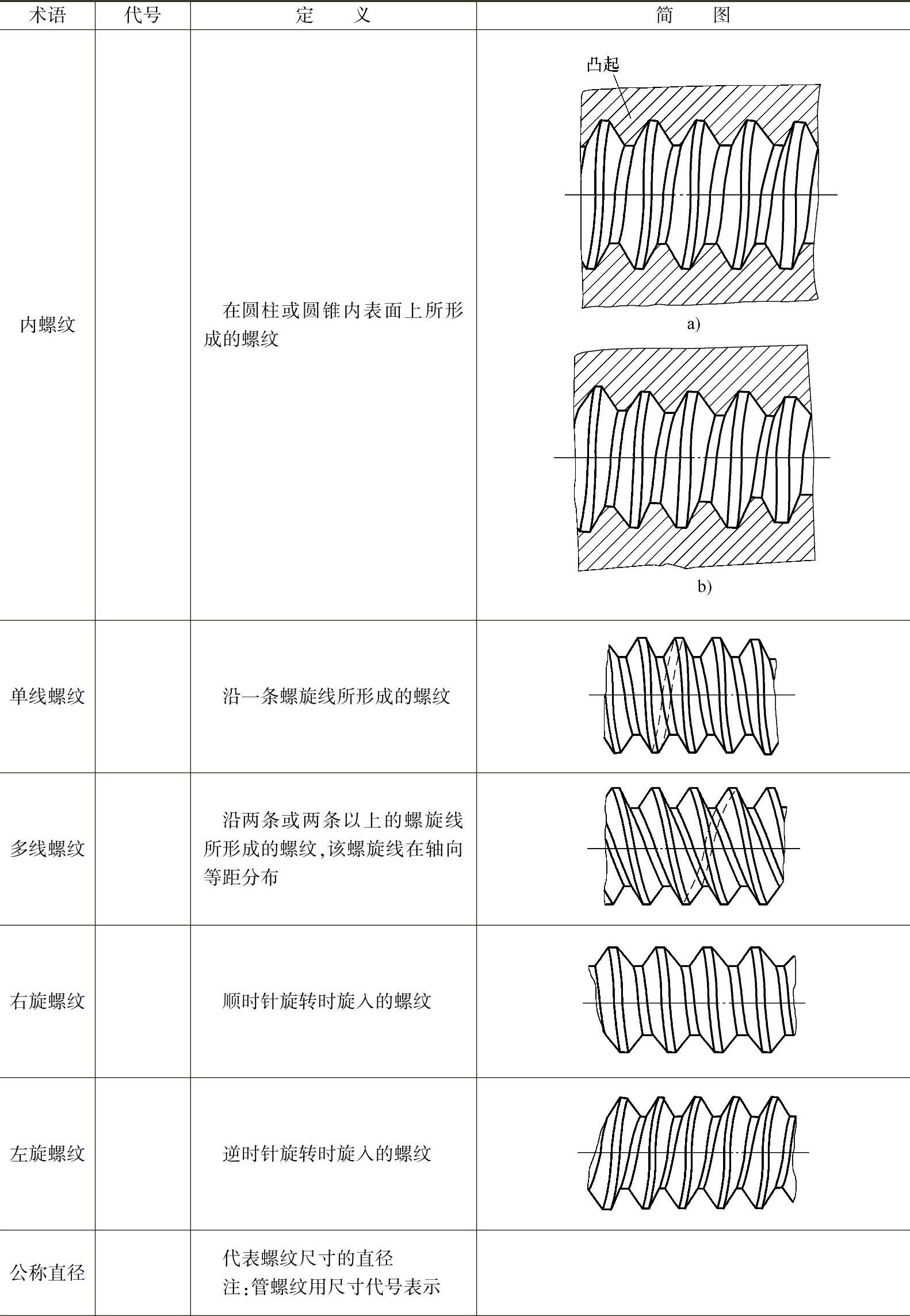

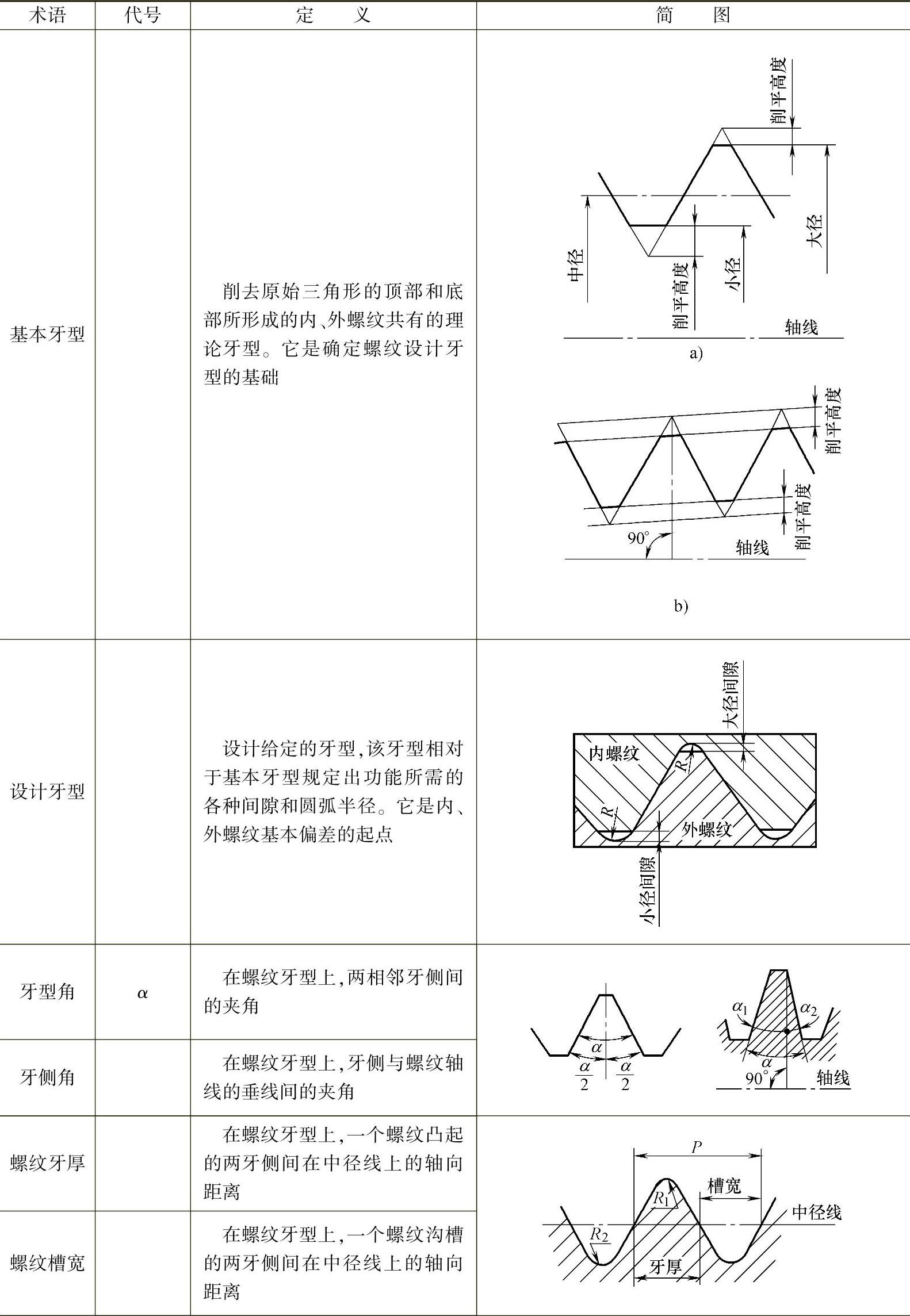

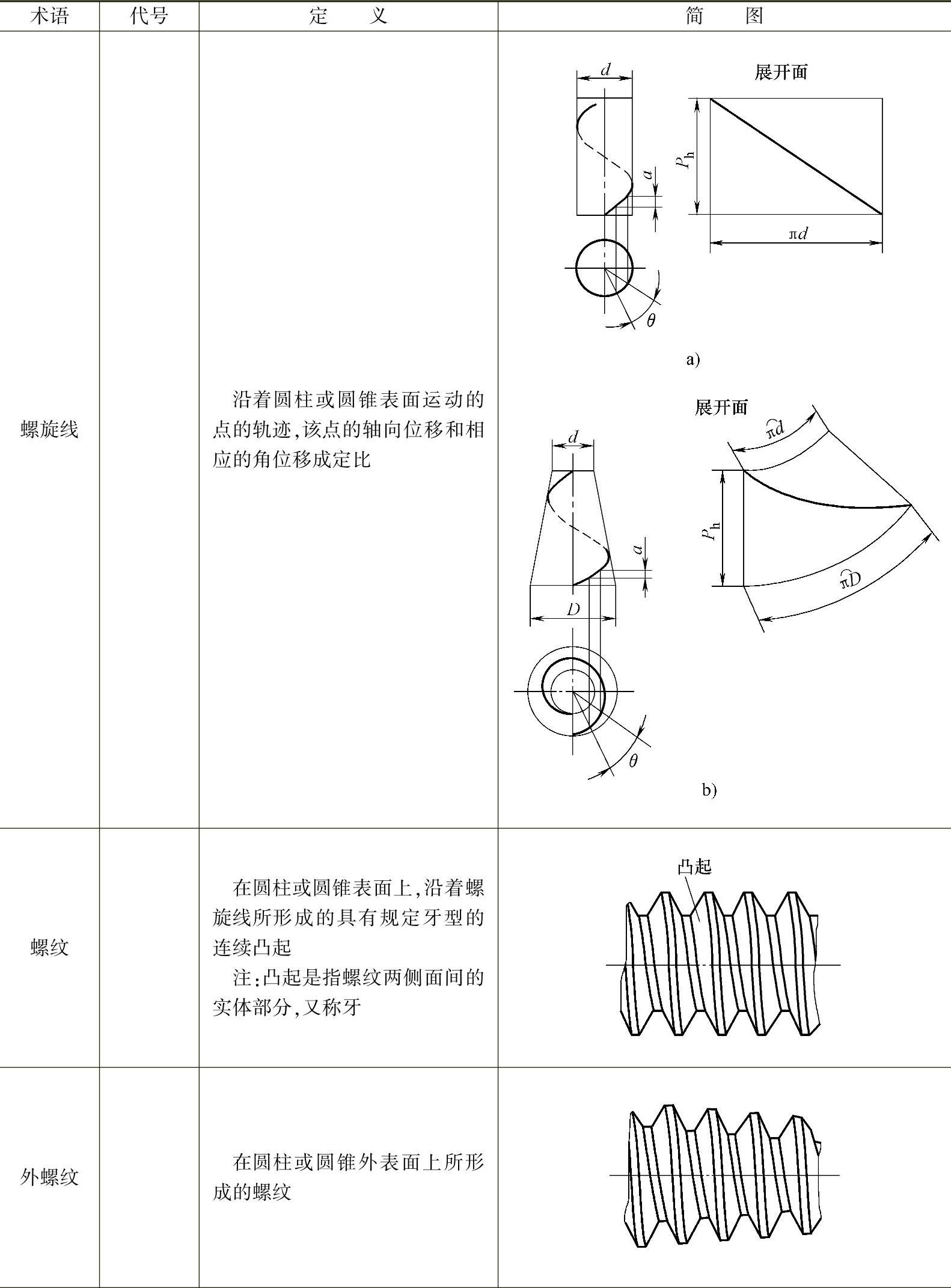

表4-1 圆柱螺纹术语及定义

（续）

(https://www.chuimin.cn)

（续）

（2）关于“螺距”“导程”“牙厚”“槽宽”与“中径线”的关系螺纹的“螺距”“导程”“牙厚”和“槽宽”都定义在“中径线”上所测量的相应轴向距离。如果不在“中径线”位置测量，则会造成测量误差。

个别螺纹标准（例如气瓶螺纹）则定义“螺距”“导程”“牙厚”和“槽宽”为测量沿素线方向的距离。检验人员要特别关注和仔细查看检验工艺、检验卡片、检验规范和相关标准。这种螺纹的牙型角角平分线与螺纹轴线不垂直，而与“中径线”垂直，它属于非对称螺纹。

（3）关于“牙型角”“牙型半角”和“牙侧角”的正确使用 “牙型角”术语主要用于螺纹识别和称呼；“牙侧角”术语主要用于螺纹单项参数质量控制和螺纹刀、量具设计；“牙型半角”是老术语，目前已被“牙侧角”术语取代。因“牙型角”和“牙型半角”与螺纹轴线位置不发生关系，无法保证螺纹牙与轴线的垂直要求。“牙型角”和“牙型半角”准确的螺纹，有可能它的“牙侧角”误差非常大。在检验过程中要特别注意，“牙型半角”不能再用。

2.普通螺纹各部尺寸的计算

普通螺纹各几何参数及计算公式，见表4-2。

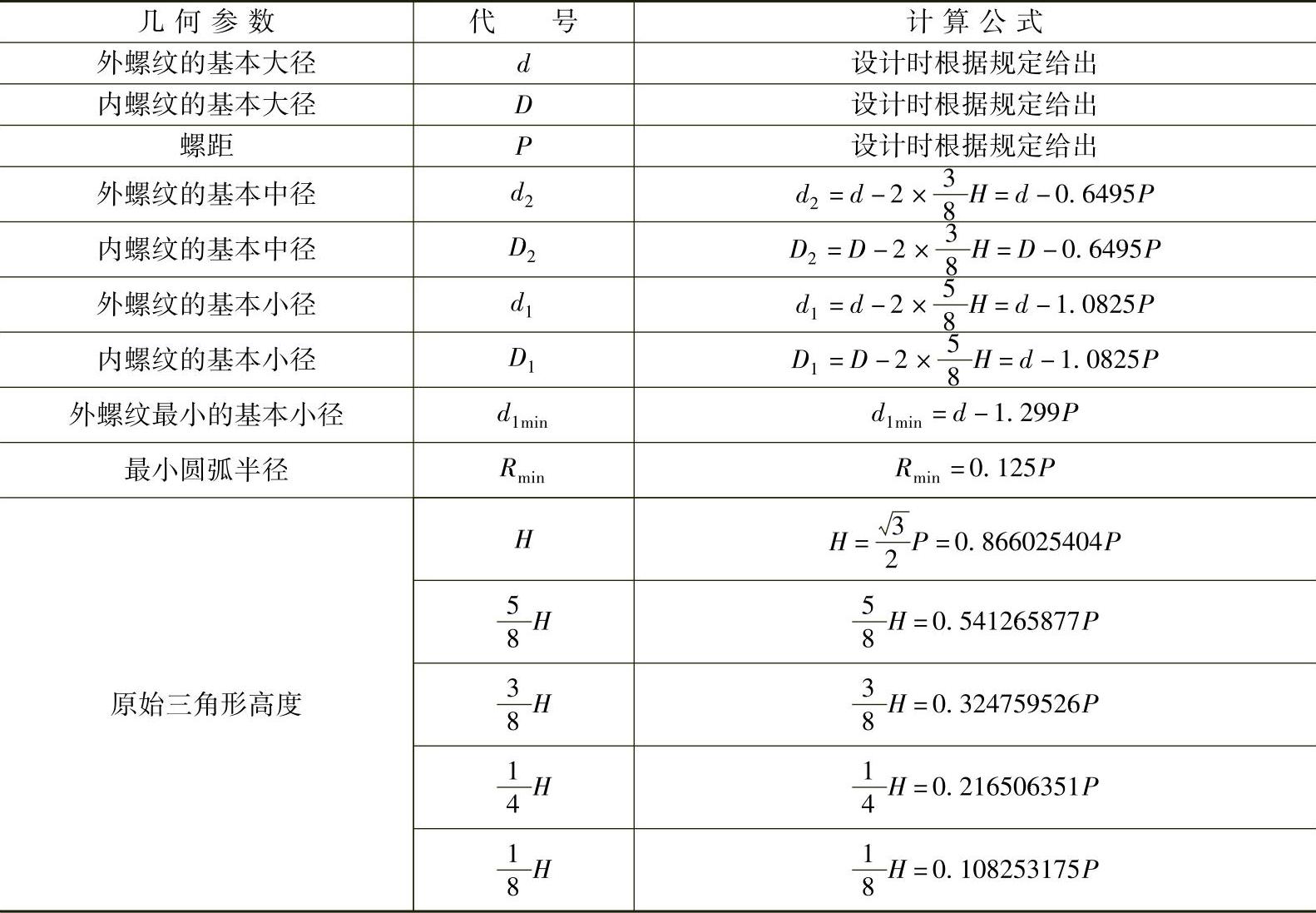

表4-2 普通螺纹各几何参数及计算公式

3.直径与螺距系列

普通螺纹直径与螺距系列分为标准系列、特殊系列、优选系列和管路系列。

公称直径分为几个系列，螺距分为粗牙和细牙，粗牙对应的一种螺距，细牙对应多种螺距。应优先选用第1系列直径，其次选择第2系列直径，最后选择第3系列直径。由于篇幅所限，有关细牙普通螺纹的螺距需要时，可详查GB/T 193—2003《普通螺纹直径与螺距系列》。
