轴类零件的检验要点

2023-06-23 理论教育版权反馈

【摘要】：由于组成零件的回转体都处在同一回转轴线上，而且可以由圆锥体、圆柱体、球等形体同轴组合而成。轴类零件外圆上常制有倒角、圆角、退刀槽、越程槽、螺纹、花键、键槽、圆锥、中心孔等结构，如图3-1所示。

1.分类及功能

按轴类零件结构形式不同，一般可分为光轴、阶梯轴和异形轴三类，或分为实心轴、空心轴等。轴的长径比小于5的称为短轴，对于不同的工种有不同的说法，也是根据加工设备和方法的不同定义的，对车削加工而言，长径比大于20～25的称为细长轴；而在磨削加工中，长径比大于10的就称为细长轴；大多数轴介于两者之间；根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。

它们在机器中用来支承齿轮、带轮等传动零件，以传递转矩或运动。

2.结构与特点

轴类零件是回转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面组成。

由于组成零件的回转体都处在同一回转轴线上，而且可以由圆锥体、圆柱体、球等形体同轴组合而成。

轴类零件外圆上常制有倒角、圆角、退刀槽、越程槽、螺纹、花键、键槽、圆锥、中心孔等结构，如图3-1所示。

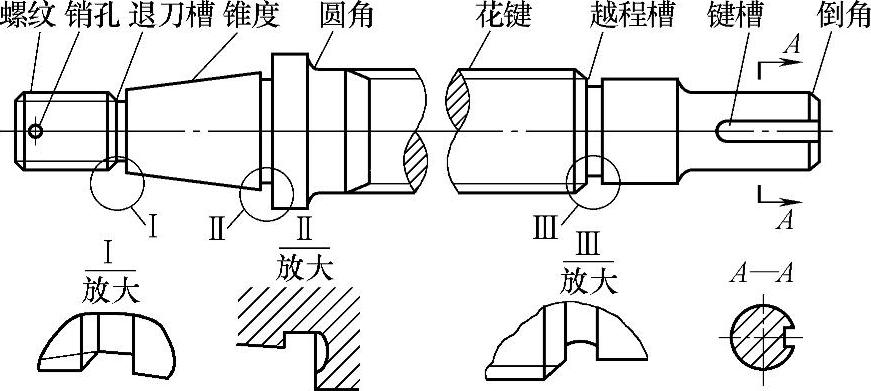

图3-1 轴类零件的常见结构

3.检测特点

由于组成轴类零件都是回转体类零件，其尺寸检测主要是直径尺寸的检测，所使用的测量器具主要是外径千分尺和游标卡尺；轴类零件的轴向尺寸一般精度要求不高，其检测器具一般为金属直尺；当轴向尺寸的精度等级要求较高时可用加长游标卡尺或设计制造的专用测长量具，有条件的可用机床上安装的光栅数显齿进行检测；轴类零件的几何公差检测项目多为径向圆跳动，在装轴承的轴径部位一般还有圆柱度、同轴度等精度要求。
