平直量具的种类及用途浅析
【摘要】：平直量具是检测各种零件的直线度和平面度的量具。在机械制造中常用的平直量具有平面平晶、刀口形直尺、平尺、平板等，这里主要介绍刀口形直尺和平板。铸铁平板经压砂后还可作为研磨工具使用。7）岩石平板是用天然的石质材料制成的精密基准测量工具，对仪器仪表、精密工具、机械制件的检验，都是理想的基准面。
平直量具是检测各种零件的直线度和平面度的量具。在机械制造中常用的平直量具有平面平晶、刀口形直尺、平尺、平板等，这里主要介绍刀口形直尺和平板。
1.刀口形直尺
刀口形直尺是测量面呈刃口状，用于测量工件平面形状误差的测量器具。刀口形直尺的类型及尺寸规格见表2-18。

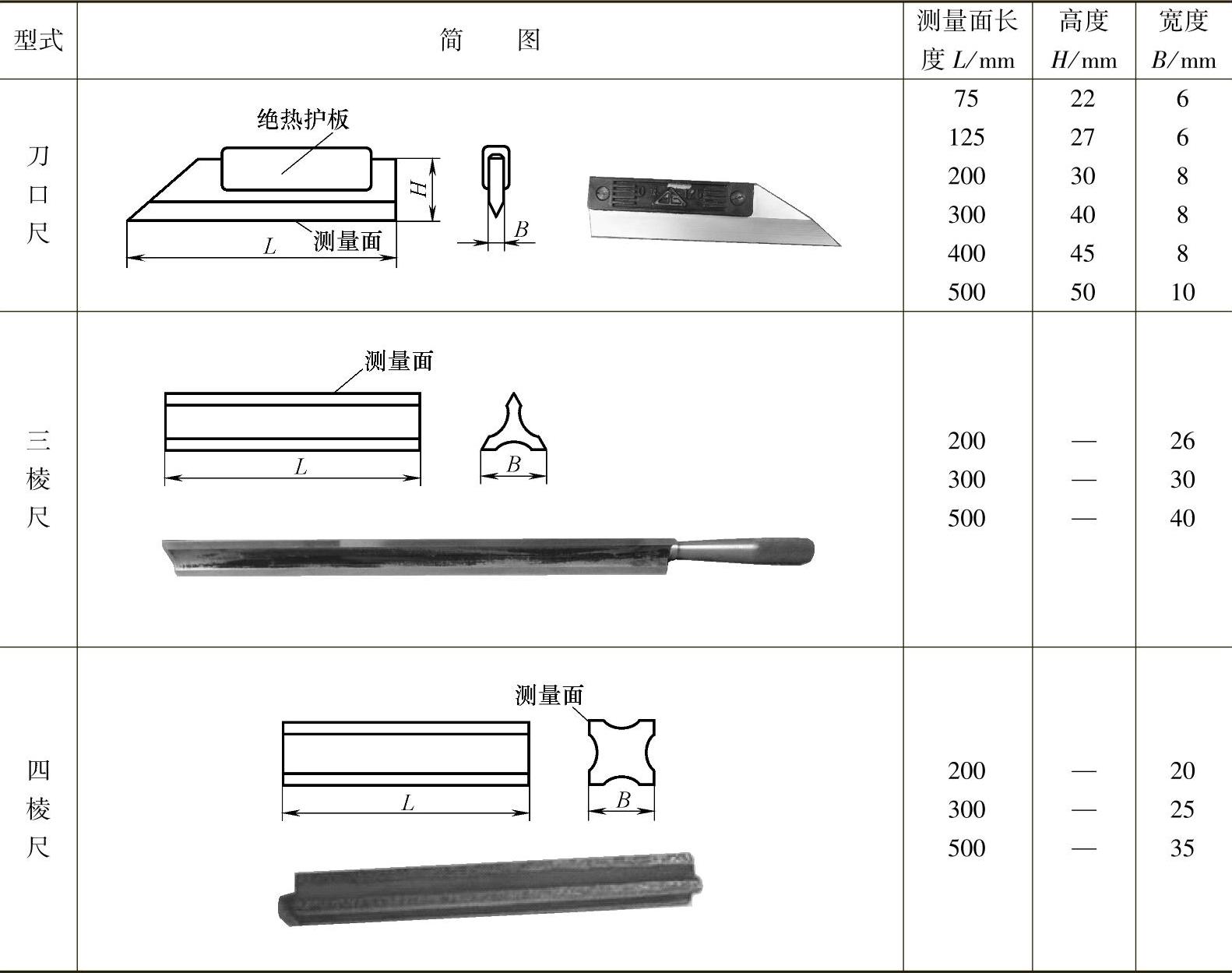

表2-18 刀口形直尺的类型和尺寸规格
刀口形直尺主要用光隙法和痕迹法（又称涂色法）检验精密平面的直线度和平面度，如图2-66所示，将刀口形直尺与被测表面接触，调整最大光隙为最小，与标准光隙比较确定被测表面直线度。当被测表面直线度公差较大时，也可用塞尺来测量。
使用时的注意事项如下：

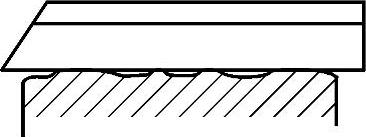

图2-66 刀口形直尺的应用
1）测量前，应检查刀口形直尺的测量面不得有划痕、碰伤、锈蚀等缺陷，表面应清洁光亮。
2）使用刀口形直尺时，手应握绝热板，避免温度影响和产生锈蚀。
3）三棱尺使用其棱边。在测量工件直线度时，刀口尺一般可代替三棱尺。
4）使用时，不得碰撞，应确保其棱边的完整性，否则将影响测量精度。
5）使用后，不得与其他工件堆放在一起，应单独存放或放入专用盒内保存。
2.平板
平板是检测和划线时作为基准平面使用的计量器具，广泛用于生产车间和计量室。平板按制造材料分为铸铁平板和岩石平板两种；根据工作面的形状分为长方形、正方形工作面平板。铸铁平板的结构一般制成箱体式或筋板式的，如图2-67a所示；岩石平板是块状实体式的，如图2-67b所示。铸铁平板经压砂后还可作为研磨工具使用。
(https://www.chuimin.cn)

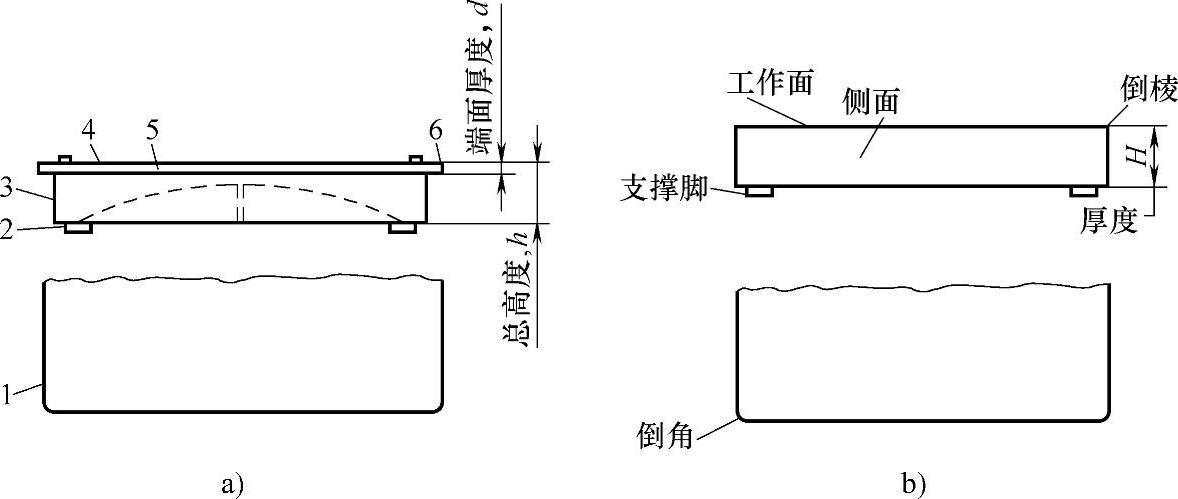

图2-67 平板
1—棱角 2—支承角 3—框架和筋条 4—上端面（工作面） 5—侧面或端面 6—倒角
平板按准确度等级分为0级、1级、2级和3级，平板任意250mm×250mm。局部工作面的平面度误差不应大于以下规定：0级平板为3.5μm；1级平板为7μm；2级平板为15μm；3级平板为30μm。
除3级平板用于划线外，其余各级均供检验使用。平板的规格、工作面平面度见表2-19。
平板使用时的注意事项如下：
1）平板宜安置在恒温和湿度受控的空调房间内，而其宜避免阳光直射或通风；尤其重要的是不宜有铅垂方向的温差或温度梯度，导致平板工作面与底面具有不同的温度。

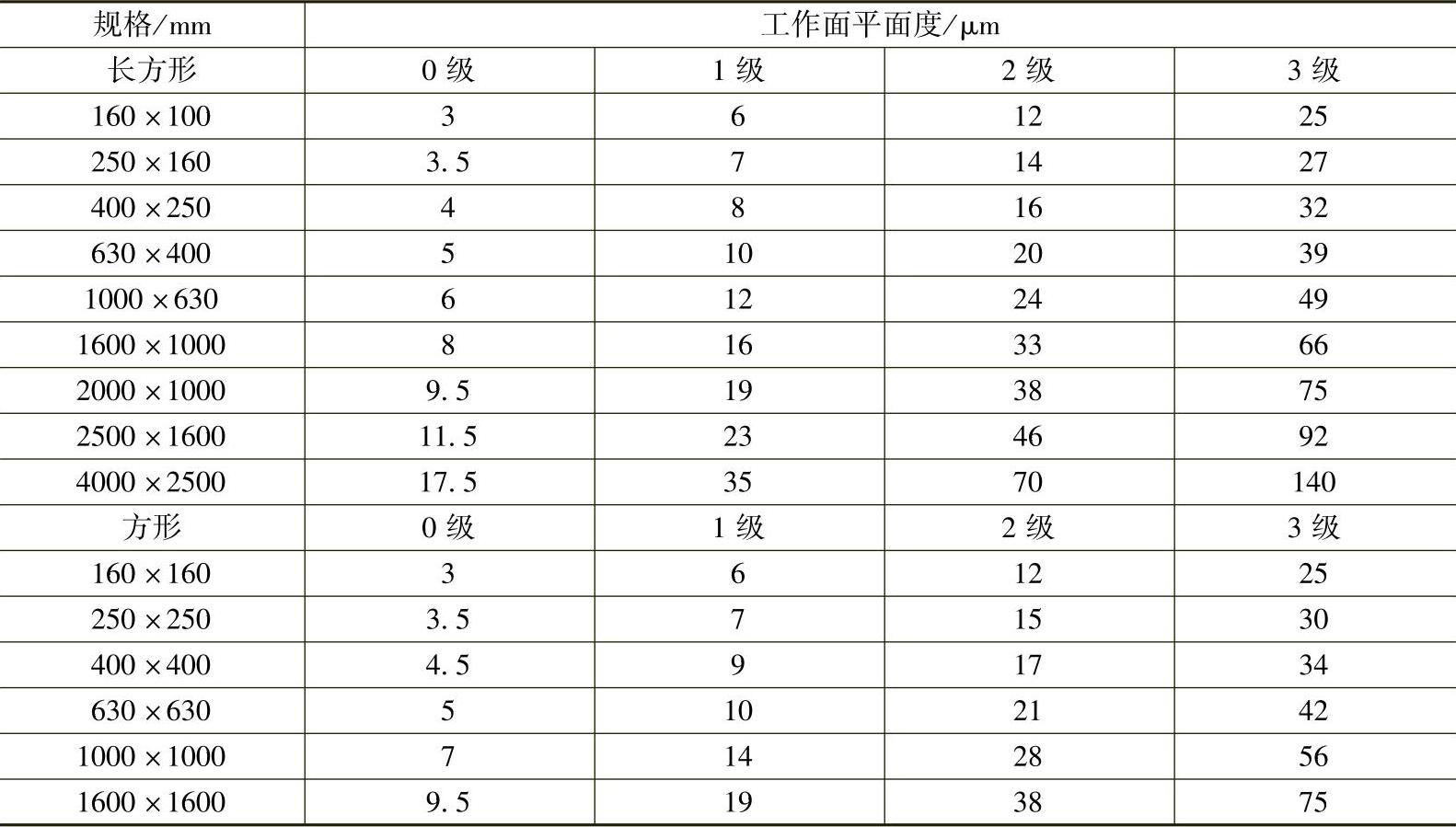

表2-19 平板的规格、工作面平面度
注：铸铁平板没有4000×2500、160×160、1600×1600这三个尺寸规格。
注：当周围温度恢复均匀时，由于铸铁平板框架和筋条的格形结构，较薄的平板工作面及其导热性都有助于使铸铁平板迅速适应外界环境。
2）平板宜牢固地支承和调平。支撑脚宜位于稳固的基础上。
3）由于表面局部的不平，平板不允许点接触（使用）。接触宜通过起媒介作用的精密量块，其厚度最好不超过10mm，或具有相同精度的垫块。
4）平板宜使用整个有效面积，而不宜总是集中在一个面积内使用。
5）因平板是基准面应避免损坏，而应经常把工作面的灰尘或其他颗粒擦洗干净；进行测量时，应铺一块擦拭布在平板上以放置小工件或量块。
6）铸铁平板最忌工作面锈蚀和碰损，如有锈点要及时清除。
7）岩石平板是用天然的石质材料制成的精密基准测量工具，对仪器仪表、精密工具、机械制件的检验，都是理想的基准面。特别是用于高精度的测量方面。岩石平板的保养比较简单，不会生锈，且表面光洁耐磨，热变形和力变形都比较小，但环境湿度过高则易变形。
