蓄水池供水装置的自动控制优化方案

【摘要】:自流供水和水泵直接供水的自动系统属于机组自动控制系统。蓄水池供水装置的自动控制系统,必须完成下述任务:1)自动起动和停止工作水泵和备用水泵,维持蓄水池水位在规定的范围内。图6-1蓄水池供水装置机械系统图蓄水池供水装置的电气接线图如图6-2所示,水泵的起动与停机可以自动、备用和手动,都由切换开关SH1和SH2切换。图6-2水泵供水装置自动控制电气接线图自动操作。此时的蓄水池水位不受液位信号器监视。

水电站技术供水系统,除蓄水池供水方式外,还有采用自流供水和水泵直接供水方式。自流供水和水泵直接供水的自动系统属于机组自动控制系统。

蓄水池供水装置的自动控制系统,必须完成下述任务:

1)自动起动和停止工作水泵和备用水泵,维持蓄水池水位在规定的范围内。

2)当蓄水池水位降到降低水位时,自动起动工作水泵;当工作水泵故障或供水量过大,蓄水池水位降到过低位置水位时,应起动备用水泵,同时还应发出信号。

3)当蓄水池水位达到正常水位时,无论工作水泵还是备用水泵都应自动停止运行。

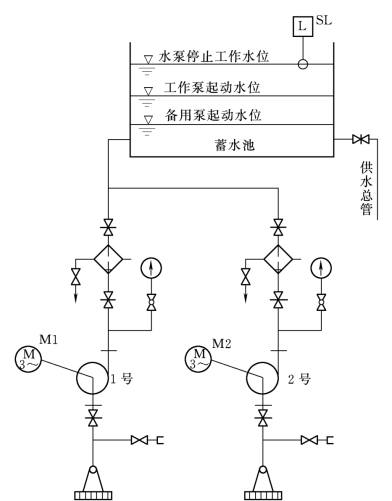

蓄水池供水装置的机械系统如图6-1所示,有两台离心式水泵,正常时一台工作,一台备用,可以切换,互为备用。水泵从压力钢管(水头过高或过低时则从尾水管)取水,用水泵将水送到高出厂房15~20m的蓄水池中,通过供水总管引到主厂房,供给机组技术用水。

图6-1 蓄水池供水装置机械系统图

蓄水池供水装置的电气接线图如图6-2所示,水泵的起动与停机可以自动、备用和手动,都由切换开关SH1和SH2切换。浮子式液位信号器SL是自动控制的信号元件,磁力控制器QC1、QC2则为自动控制的执行元件,中间继电器KM1~KM3用于增加接点容量和数量。

图6-2 水泵供水装置自动控制电气接线图

(1)自动操作。将切换开关SH1切到自动位置,当蓄水池水位降到低水位时,SL1触点闭合,KM1通电,触点KM11闭合,接通QC1,1号电动机起动抽水,同时又通过QC1常开触点实现自保持。当蓄水池水位升到正常水位时,SL3触点闭合,KM3得电,触点KM31断开,使QC1断电,1号电动机停机,从而使蓄水池的水位维持在规定的范围内。

(2)备用投入。将切换开关SH2切到备用位置,当工作水泵发生故障或供水量过大,蓄水池的水位降到过低水位时,SL2触点闭合,KM2得电,触点KM22闭合,使QC2带电,2号电动机起动抽水并发出报警信号(即光字牌HL亮),同时通过QC2常开触点自保持。当蓄水池水位升到正常水位时,浮子信号器触点SL3闭合,KM3得电,触点KM32断开,QC2断电,2号电动机停机。

(3)手动操作。将切换开关SH1或SH2切换到手动位置,直接起动1号电动机或2号电动机抽水;若将SH1或SH2切换到断开位置,电动机停机。此时的蓄水池水位不受液位信号器监视。
