小光电装置可以为模型提色不少，比如机枪发射时的枪口火焰可以用LED灯来还原。但是模型的枪口非常小，普通LED灯泡无法塞进去，这就需要用到光导纤维了（如图649、图650）。

把两段光导纤维的根部，用啫喱胶黏接到5mm草帽单闪橙色LED灯珠上。这种LED工作电压为3V，通电后会自动闪烁，模拟枪口火焰。之后用铝箔纸把LED灯珠前端密封，防止漏光。灯珠末端不能接触铝箔，否则会短路，所以改用蓝丁胶密封（如图651～图653）。

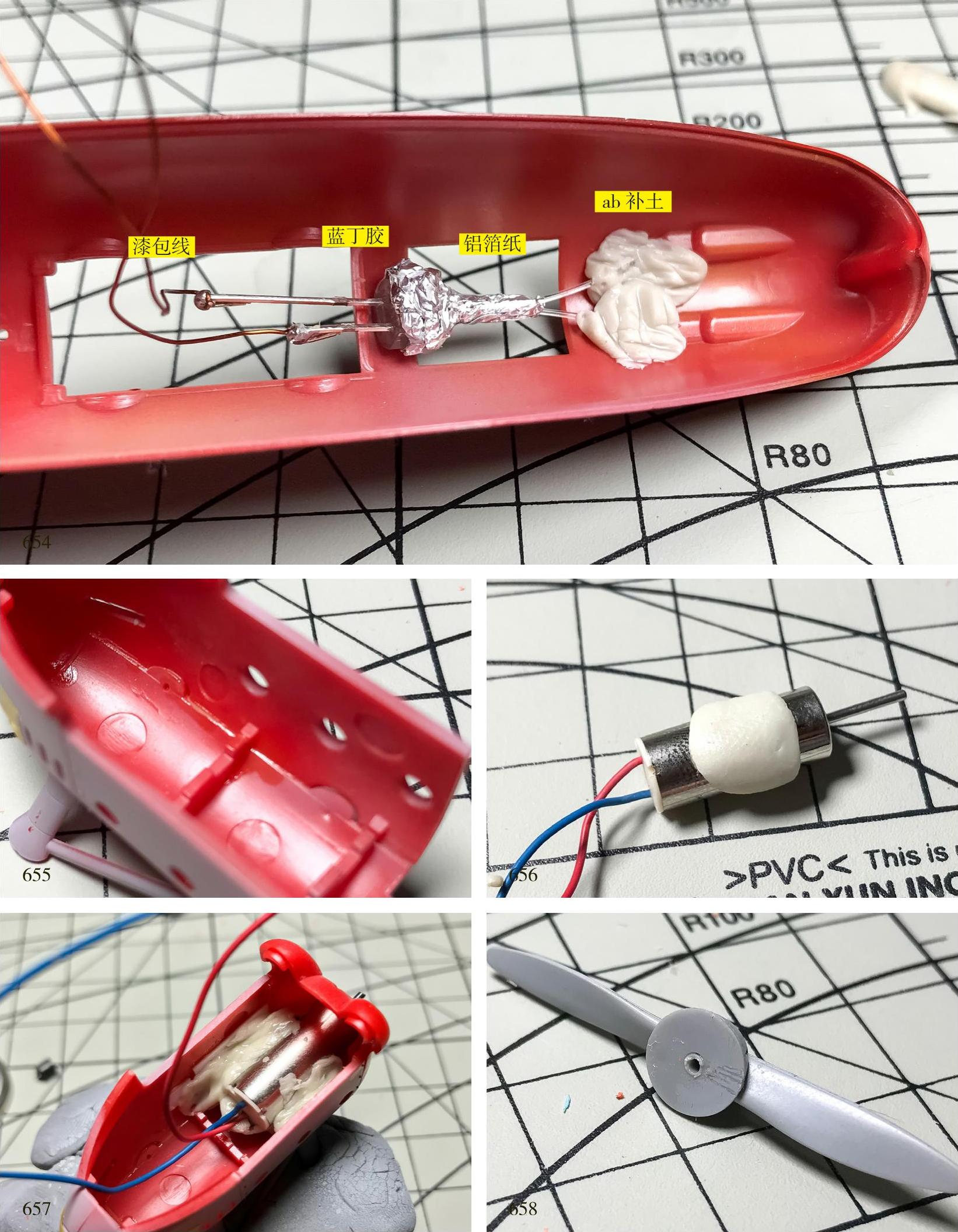

LED尾部焊接漆包线铜丝后，把光导纤维插入预留的机枪孔中，并用ab补土密封固定整个装置（如图654）。

电动机的处理略复杂些。这里选用的是716空心杯电动机，机身直径为7mm，全长为26mm，电源电压为3V。电动机前端要紧贴引擎舱内部，以保证其位置水平。之后用ab补土固定，完全固化前，还可以进行位置微调（如图655～图657）。

电动机轴直径为1mm，在螺旋桨根部开同样大小的洞。钻孔时要保证一定的同心率，否则转动时螺旋桨会抖动（如图658）。

接通电源，测试引擎工作状态（如图659）。

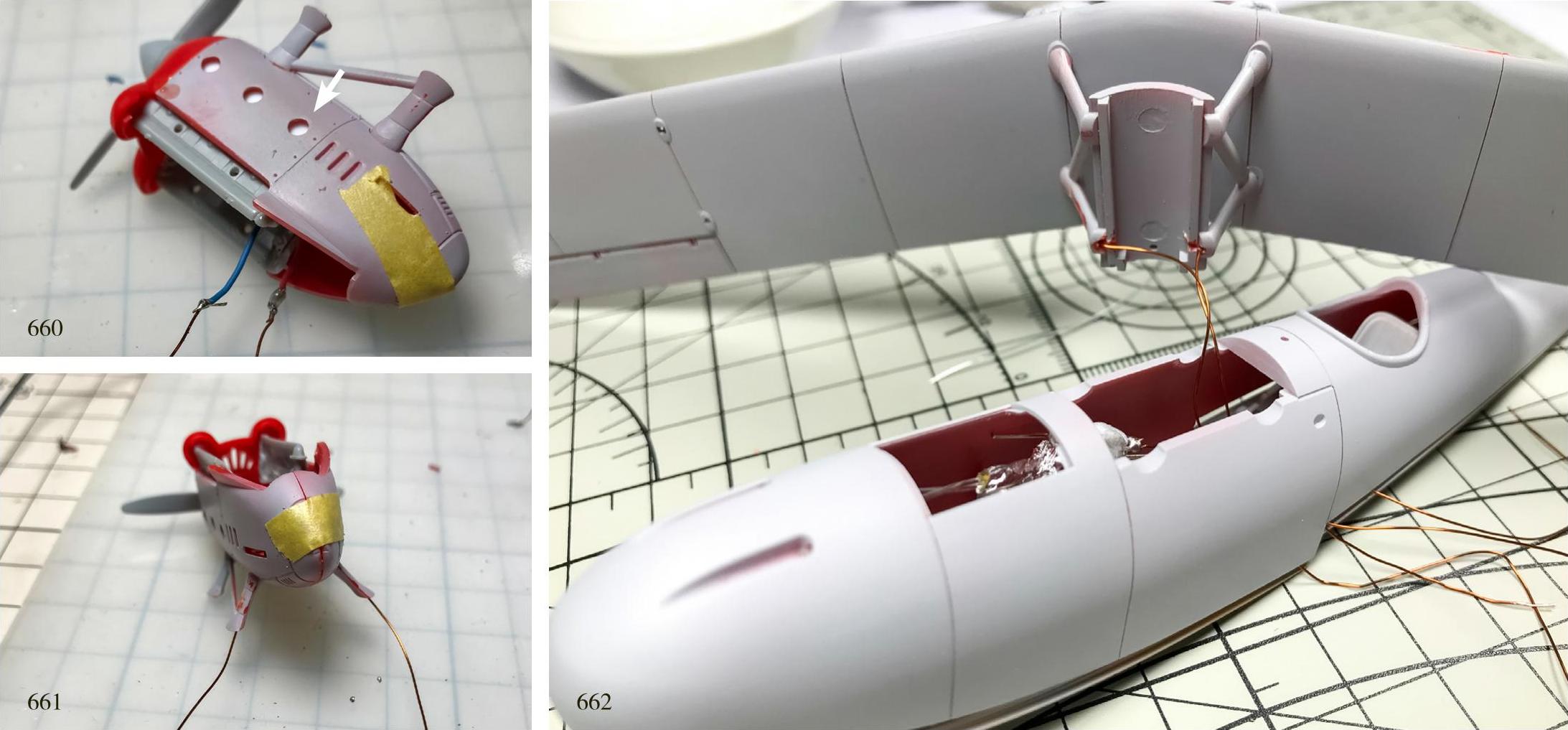

引擎舱原本镂空的部分都用ABS板封住了，防止穿帮。另外为了隐藏导线，笔者在飞机支架上钻了孔，让0.35mm的铜线可以穿过。不过这种钻孔工作难度较高，很容易钻歪。如果真的钻歪了，钻头从支架侧面钻出，一定要用补土对其表面进行修整（如图660、图661）。

注：铜线表面有层绝缘漆膜，焊接前需要刮除才能导电。

电动机工作耗电较大，而机舱很狭窄，不方便更换电池，所以选择了外部供电方案。用导线从机身下部穿出，隐藏于地台中。此外电动机工作时电流也较大，电动机和导线发热都比较严重。为了防止过热损坏零件，不建议长期开启。不过LED灯珠的发热较小，可以较长时间开启（如图662）。

增加了灯和电动机后，飞机的内构会有所削减，不过这一切都是值得的（如图663）。
