2号项目室外机主控电路的设计架构

2023-06-23 理论教育版权反馈

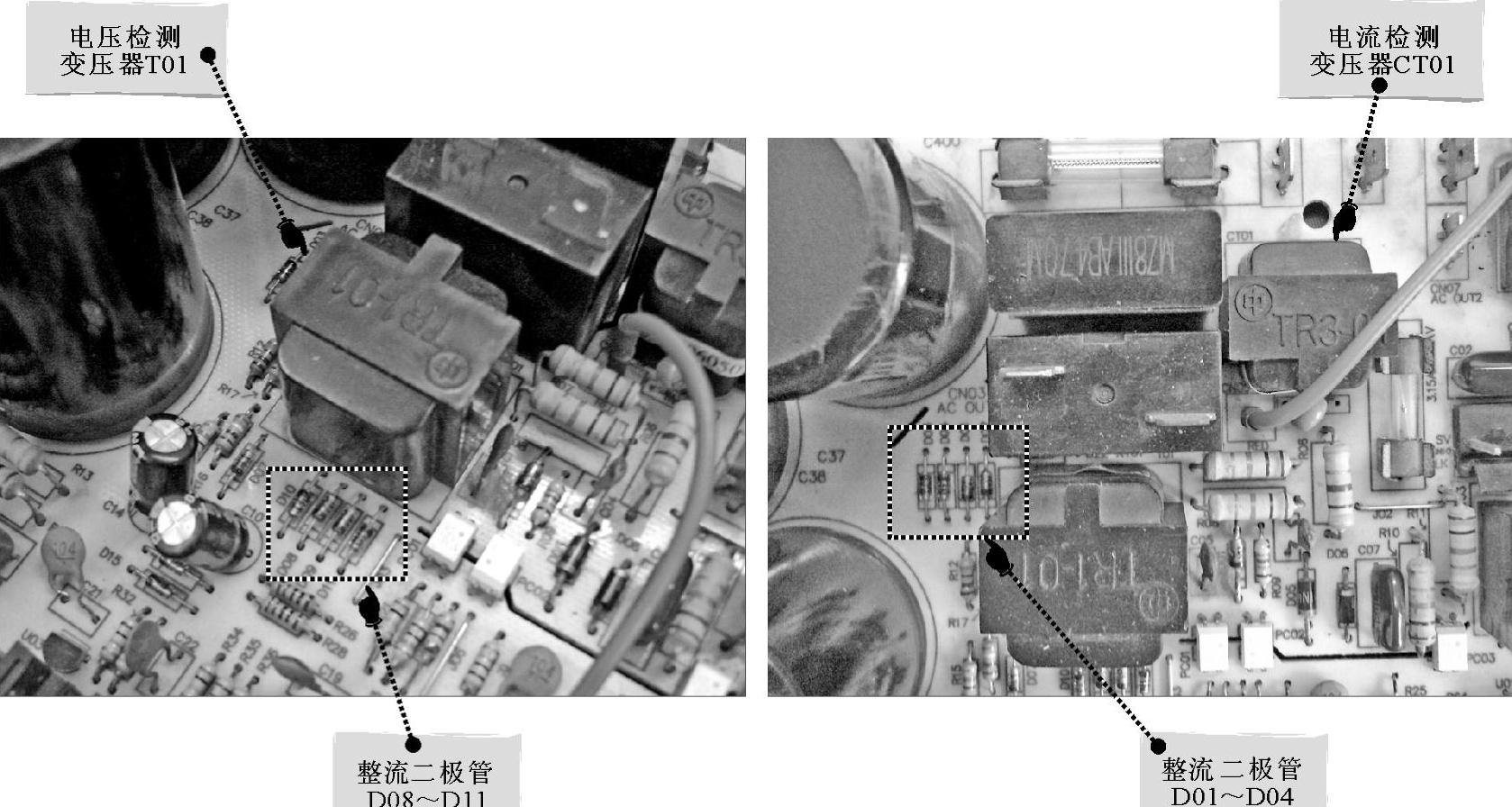

【摘要】：变频空调器一般都设有室外机主控电路。图7-2所示为海信KFR—35GW型变频空调器的室外机主控电路。室外机的微处理器接收由室内机微处理器送来的控制信号，然后对室外机的各个部件及电路进行控制。图7-3 电压检测电路和电流检测电路变频空调器通常在室内机和室外机中均设有主控电路，而普通空调器大多只在室内机中安装有主控电路，如图7-4所示。与变频空调器相同，普通空调器的主控电路也是由微处理器和外围电路等组成的。

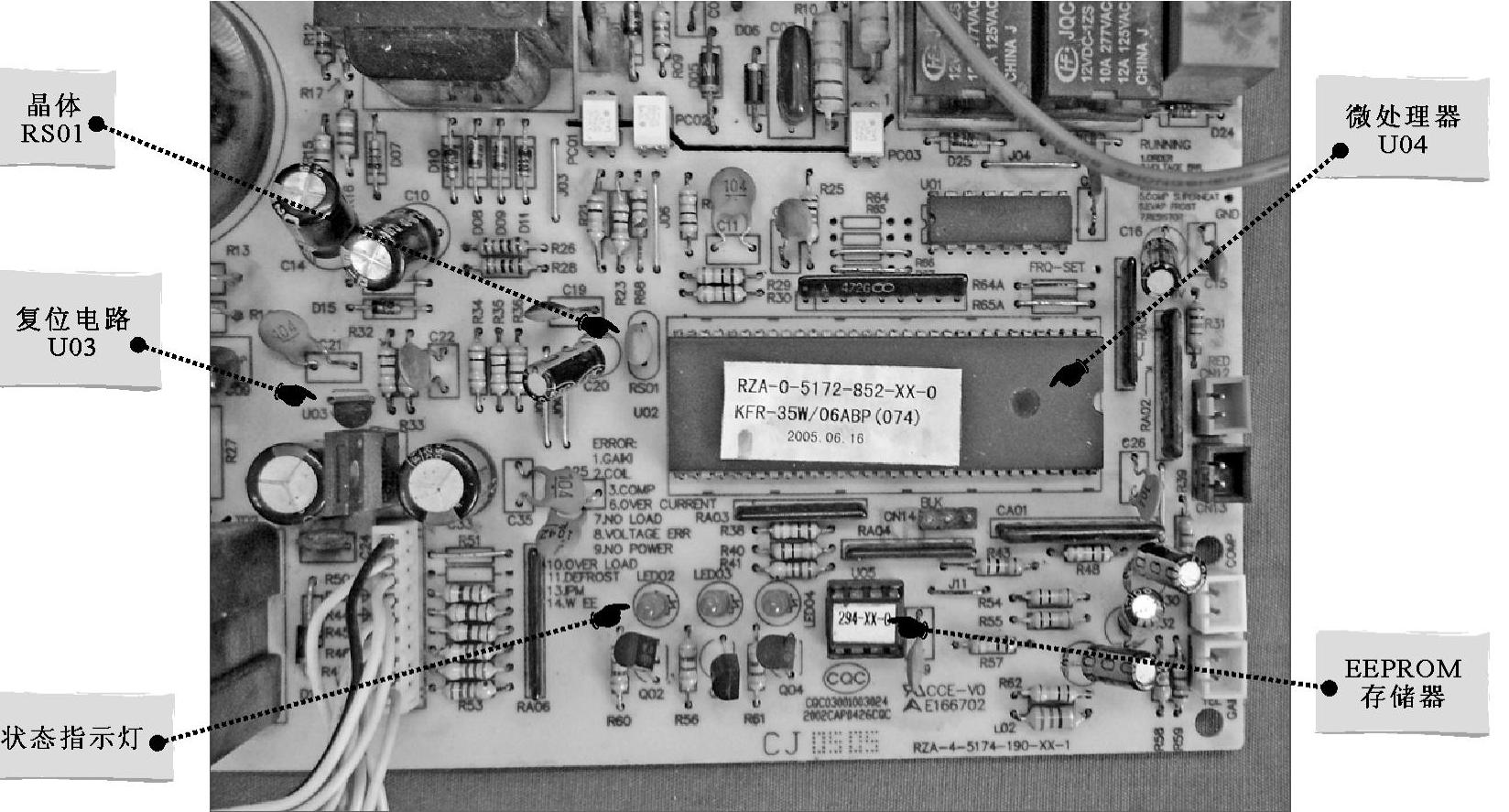

变频空调器一般都设有室外机主控电路。图7-2所示为海信KFR—35GW型变频空调器的室外机主控电路。可以看到，该电路也主要是由微处理器、晶体、EEPROM存储器以及复位电路等组成的。

室外机的微处理器接收由室内机微处理器送来的控制信号，然后对室外机的各个部件及电路进行控制。

EEPROM存储器用于存储室外机系统运行的一些状态参数，如压缩机的运行曲线数据、变频电路的工作数据等。

晶体用来为微处理器提供时钟晶体振荡信号。

复位电路主要用来在开机时为微处理器提供复位信号。
