室外机电源电路的工作原理解析

2025-09-29 理论教育版权反馈

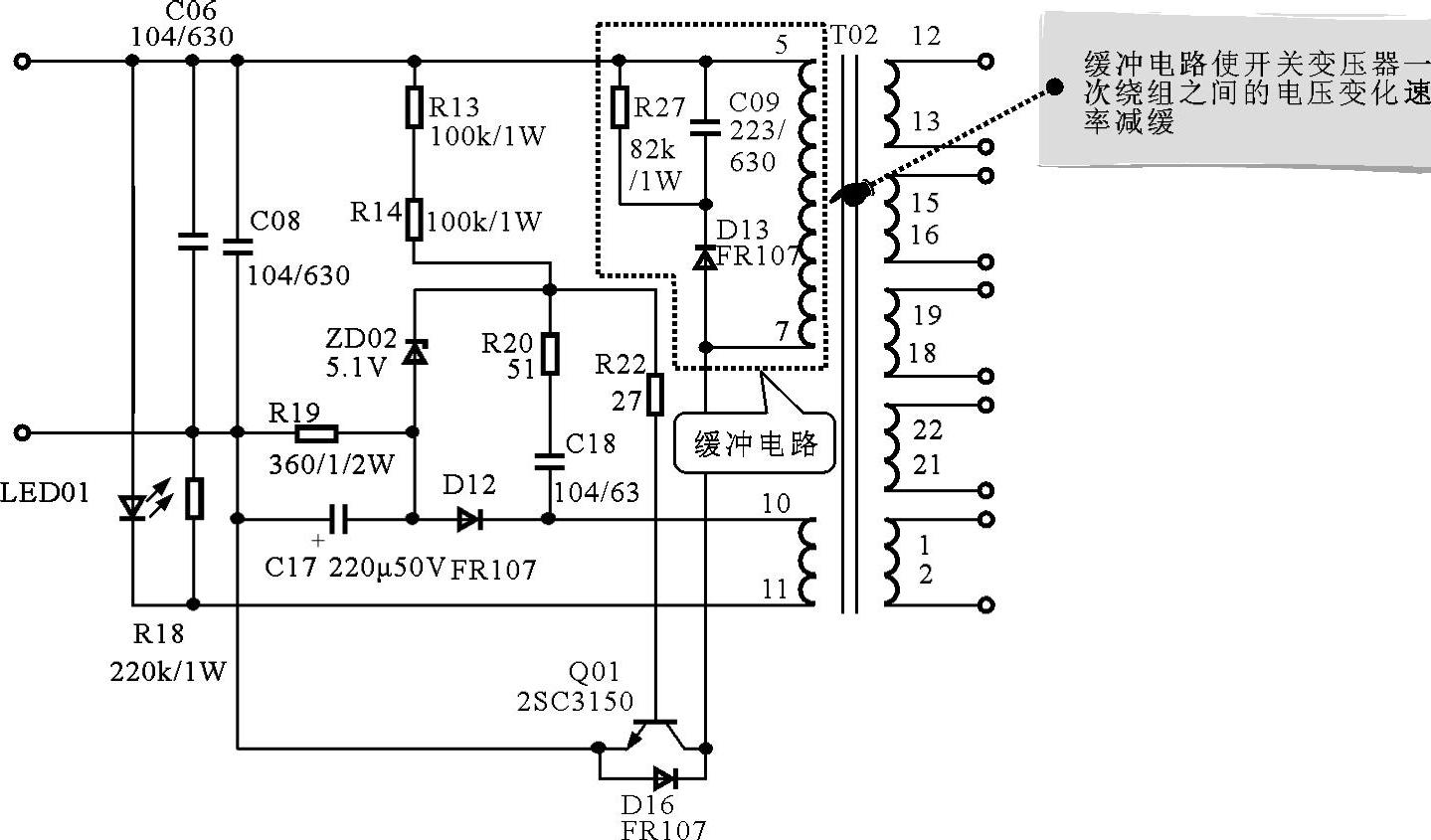

【摘要】：空调器室外机的电源电路主要是由交流输入电路、整流滤波电路、开关振荡电路和次级输出电路等构成，下面我们以典型空调器为例，分别对各电路部分的工作原理进行分析。在变频空调器室外机的电源电路中还会设有一些保护电路，如图6-19所示。该电路一方面可以使开关晶体管工作在较安全的工作区内，减小开关晶体管的截止损耗，另一方面可以使输出端的开关尖峰电平大大降低。图6-19 变频空调器室外机电源电路中的保护电路

空调器室外机的电源电路主要是由交流输入电路、整流滤波电路、开关振荡电路和次级输出电路等构成，下面我们以典型空调器为例，分别对各电路部分的工作原理进行分析。

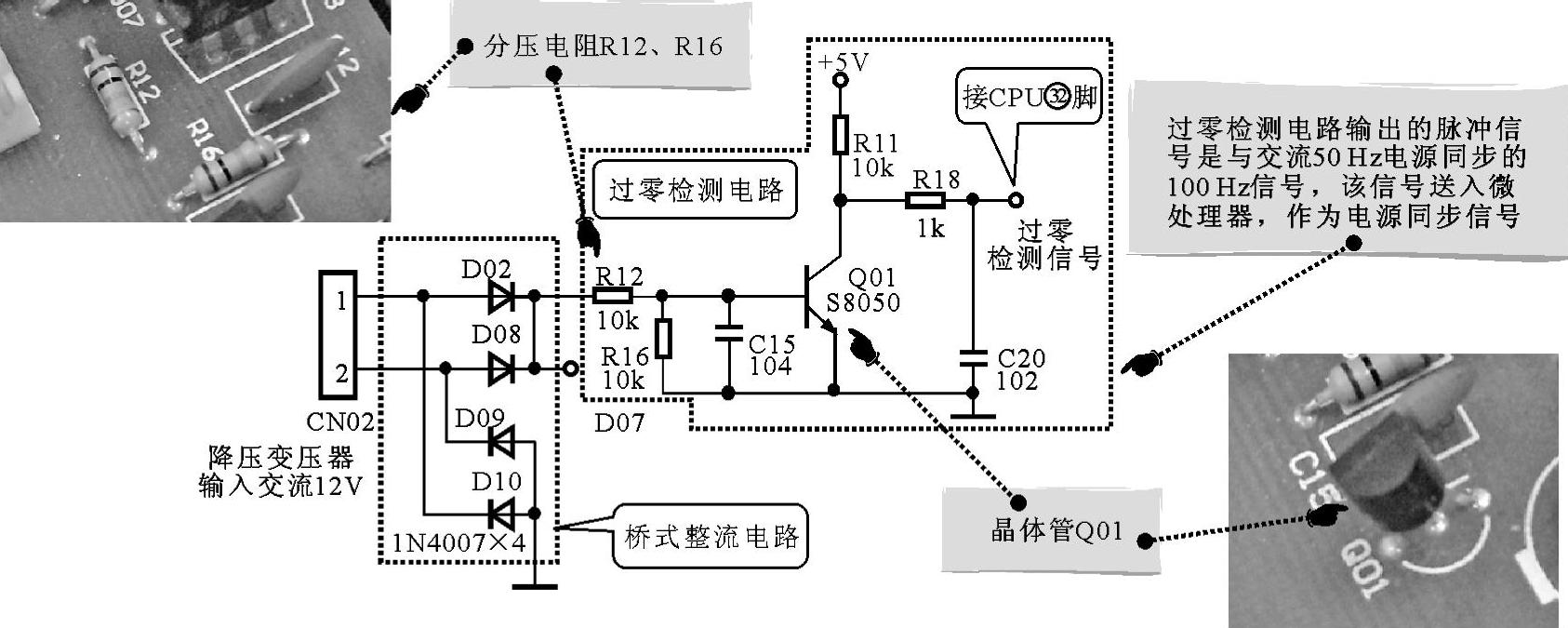

图6-15 室内机过零检测电路的结构及工作原理

1.室外机的交流输入及整流滤波电路

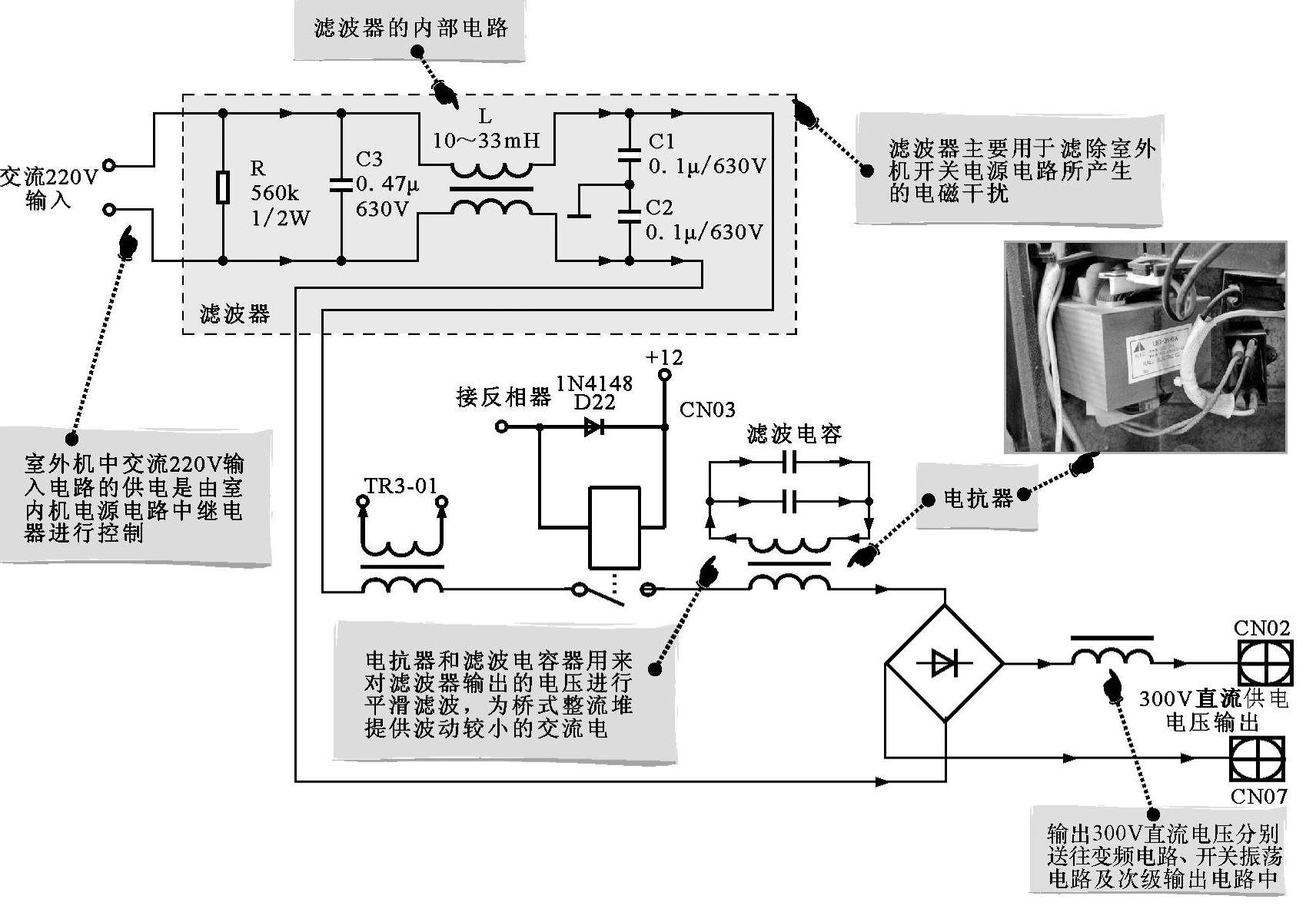

图6-16所示为海信KFR—35GW/06ABP型变频空调器室外机的交流输入及整流滤波电路，可以看到该电路主要由滤波器、电抗器、滤波电容器、桥式整流堆等构成。

图6-16 海信KFR—35GW/06ABP型变频空调器室外机的交流输入及整流滤波电路

室外机的电源是由室内机通过导线供给的，交流220V电压送入室外机后，经滤波器对电磁干扰进行滤除后送到电抗器和滤波电容器中，再由电抗器和滤波电容器进行滤波后送往桥式整流堆中进行整流，并输出约300V的直流电压分别送往变频电路、开关振荡电路及次级输出电路。

【知道更多】

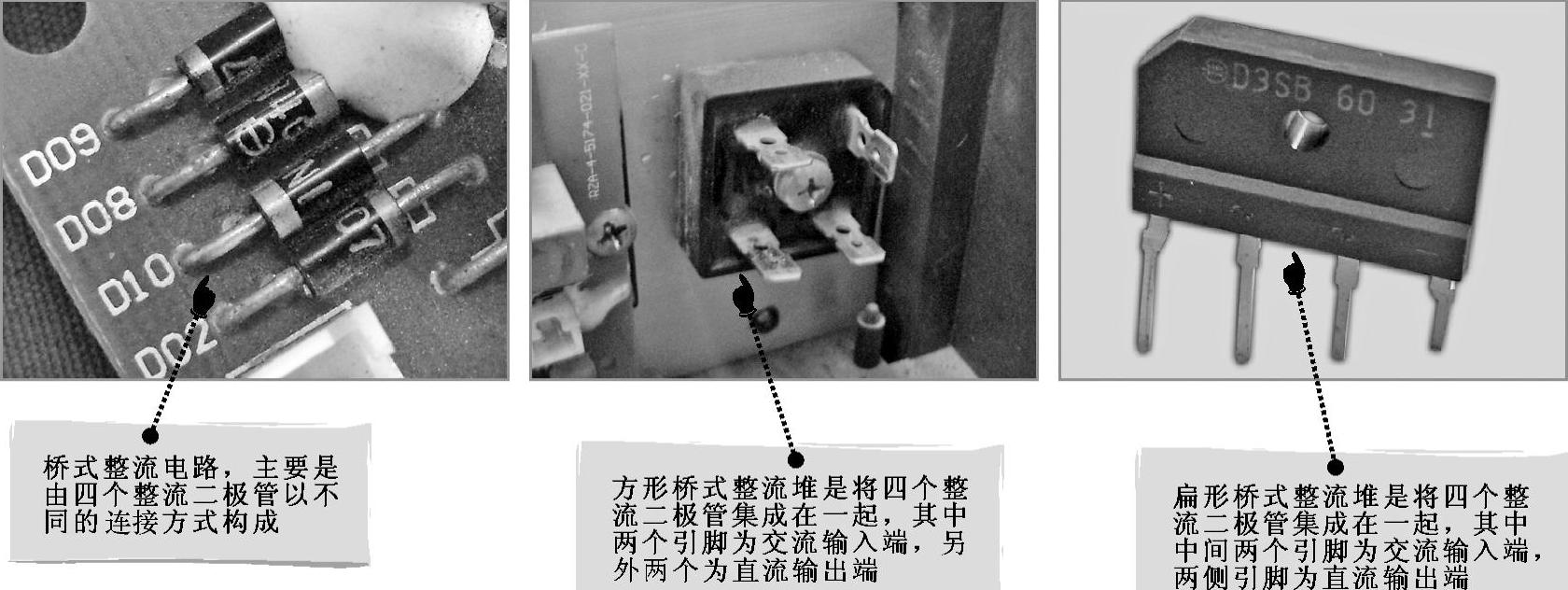

不同型号、不同品牌空调器中电源电路的整流电路也有所不同，一般空调器中都采用四个整流二极管组成桥式整流电路来进行整流，也有些空调器电源电路采用桥式整流堆（将四个整流二极管集成在一起）来进行整流，其中桥式整流堆还可分为方形桥式整流堆和扁形桥式整流堆，如图6-17所示。

图6-17 空调器中不同类型的整流电路实物外形

2.开关振荡及次级输出电路(https://www.chuimin.cn)

图6-18所示为海信KFR—35GW/06ABP型变频空调器室外机的开关振荡及次级输出电路，可以看到，该电路部分主要是由熔断器F02、互感滤波器、开关晶体管Q01、开关变压器T02、三端稳压器U04（KIA7805）等构成的。

直流+300V供电电压经滤波电容（C37、C38、C400）以及互感滤波器L300滤除干扰后，送到开关变压器T02的一次绕组，经T02的一次绕组加到开关晶体管Q01的集电极上。

+300V另一路经起动电阻R13、R14、R22为开关晶体管Q01基极提供起动信号，开关晶体管开始工作，处于开关状态，T02的一次绕组（⑤脚和⑦脚）产生感应脉冲信号，并感应至T02的二次绕组上，其中，正反馈绕组（⑩脚和⑪脚）将感应的电压经电容器C18、电阻器R20反馈到开关晶体管的基极，使开关晶体管进入振荡状态。

开关变压器正常工作后，其二次侧输出多组脉冲低电压，分别经整流二极管D18、D19、D20、D21整流后输出直流电压为变频电路供电；经D17、C24、C28整流滤波后，输出+12V直流电压为室外机控制电路供电。
