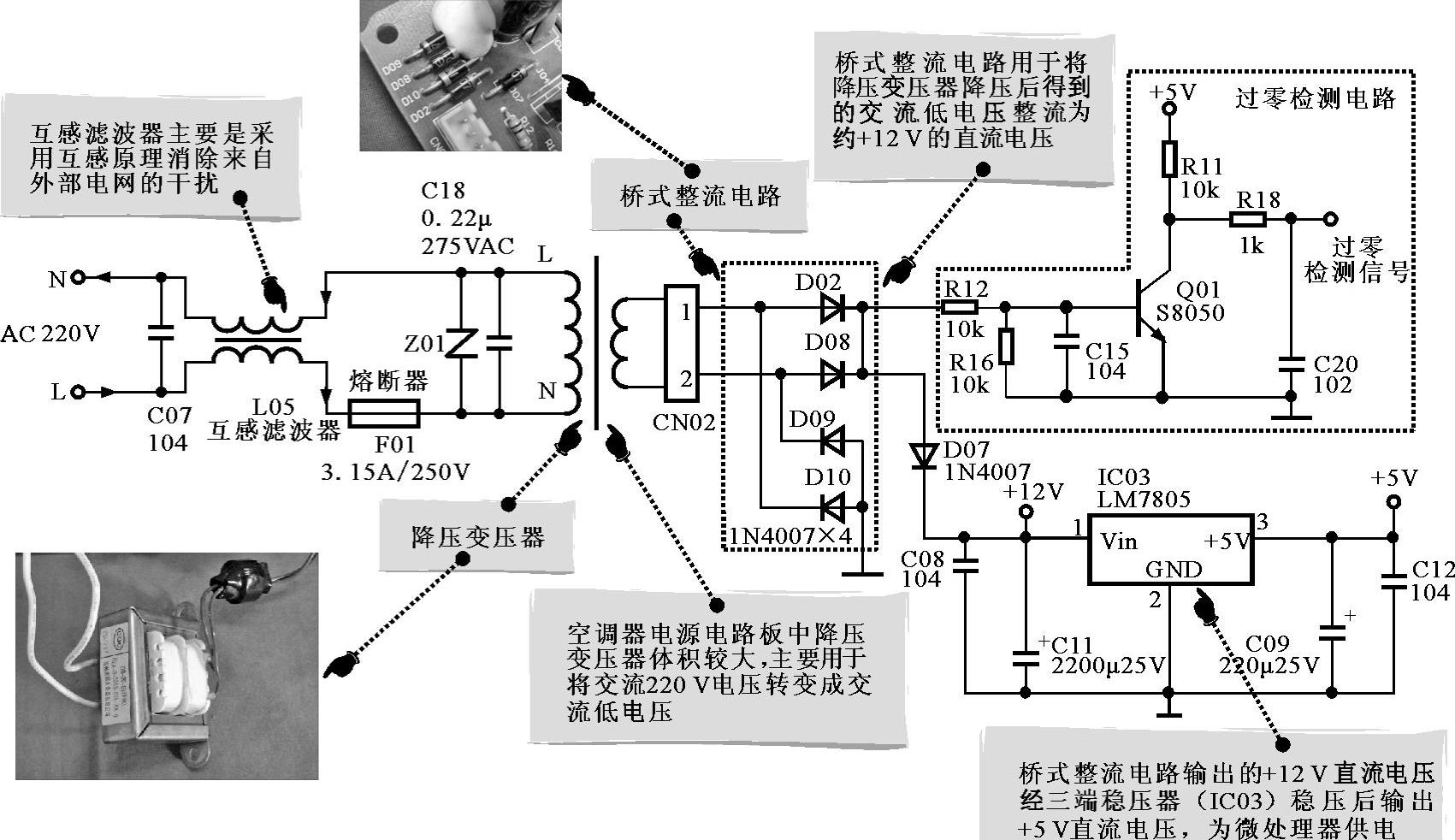

图6-14所示为海信KFR—35GW/06ABP型变频空调器的室内机电源电路部分。从图中可以看到,该电源电路主要是由互感滤波器(L05)、降压变压器、桥式整流电路(D02、D08、D09、D10)、三端稳压器(IC03)等构成的。


图6-14 海信KFR—35GW/06ABP型变频空调器的室内机电源电路部分

空调器开机后,交流220V由插件送入室内机电源电路中,先经滤波电容C07和互感滤波器L05滤波处理后,再经熔断器F01送入的降压变压器中进行降压处理。

降压变压器将输入的交流220V电压进行降压处理后输出交流低电压,再经桥式整流电路以及滤波电容后,输出+12V的直流电压。

+12V直流电压一路直接为其他元器件以及电路板提供工作电压。另一路经三端稳压器内部稳压后输出+5V直流电压,为变频空调器室内机各个相关电路提供工作电压。

【特别提示】

在室内机电源电路的直流低压输出端,设置有过零检测电路即电源同步脉冲形成电路,室内机过零检测电路的结构及工作原理如图6-15所示。变压器输出的交流12V,经桥式整流电路(D02、D08、D09、D10)整流输出脉动的直流电,经R12和R16分压后提供给晶体管Q01,当晶体管Q01的基极电压小于0.7V(晶体管内部PN结的导通电压)时,Q01不导通;而当Q01的基极电压大于0.7V时,Q01导通,从而检出一个过零信号,送入微处理器(CPU)中,为微处理器提供电源同步脉冲。
