优化变频空调器室外机电源电路结构

【摘要】:图6-13所示为空调器室外机电源电路中桥式整流堆和电抗器等的实物外形图。

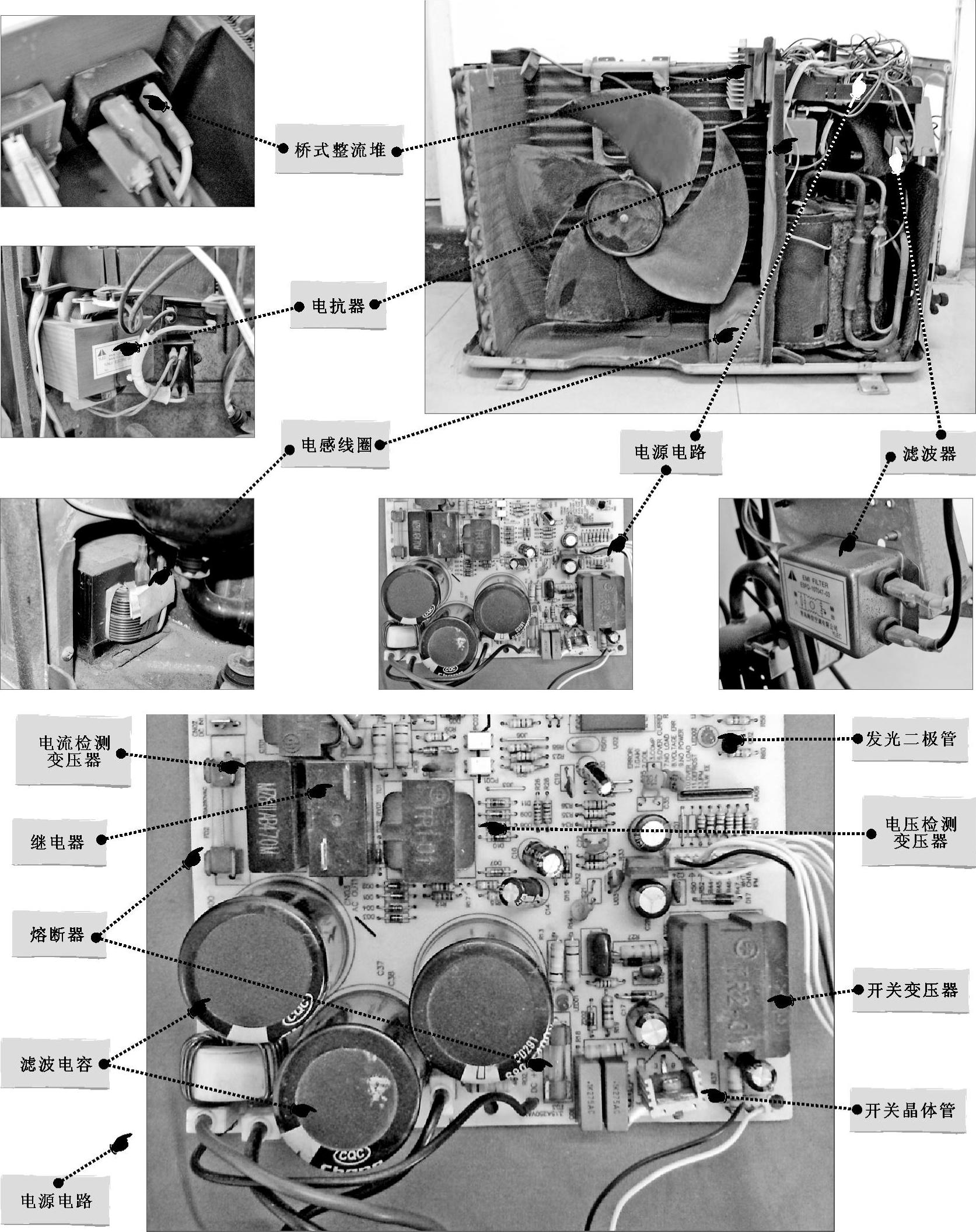

变频空调器室外机的电源电路主要用于为室外机主控电路和变频电路等部分提供工作电压。图6-8所示为海信KFR—35GW/06ABP型变频空调器室外机的电源电路实物外形及电路图

可以看到,该变频空调器室外机电源电路主要是由电器(RY01)、滤波电容器(C37、C38、C400)、开关晶体管(Q01)、发光二极管(LED01)等元器件组成的。

1.继电器

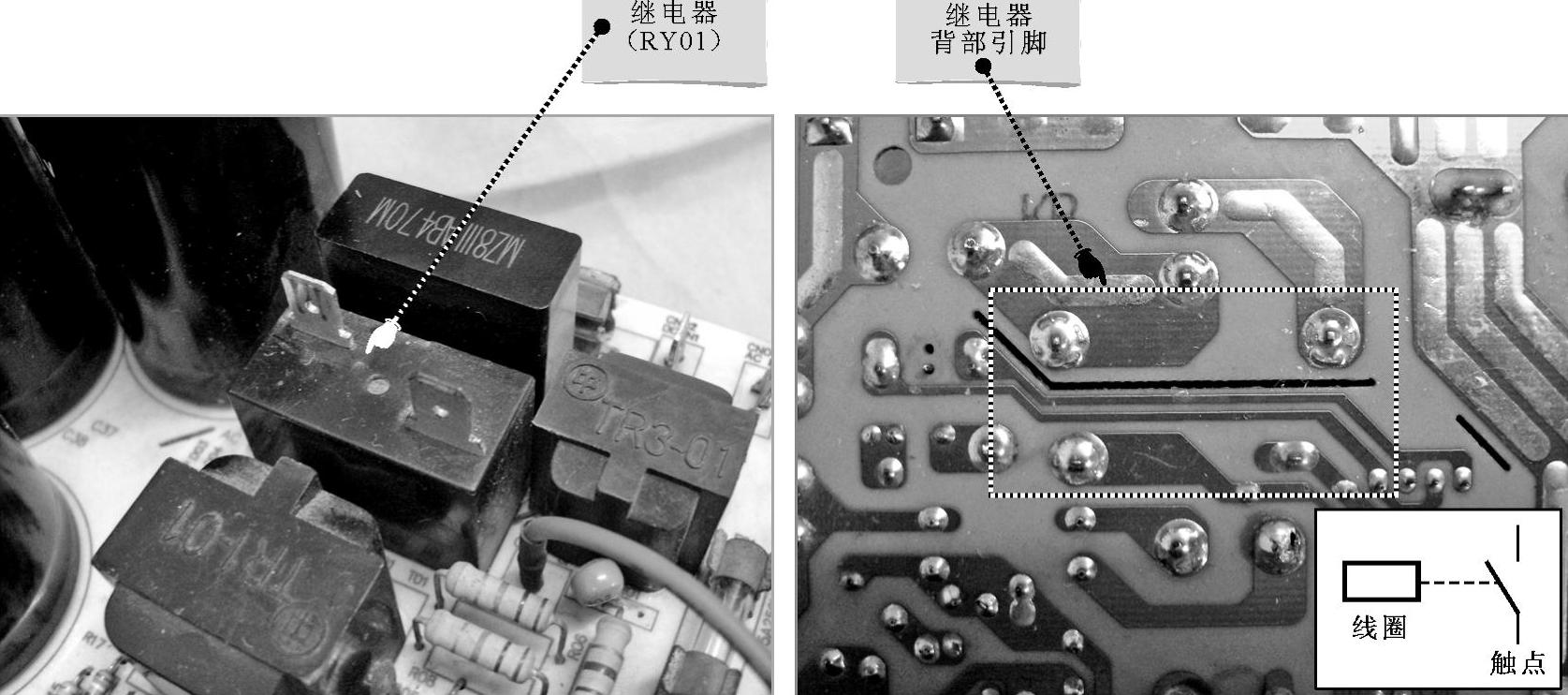

继电器是一种当输入电磁量达到一定值时,输出量将发生跳跃式变化的自动控制器件。图6-9所示为继电器(RY01)的实物外形及背部引脚。在空调器室外机电源电路中,继电器是一种由电磁线圈控制触点通断的器件。


图6-8 海信KFR—35GW/06ABP型变频空调器室外机的电源电路实物外形及电路图

2.滤波电容器

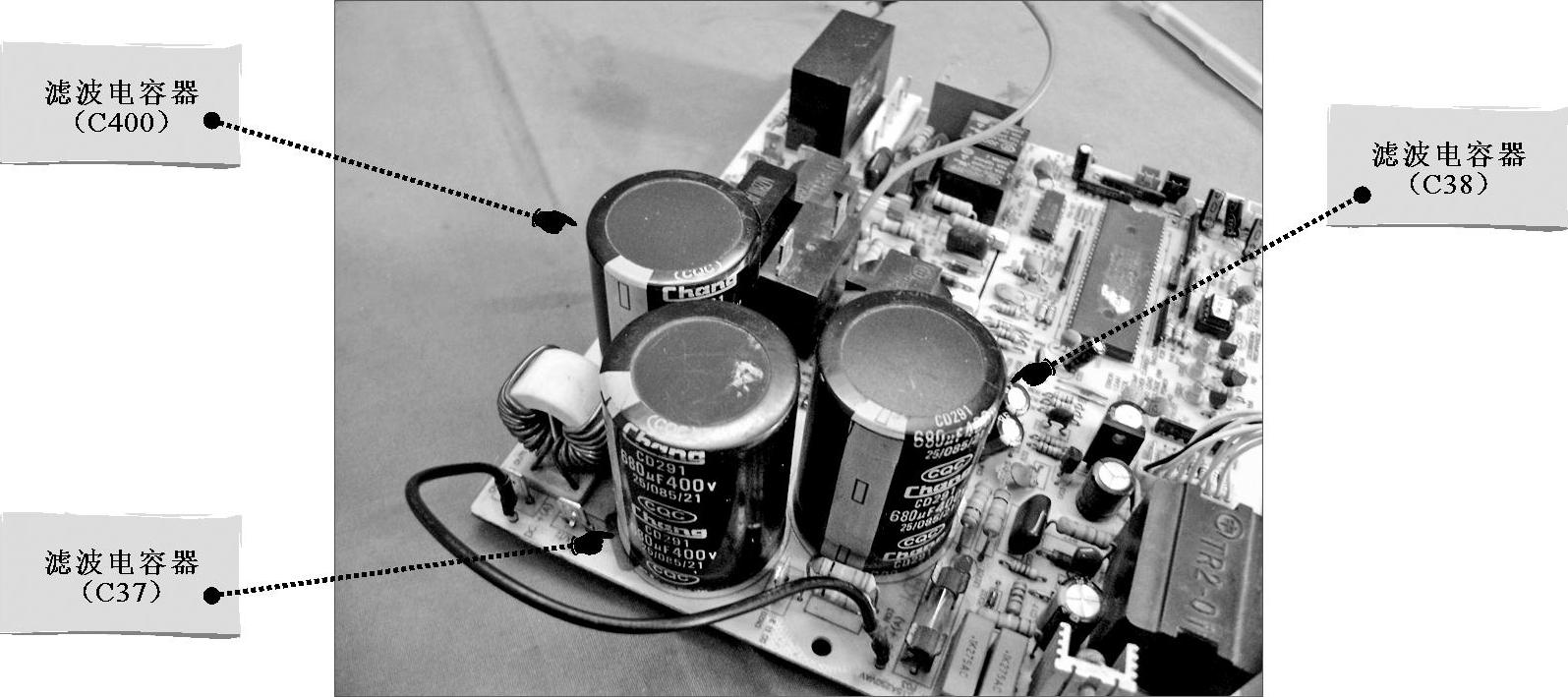

图6-10所示为滤波电容器(C400、C37、C38)的实物外形。在空调器室外机电源电路板中,滤波电容器的体积较大,在电路板上很容易识别出来,并且在电容器的外壳上通常有负极性标识,方便确认引脚极性。


图6-9 继电器(RY01)的实物外形及背部引脚

滤波电容器在电源电路中主要用来对电压进行平滑滤波处理,滤除直流电压中的脉动分量,从而将输出的直流电压变为稳定的直流电压。


图6-10 滤波电容器(C400、C37、C38)的实物外形

3.开关晶体管

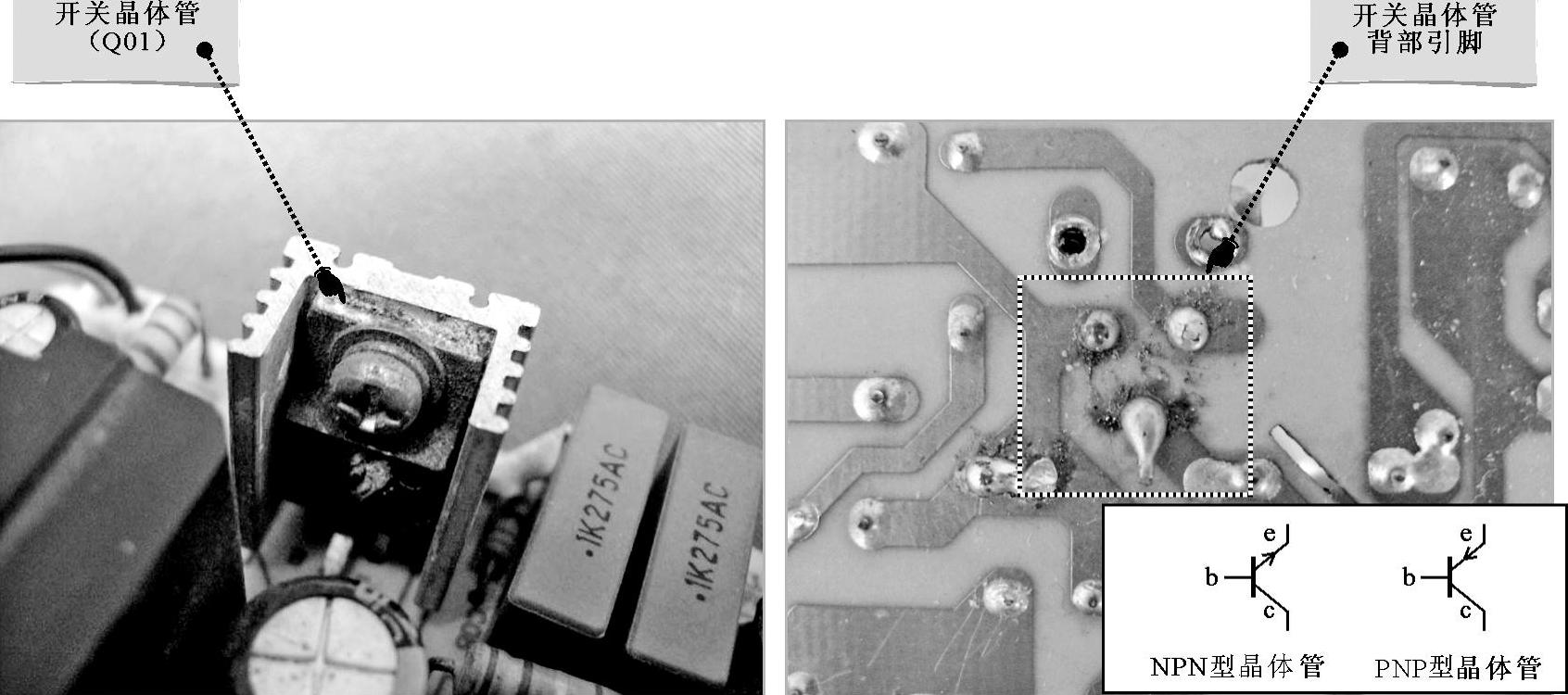

图6-11所示为开关晶体管(Q01)的实物外形及背部引脚。开关晶体管一般安装在电源电路板散热片上,主要起到开关作用。

4.发光二极管

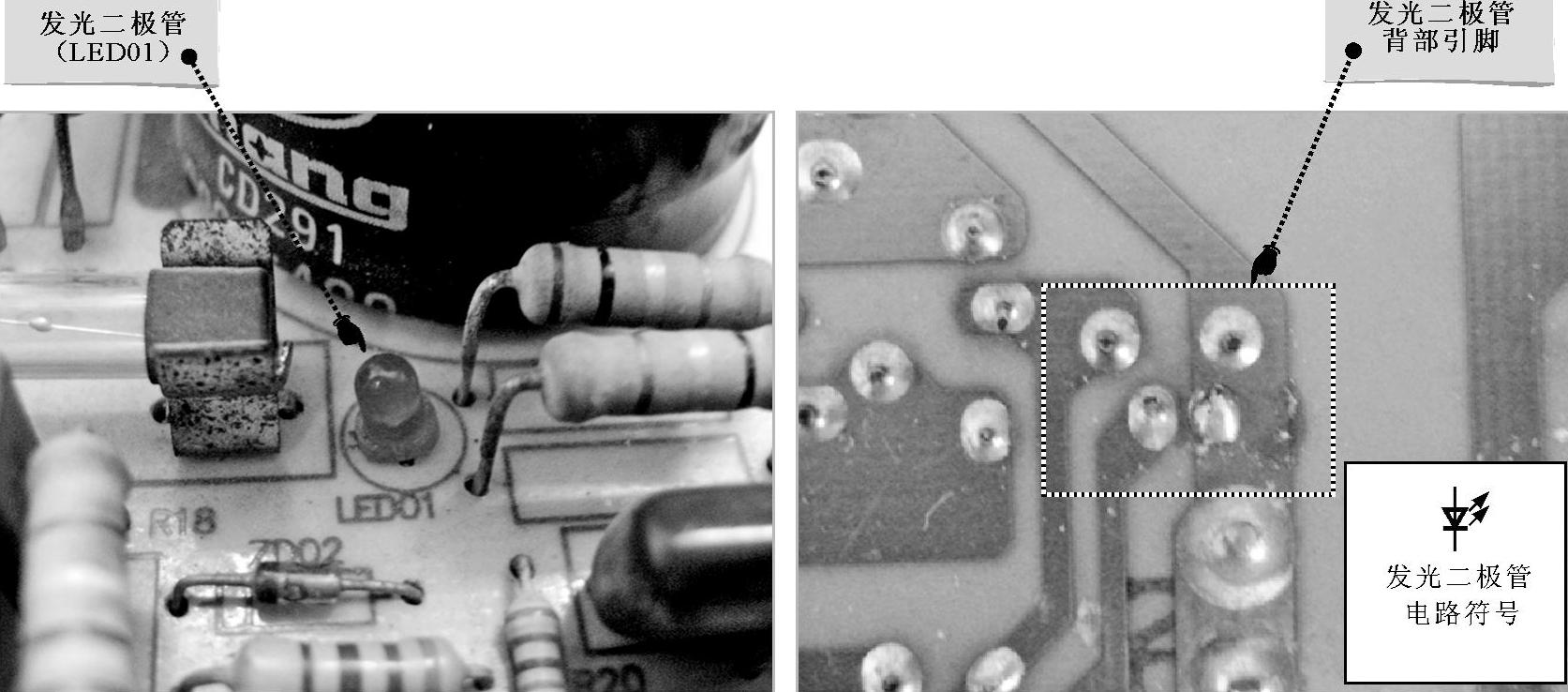

发光二极管是一种指示器件,在空调器中主要用于指示工作状态,在电路上常以字母“LED”或“D”做标识。图6-12所示为空调器中发光二极管(LED01)的实物外形及背部引脚。


图6-11 开关晶体管(Q01)的实物外形及背部引脚


图6-12 发光二极管(LED01)的实物外形及背部引脚

【特别提示】

在空调器室外机电源电路中还包括桥式整流堆、电抗器、电感线圈和滤波器等器件,均安装在空调器室外机的不同位置。其中,桥式整流堆主要是将220V交流电压整流后输出300V电压,为变频电路提供工作电压;滤波器和电感线圈主要用于滤除室外机电源电路中所产生的干扰,电抗器主要用于对滤波器输出的电压进行平滑滤波。

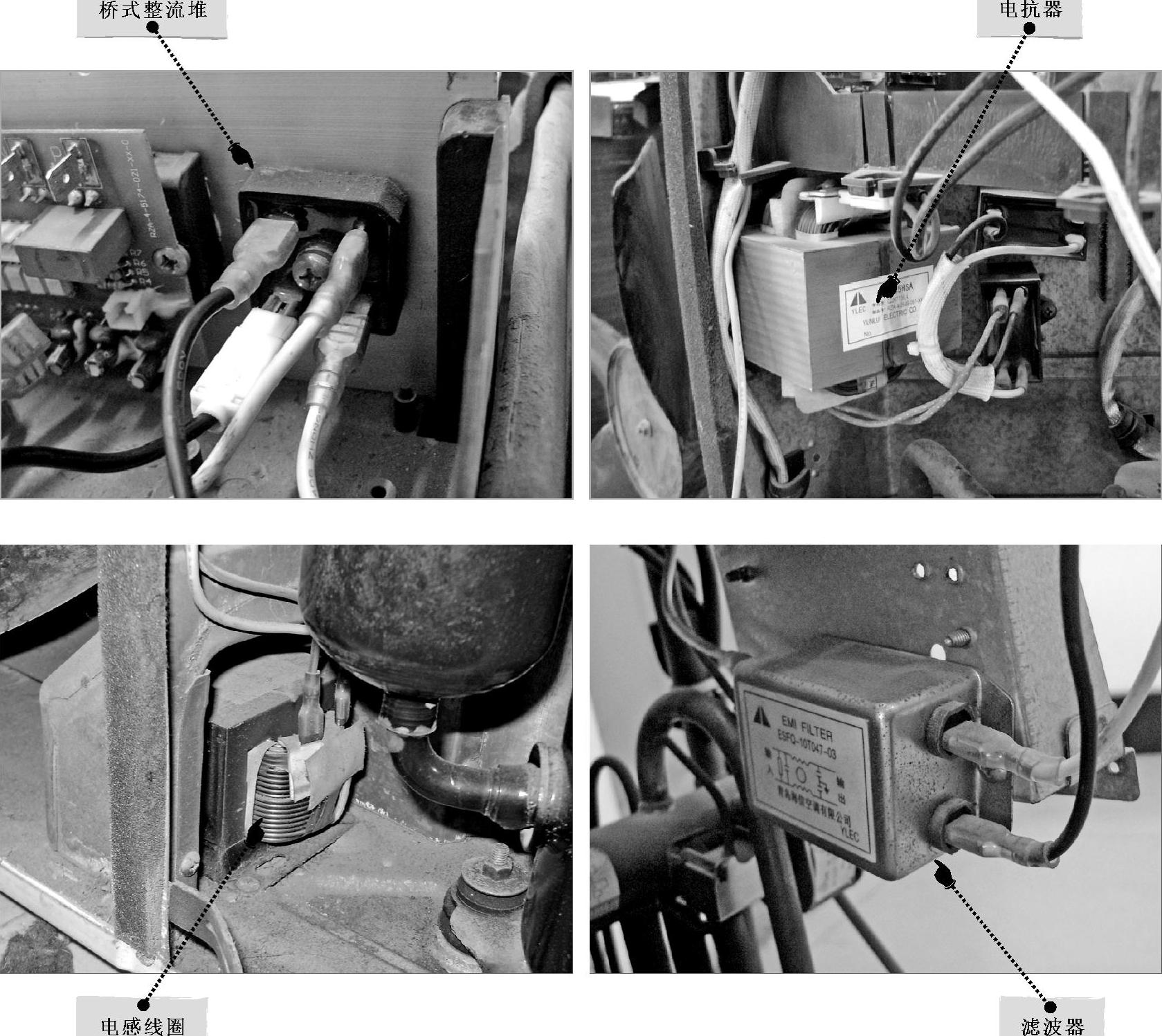

图6-13所示为空调器室外机电源电路中桥式整流堆和电抗器等的实物外形图。


图6-13 空调器室外机电源电路中桥式整流堆和电抗器等的实物外形图
