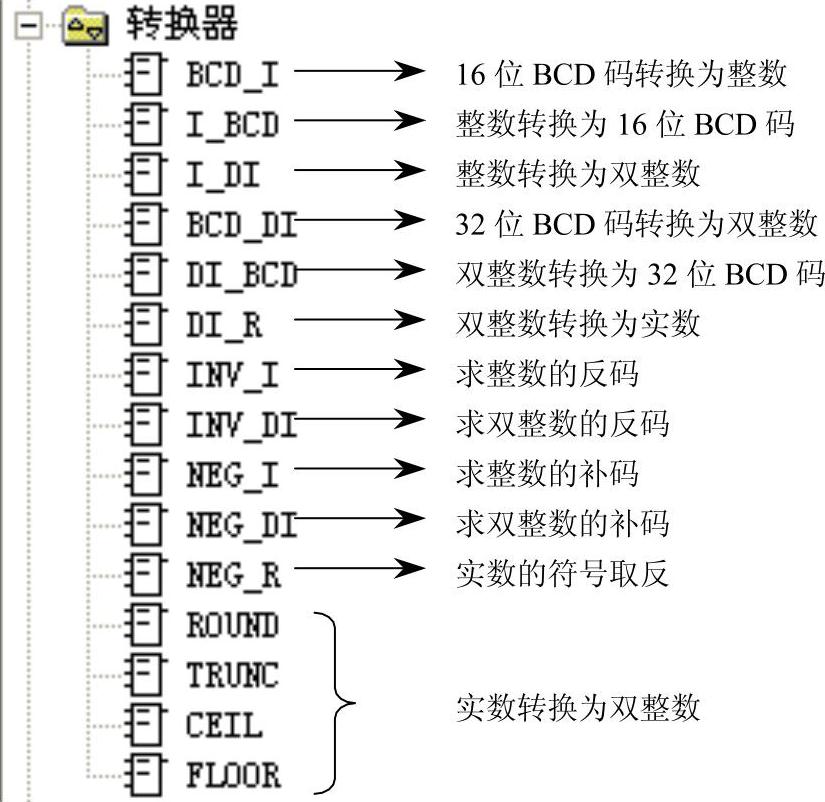

在控制程序中，有时对数据进行处理时为了与指令的类型相匹配，需要对数据的类型作相应的转换。转换指令集如图5-60所示。

图5-60 转换指令集

1.整数与实数之间的转换

32位的双整数可以直接转换为实数。16位的整数必须先转换为32位的双整数，再转换为实数。

实数转换为双整数的指令有：

①ROUND：4舍6入5取偶（使结果为偶数）。

②TRUNC：舍小数取整。

③CEIL：向上取整。

④FLOOR：向下取整（注意：对于负数与TRUNC指令的结果是不同的）。

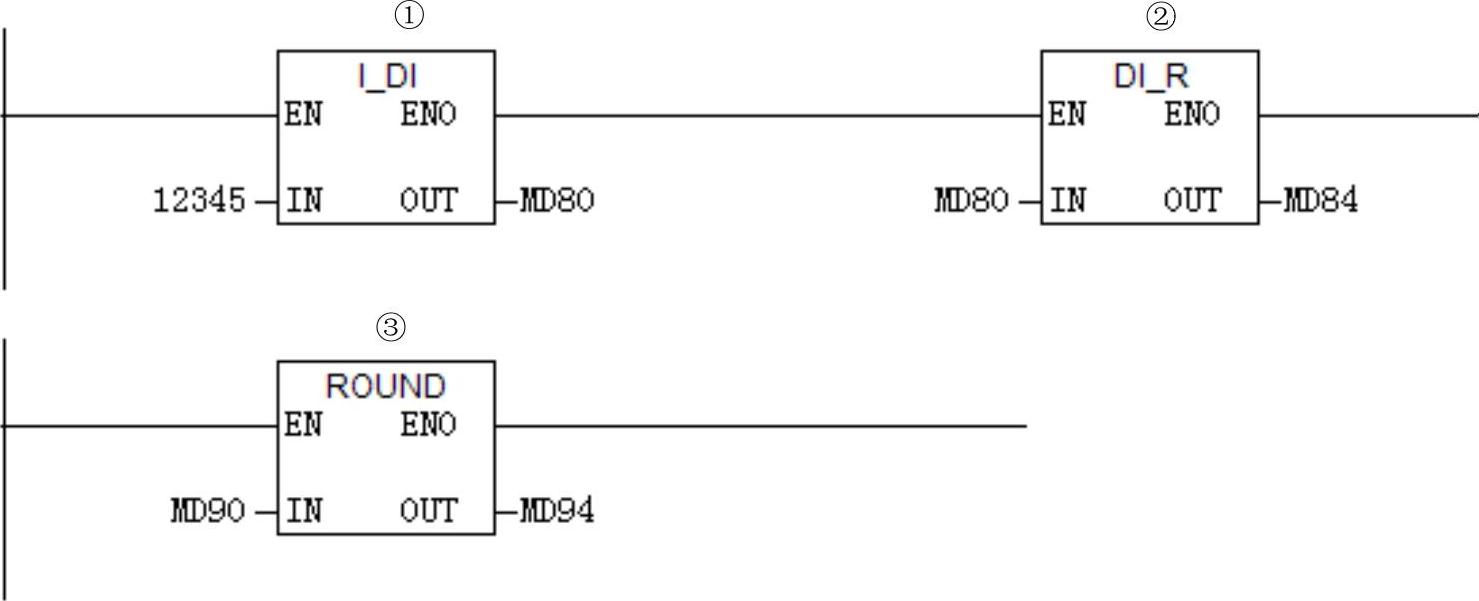

整数与实数的转换指令的应用如图5-61所示。

图5-61 整数与实数的转换指令

①I_DI：整数转换为双整数。

②DI_R：双整数转换为实数。

③ROUND：实数转换为双整数，4舍6入5取偶。

注意：

数据源地址和目的地址要与数据类型相匹配。

2.BCD码与整数之间的转换

有时外设数据的输入格式为BCD码，在控制程序中作数据处理时需要转换为整数或实数类型。16位的BCD码可以与整数相互转换，数值范围-999～+999；32位的BCD码可以与双整数相互转换，数值范围-9999999～+9999999。BCD码与整数的转换指令如图5-62所示。

图5-62 BCD码与整数的转换指令

注意：

BCD_I指令输入端的数据类型必须为BCD码，否则将引发BCD码转换错误，导致CPU停机故障。

I_BCD指令输入端的数据如果超出允许的数值范围-999～+999，则转换不被执行，输入端的数据直接送入输出端。
