项目说明
1.项目描述
如图6-2所示，已知圆柱体三视图，在A3幅面的图纸上，按1∶2的比例先作形体的三面投影图，然后再根据三面投影图绘制正轴测投影图。要求符合投影规律、图面清洁、线条流畅、轮廓线清晰。
2.工具
画图板、A3纸、丁字尺、三角板、圆规、2H 铅笔、2B铅笔、橡皮擦。
教学目标
单体轴测投影图的绘制项目引入的教学目标是为学习者做一个学习示范，展示根据单体三视图绘制单体轴测投影图的具体步骤。
工作任务
1.A4图纸标题栏的绘制。
2.定椭圆的中心，画菱形。
3.画椭圆。
4.画下底椭圆。
5.作出两边轮廓线，标注尺寸。
6.擦去多余线，检查加深。
7.填写标题栏和会签栏。
项目实施
1.A4图纸标题栏的绘制，如图6-3（a）所示。
2.根据图6-2圆柱体三视图尺寸，以1∶1比例定椭圆的中心，画菱形，如图6-3（b）所示。

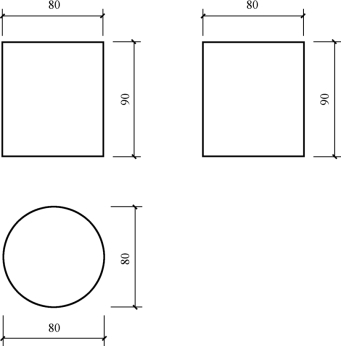

图6-2 圆柱体三视图
画出轴测轴OX、OY，从O 点沿轴向直接量圆半径，得切点1、2、3、4。过各点分别作轴测轴的平行线，即得圆的外切正方形的轴测图——菱形。过1、2、3、4作菱形各边的垂线，得交点O1、O2、O3、O4，O1、O2就是菱形短对角边的顶点，O3、O4都在菱形的长对角线上。
3.画椭圆，如图6-3（c）所示。
以O1、O2为圆心，O11为半径画出大圆弧
、
；以O3、O4为圆心，O31为半径画出小圆弧
、
。四个圆弧连成的就是近似椭圆。
4.画下底椭圆，如图6-3（d）所示。
5.作出两边轮廓线，标注尺寸，如图6-3（e）所示。
6.擦去多余线，检查加深，如图6-3（f）所示。
7.填写标题栏和会签栏，完成全图，如图6-3（g）所示。

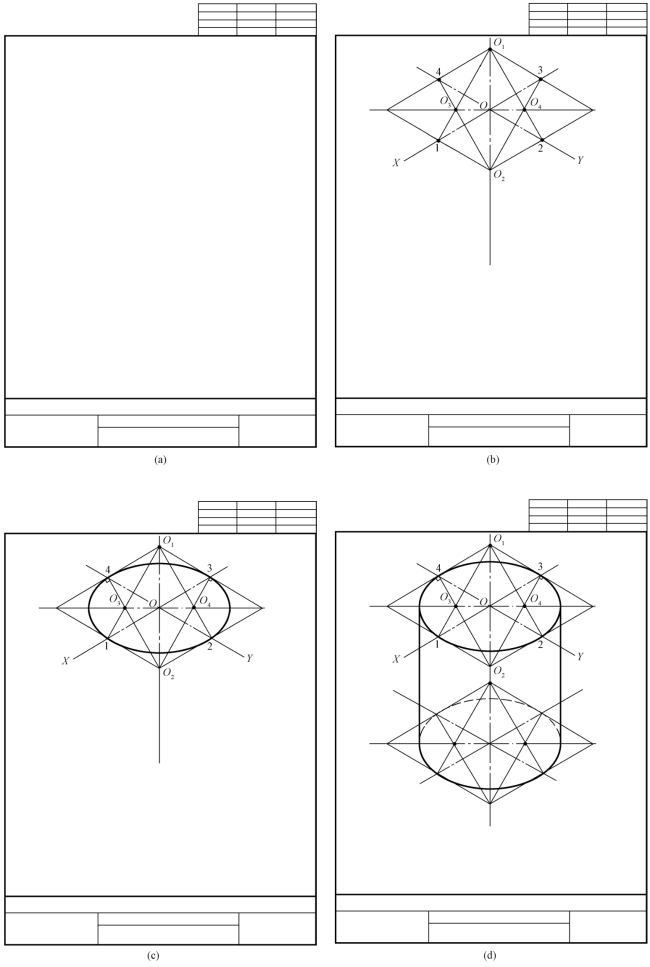

图6-3 圆柱正等轴测投影图的绘制
（a）A4图纸标题栏；（b）画菱形；（c）画椭圆；（d）上下底椭圆

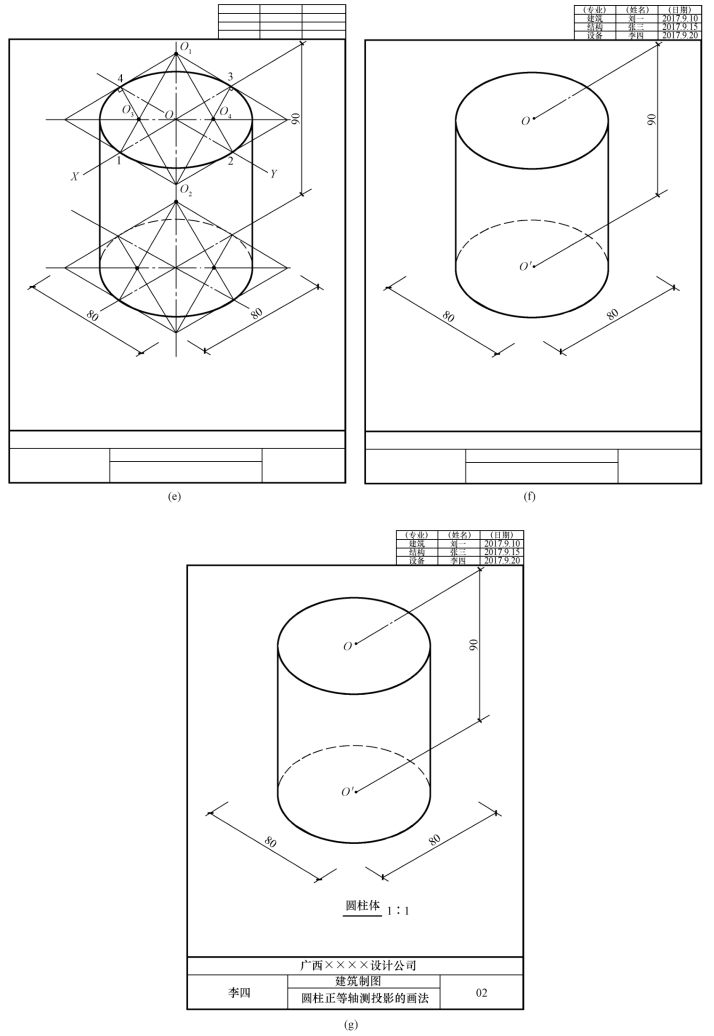

图6-3 圆柱正等轴测投影图的绘制（续）
（e）画出轮廓线；（f）检查加深；（g）圆柱正等轴测投影最后成图
