1.任务描述

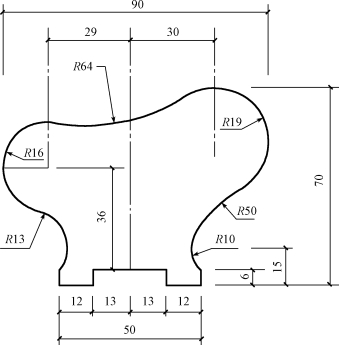

（1）如图1-56所示，在A4幅面的图纸，按所给比例用尺规绘制所给图样。要求连接光滑、粗细分明、交接正确。

pagenumber_ebook=33,pagenumber_book=26

图1-56　徒手轮廓1∶1

（2）在图纸空白处徒手绘制上述图样（比例不限）。

2.任务提示

（1）尺规绘制时，可按项目引入1的绘图流程开展任务。

（2）徒手绘制时，无须按尺寸绘制。

本章小结

通过本章的学习，了解本课程的地位和作用，能够正确使用绘图工具；掌握房屋建筑制图图线标准；掌握绘制平面几何图形的方法。

思考与练习

一、单项选择题（在每个小题的备选答案中，只有一个符合题意。）

1.现行标准《房屋建筑制图统一标准》（GB/T50001—2017）的代号“GB/T”的含义是（　）。

A.强制性国家标准　B.强制性行业标准

C.推荐性国家标准　D.推荐性行业标准

2.建筑施工图样上的尺寸，除标高和总平面图外，均应以（　）为单位。

A.米（m）　B.分米（dm）

C.厘米（cm）　D.毫米（mm）

3.A0号幅面的图纸其尺寸为（　）mm。

A.1189×841　B.1000×800

C.841×594　D.594×420

4.某图形图名的字高采用10mm，则位于其右侧的比例字高宜为（　）mm。

A.9　B.8

C.7　D.6

5.下列不是建筑平面图常用比例的是（　）。

A.1∶50　B.1∶100

C.1∶150　D.1∶200

6.在土建工程图中，细点画线一般表示（　）。

A.剖面线　B.定位轴线

C.可见轮廓线　D.假想轮廓线

7.中粗线是介于粗线和中线之间的图线线宽，其线宽值为（　）。

A.0.35b　B.0.7b

C.0.75b　D.1.0b

8.当虚线与单点长画线相交时，下列说法正确的是（　）。

A.应交在画线处　B.应交在空隙处

C.应交在单点长画线的点上　D.以上均不正确

9.图样上的尺寸大小应为物体的（　）。

A.细部尺寸　B.轮廓尺寸

C.绘图尺寸　D.实际尺寸

10.关于尺寸标注中尺寸线的说法，下列错误的是（　）。

A.尺寸线必须单独画出，不能用其他图线代替

B.标注线性尺寸时，尺寸线必须与所注的尺寸方向平行

C.尺寸线不能画在其他图线的延长线上

D.当有几条相互平行的尺寸线时，大尺寸要注写在小尺寸的里面

11.对于倾斜的线性尺寸的标注的说法，下列错误的是（　）。

A.倾斜方向的尺寸数字字头要有保持朝上的趋势

B.应尽量避免在斜线30°范围内注写尺寸

C.在斜线30°范围内注写尺寸时，可将尺寸线断开，水平书写尺寸数字

D.在斜线30°范围内注写尺寸时，尺寸数字要随着尺寸线一起倾斜

二、多项选择题（在每个小题的备选答案中，有两个或两个以上符合题意。）

1.下列是建筑总平面图的常用比例的是（　）。

A.1∶500　B.1∶1000

C.1∶1500　D.1∶2000

E.1∶5000

2.关于图线的应用，下列说法错误的是（　）。

A.形体的主要可见轮廓线用中粗实线表示

B.图例填充线用细实线表示

C.形体的不可见轮廓线用中虚线表示

D.断开界线用中波浪线表示

E.断开界线用细折断线表示

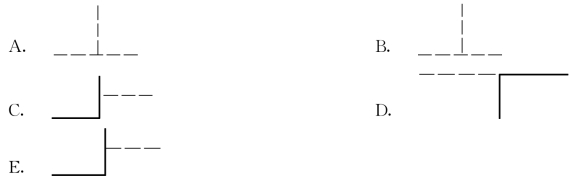

3.关于图线的画法，下列画法错误的是（　）。

pagenumber_ebook=35,pagenumber_book=28

4.一个完整的线性尺寸标注应包含（　）。

A.尺寸界线　B.尺寸箭头

C.尺寸数字　D.尺寸起止符号

E.尺寸线

5.关于尺寸标注中尺寸界线的画法，下列说法正确的是（　）。

A.应用细实线画出

B.一端应离开图样轮廓线不应小于2mm

C.另一端宜超出尺寸线2～3mm

D.图样轮廓线、中心线不可用作尺寸界线

E.尺寸界线应与尺寸线成45°角

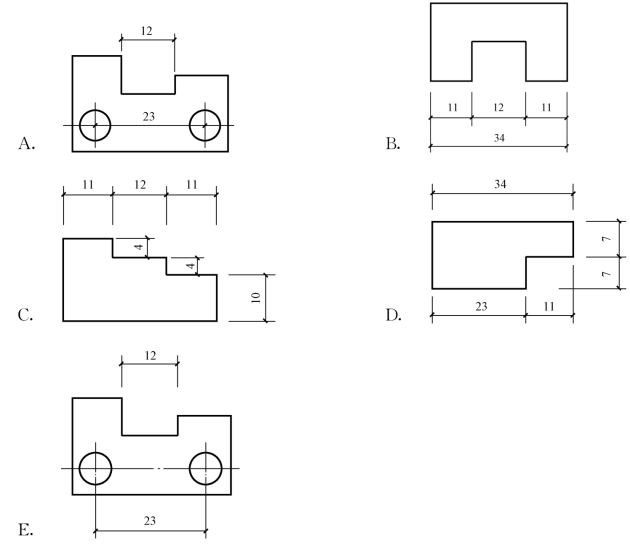

6.关于尺寸标注的画法，下列画法错误的是（　）。

pagenumber_ebook=36,pagenumber_book=29
