DSK系统BPSK信号测试-添加恢复同步脉冲和传统眼图比较
【摘要】：DSK系统可以如下进行设置。保证BPSK输入信号正常显示，装载BPSK的接收机.out文件到DSK，开始运行DSK。图17.11 带有恢复同步脉冲BPSK眼图在这个图中产生了彩色的眼图，它表明在MF输出轨迹位于屏幕的哪个位置。不添加同步脉冲，传统眼图显示如图17.12所示。图17.12 BPSK眼图图1-53作图步骤3.用圆弧连接直线和圆弧连接直线和圆弧的作图方法同前面介绍的两种连接方法类似，即分别按照连接直线和圆弧的方法求出圆心和切点。
创建一个眼图是确定我们的接收机是否很好的工作的一种最好的方法。DSK系统可以如下进行设置。
（1）本书CD中包含wav文件（在test_signals文件夹中开头为BSPK RRC的文件，用于执行BPSK方均根升余弦操作）能够通过任何音频播放器（CD播放器、PC声卡或其他设备）播放，这些音频文件可以用来充当BPSK发射机。信号可以通过输入连接到DSK的ADC。或者使用第2个DSK作为发射机，运行类似C语言程序代码来实现本书第16章介绍的脉冲调制BPSK发射机（但使用方均根升余弦滤波器而不是一个升余弦滤波器）。或者使用第2个DSK充当发射机，运行winDSK6的commDSK应用程序。
（2）使用winDSK6或者一个示波器来验证输入到DSK的信号接近但未达到DSK编码的最高范围（典型的-1V<x<+1V）
（3）连接信号源到DSK的输入。
（4）连接DSK编码器的两个通道（左通道和右通道）按照下面的方式输入到DSK编码器示波器的两个输入通道。设定连接DSK左边输出的示波器通道的显示为触发模式。可以在示波器上同时显示两个输入通道。
（5）保证BPSK输入信号正常显示，装载BPSK的接收机.out文件到DSK，开始运行DSK。
当示波器显示图像时，可以看到如图17.11所示的图像。

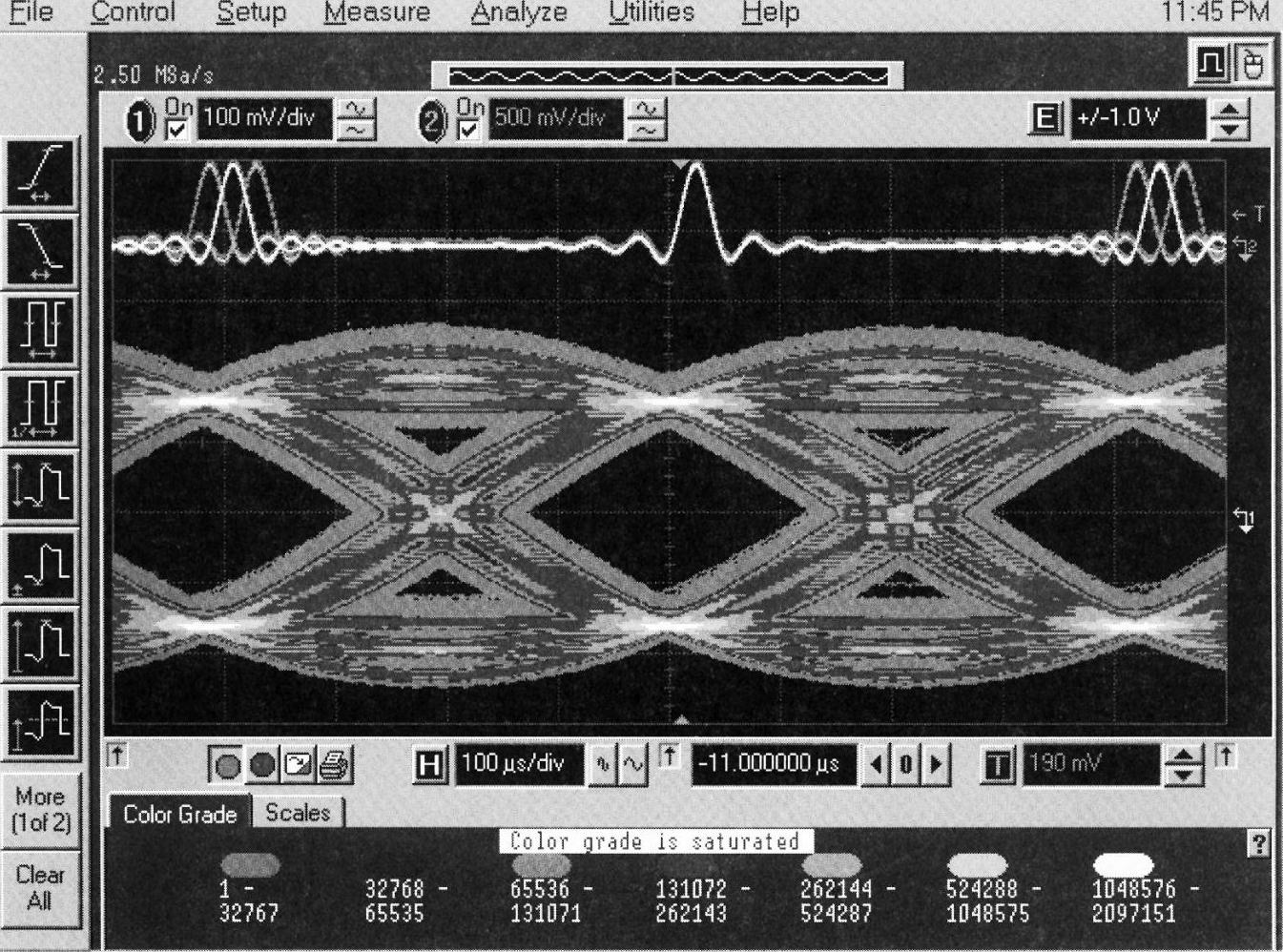

图17.11 带有恢复同步脉冲BPSK眼图
在这个图中产生了彩色的眼图（文中图片只能显示为灰色），它表明在MF输出轨迹位于屏幕的哪个位置。在实际屏幕的顶层显示了同步脉冲。中心同步脉冲非常稳定，这是由于它被用于触发示波器。在中心脉冲前后的同步脉冲清楚地表明，ML同步恢复环路跟踪的轨迹偶尔会出现在最大眼图开口的位置的两侧。这个非常小的同步误差将导致同步波动，它将导致眼图开口在水平和竖直方向上逐渐闭合。眼图开口越大表明接收机的性能越好。
不添加同步脉冲，传统眼图显示如图17.12所示。

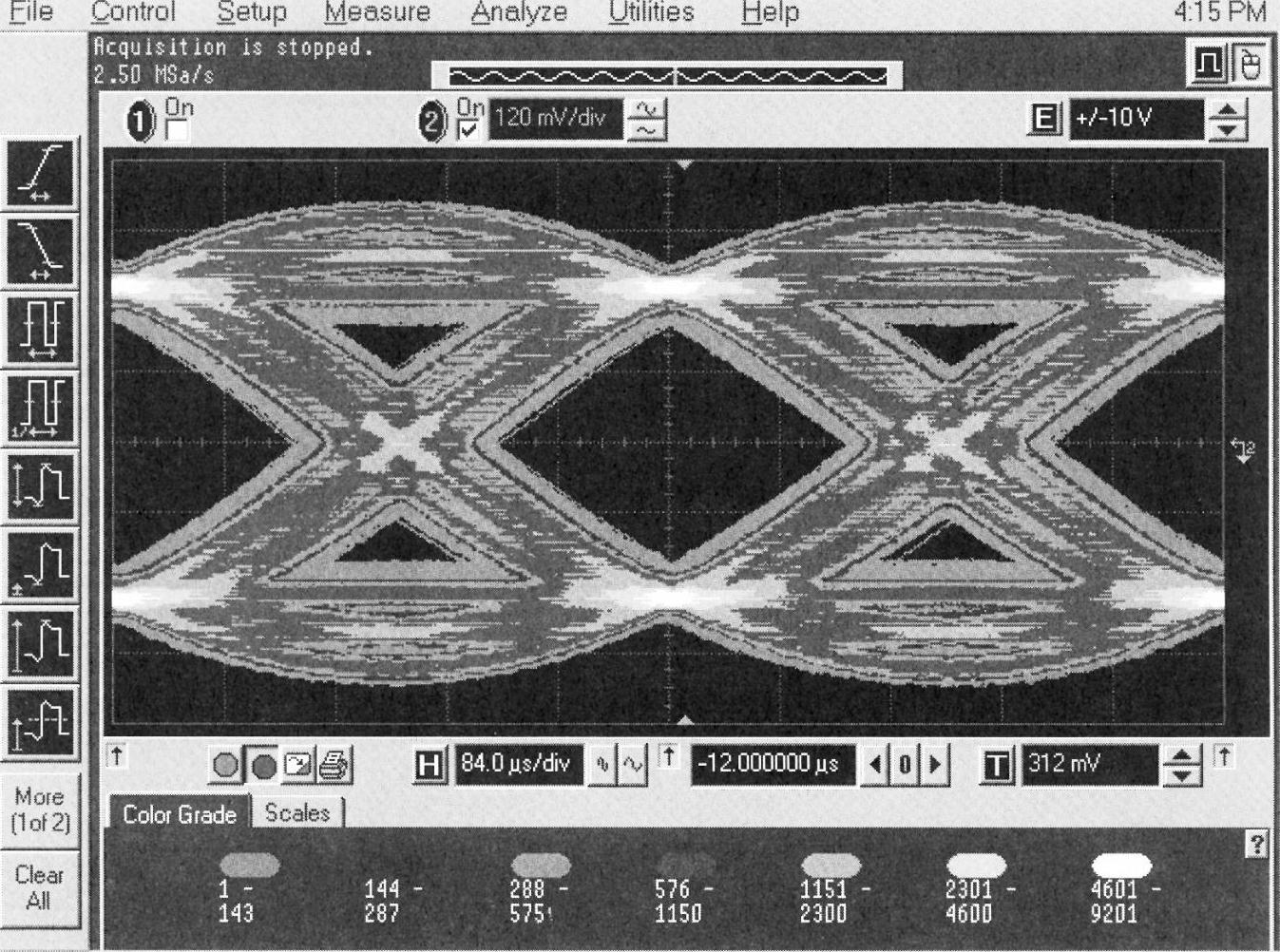

图17.12 BPSK眼图
