至今为止，世界上已有几十种用于成组技术的机械零件编码系统，应用最广的是奥匹兹分类编码系统。该系统是1964年西德Aachen 工业大学H.OPITZ 教授领导开发的，很多国家以它为基础建立了各自的分类编码系统，如日本的KK-3 系统以及我国的JLBM-1 系统。图9-2JLBM-1 分类编码系统编码示例回转类零件——锥套 材料：45 钢（锻件）；非回转类零件——连接板 材料：HT150......
2023-06-29
机械零件和夹具的分类编码系统
【摘要】：有关零件分类编码系统与成组技术相关的书刊中已有详细介绍，不再赘述。夹具结构设计的分类编码系统JJBM系用于加工中心上根据工件的主要几何形状和尺寸，再加上已决定的定位、夹紧方案用以检索加工非回转体类零件的孔系组合夹具的结构设计方案。机械加工夹具分类编码系统WJ/Z319—1993由兵器工业标准化研究所和北京理工大学共同提出，1993年发布。总体说来，JJBM系统对机械制造企业制订本企业夹具分类编码系统具有参考价值。
约50年前，计算机还在襁褓之中，成组技术（GT）传到德国之时，为了使零件分类方法系统化和科学化，奥匹茨（Opitz）教授“以数代形”创建了以机床零件为主要对象的第一个零件分类编码系统，此后三四十年中随着计算机技术的飞速发展，数以百计的零件分类编码系统在世界各工业发达国家如雨后春笋般被开发出来，既促进了成组技术的推广和应用，也推动了计算机辅助工艺设计（CAPP）技术的大步前进。总结三四十年全球GT在机械制造业中的作用和意义，可以用以下三句话来概括：相似原理、重用原则、柔性原由。这样一套系统化和科学化的分类编码方法在其他工程中也得到了仿效和应用。有关零件分类编码系统与成组技术相关的书刊中已有详细介绍，不再赘述。在夹具设计中也仿效采用了这种分类编码系统，迄今为止已研究和开发过两类夹具设计的分类编码系统：一类是由笔者为清华大学CIMS实验研究中心（CIMS/ERC）研发的夹具结构设计时用作检索的分类编码系统；另一类是由北京理工大学研发的夹具分类编码系统。现作简介如下。夹具结构设计的分类编码系统JJBM系用于加工中心上根据工件的主要几何形状和尺寸，再加上已决定的定位、夹紧方案用以检索加工非回转体类零件的孔系组合夹具的结构设计方案。图1-4a为JJBM系统的基本结构图，图b为第5、6位码的标志或属性。
机械加工夹具分类编码系统（JJDM）WJ/Z319—1993由兵器工业标准化研究所和北京理工大学共同提出，1993年发布。系统采用三个相互独立的层次分别描述夹具、夹具部件、夹具零件。关于JJDM系统的总体结构见图1-5。其第1位码为夹具系统的分类和夹具零部件，其中代码0标准夹具即为常说的机床附件，包括顶尖、卡盘、分度头和台虎钳等，代码1通用夹具可调夹具即为本书所指通用可调整夹具。代码4成组夹具即指专业化可调整夹具。对标准夹具和通用夹具可调夹具因有较多企业均有市售商品出售，故在主码中分类以后再用规格标记，就十分清楚。对专用夹具和成组夹具因由各企业自制，再由辅码表示定位夹紧方式等，对夹具整体的描述比较清晰。对组合夹具而言，因各生产组合夹具的工厂都有相应的行业标准，主码如何编码尚可进一步研究，但在辅码中表述应用中的状态是值得肯定的。表1-2为JJDM系统中非标准夹具第1～6位码分类代码表。总体说来，JJBM系统对机械制造企业制订本企业夹具分类编码系统具有参考价值。

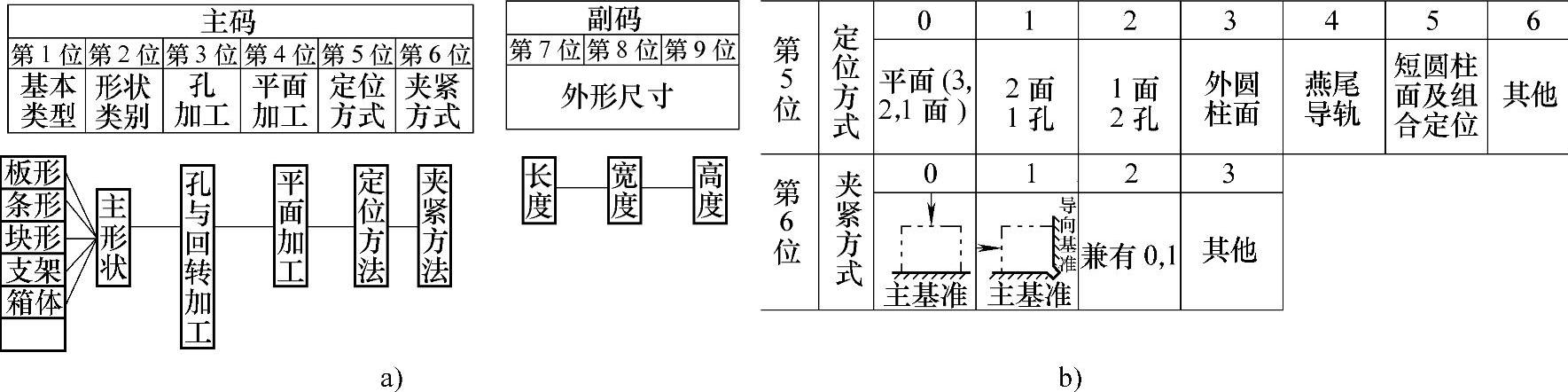

图1-4 夹具结构设计的分类编码系统
a）JJBM系统的基本结构图 b）第5、6位码的标志或属性

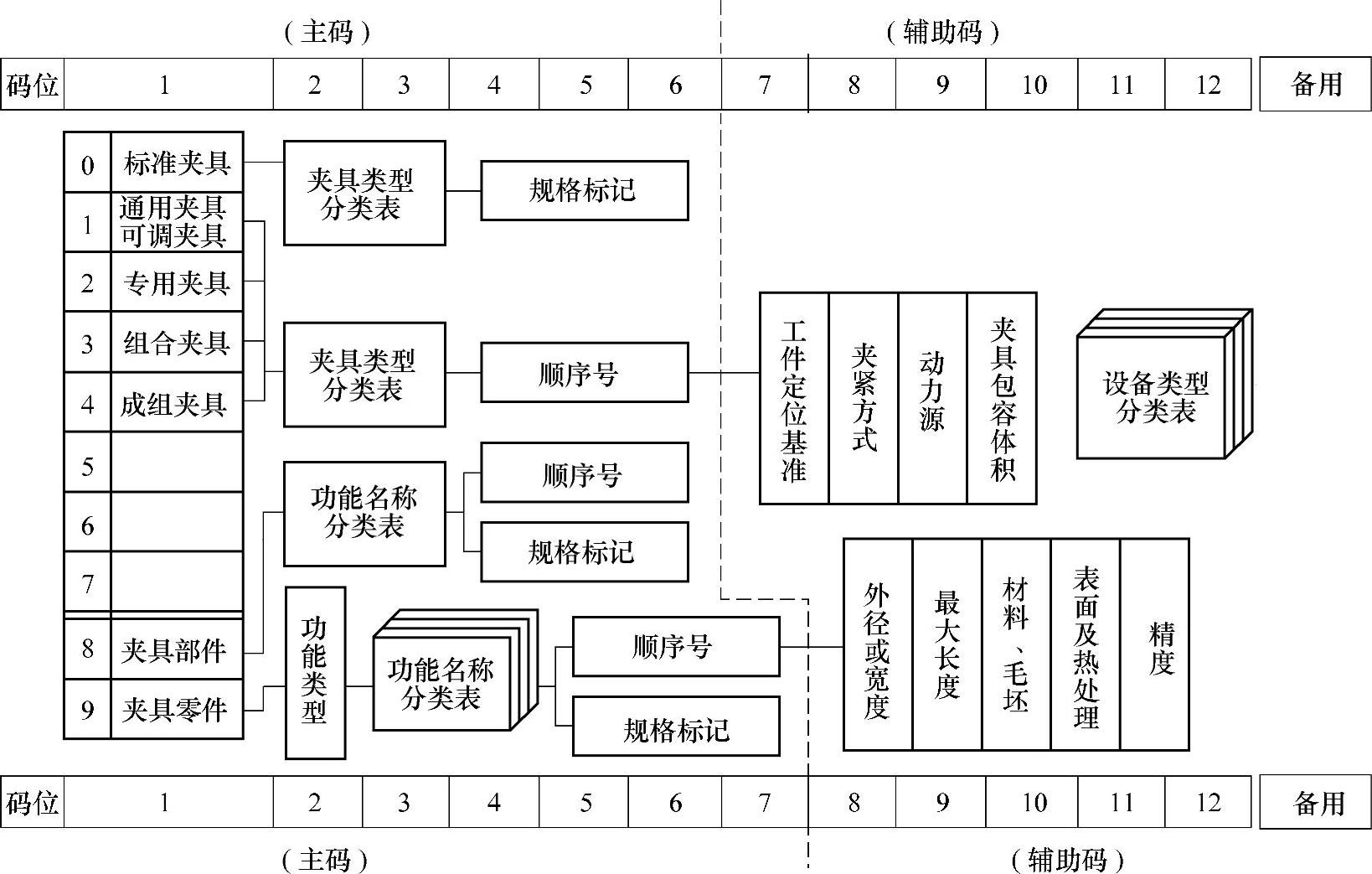

图1-5 JJDM机械加工夹具分类编码系统
表1-2 JJDM系统中非标准夹具第1～6位码分类代码表
