PC网卡/CP443-1/CP343-1等通信处理器诊断以太网故障的方法

2023-06-23 理论教育版权反馈

【摘要】：表1-72 国内生产的玻璃纤维增强聚丙烯性能图12-94 诊断状态2.用途玻璃纤维增强聚丙烯成型制品，可采用注射、挤出和模型等方法生产成型塑料制品。国内部分生产厂玻璃纤维增强聚丙烯的技术指标见表1-73～表1-75。

用CP343-1、CP443-1和CP1613A2等通信处理器（甚至PC的网卡）进行以太网的故障诊断简单易行，在通信的故障诊断中较为常用，但应用的前提是系统中安装有以上通信处理器的一种或者几种。以下分别介绍。

1.用PC网卡（或者CP1613A2）诊断以太网故障

用PC网卡（或者CP1613 A2）可以非常便捷地检测网络是否已经联通，具体使用＂PING＂功能进行测试。方法如下：

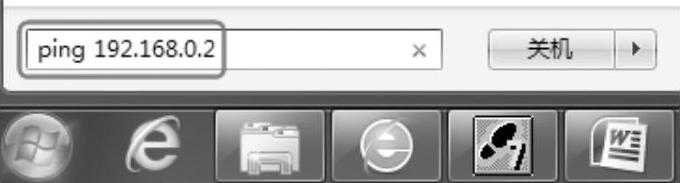

1）单击Windows系统的“开始”按钮，在Windows窗口的左下方弹出一个方框，输入“PING+IP地址”，这里的IP地址就是试图联通目标的IP地址（例如本例是192.168.0.2），如图12-88所示，单击计算机的“Enter”键，这时计算机试图和IP地址为192.168.0.2的对象连接。

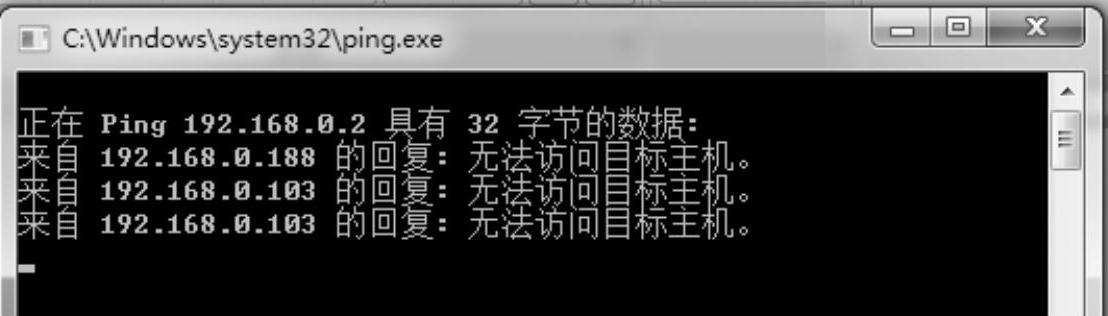

2）PING运行结果解读。如图12-89所示，表示计算机的IP地址是“192.168.0.188”，而目标地址是“192.168.0.2”，无法建立连接。无法建立连接原因大致有如下几种：

①IP地址设置不正确，例如PC的IP地址与目标地址不在同一网段，本例中计算机的IP地址是“192.168.0.188”，而目标地址是“192.168.0.2”，显然在一个网段。

②子网掩码不相同。应设置相同，一般设为“255.255.255.0”。

③网线断开。如网线断裂，网络接头松动，特别是RJ45接头容易松动等。

④试图连接的目标站点断电。

图12-88 PING目标对象

图12-89 PING运行结果-未联通

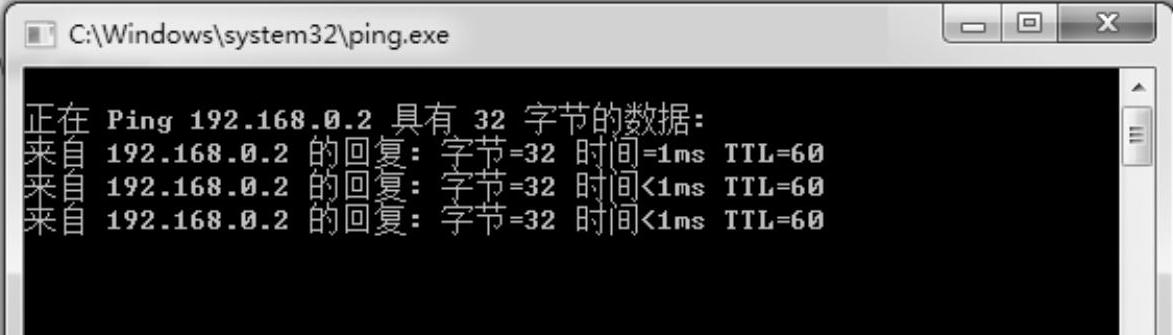

检查发现，目标地址是“192.168.0.2”的CP343-1模块断电，通电后，再做“PING”操作，如图12-90所示。表明：目标地址是“192.168.0.2”的CP343-1模块，在1ms内做出响应，说明CP343-1模块到交换机是联通的。

图12-90 PING运行结果-联通

2.用CP443-1（CP343-1）诊断以太网故障

CP443-1（CP343-1）诊断以太网连接状态也比较简单，以下用一个例子介绍。

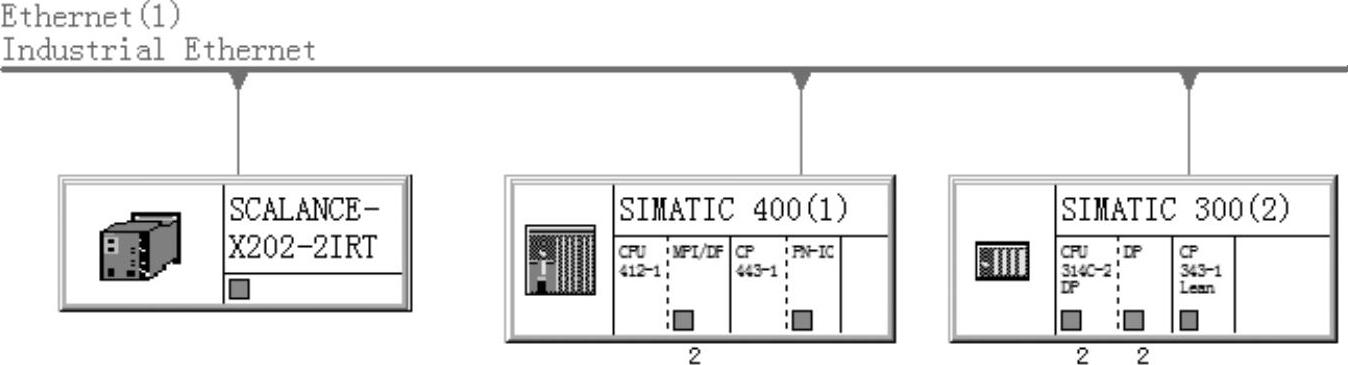

【例12-9】某控制系统采用工业以太网通信，其网络组态如图12-91所示，请用CP443-1诊断网络的连接状态。

图12-91 网络组态

解：本例客户端的IP地址为192.168.0.1，服务器端的IP地址为192.168.0.3。具体方法如下：

方法1：

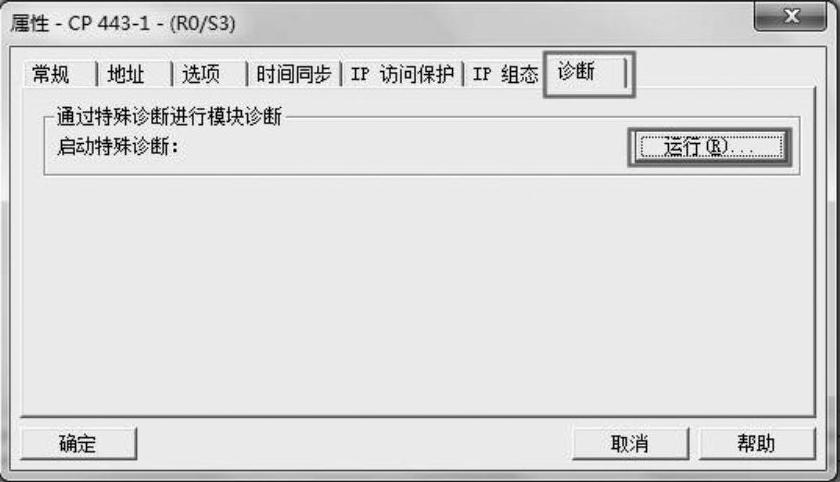

1）打开硬件组态界面，选中“CP443-1”（或者CP343-1），单击鼠标右键，单击弹出的快捷菜单中的“对象属性”子菜单，弹出如图12-92所示界面，选中“诊断”选项卡，单击“运行”按钮，弹出诊断界面。

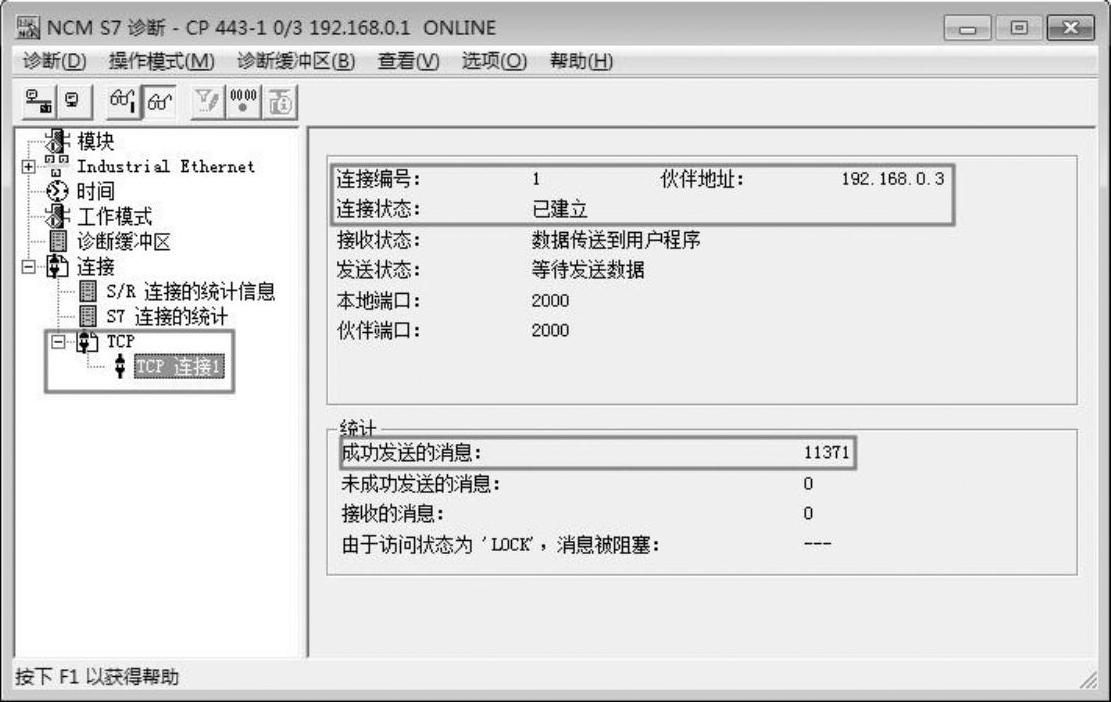

2）如图12-93所示，单击“监控”按钮，单击目录树“连接”→“TCP”→“TCP连接1”，可以看到界面的右侧显示：连接已建立，建立连接的伙伴地址为192.168.0.3。说明以太网连接没有断开。

图12-92 打开诊断

图12-93 连接状态

图12-94 诊断状态

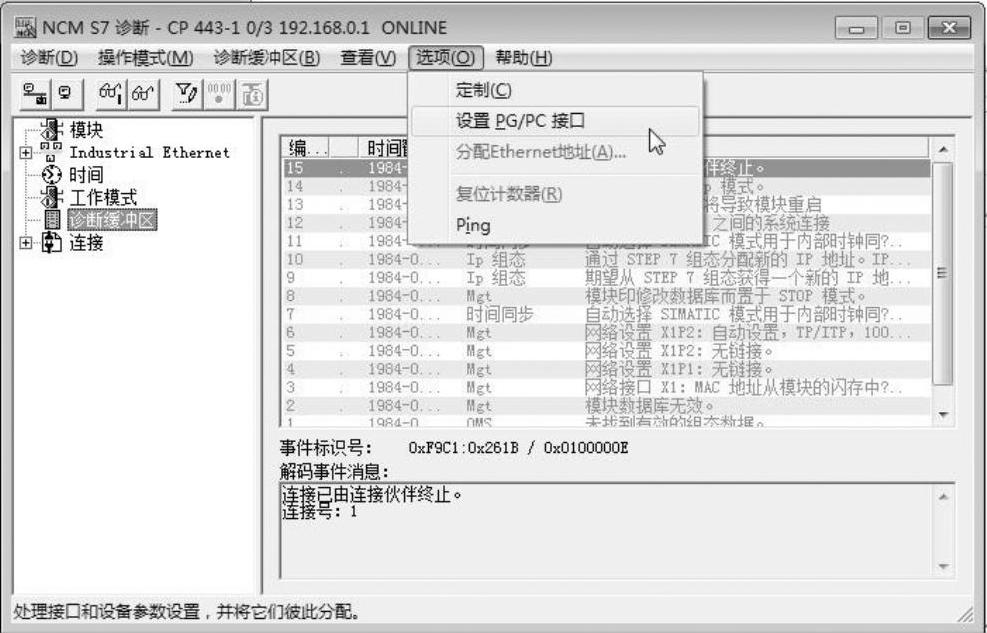

3）如图12-94所示，单击“监控”按钮，单击目录树“连接”→“诊断缓冲区”，可以看到界面的右侧显示，连接已经由连接伙伴终止，说明以太网连接断开了，进一步检查，发现IP地址192.168.0.3伙伴站断电了，至此故障原因找到了。

方法2：

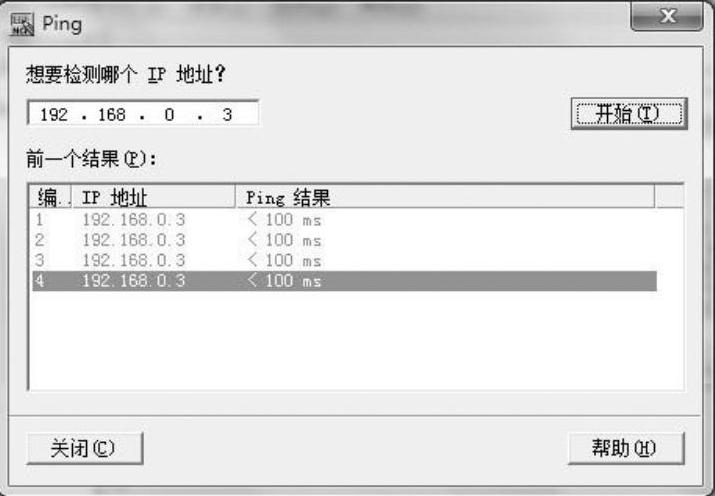

单击“选项”→“Ping”，如图12-95所示。弹出如图12-96所示的界面，单击“开始”按钮，可以看到在100ms内，IP地址为192.168.0.3的目标对象做出响应，可见以太网处于连接状态。

图12-95 打开Ping界面

图12-96 Ping的结果
