使用断点调试程序的方法及步骤
【摘要】：2）在程序编辑器界面的菜单栏中，单击“视图”→“断点栏”，调出断点调试工具栏，此时的断点调试工具栏是灰色。
1.“断点”调试简介
断点调试是调试程序的一种常用方法，C语言等高级语言支持断点调试功能，西门子的S7-300/400PLC支持这种调试功能。
断点调试是指在程序的某一行设置一个断点，调试时，程序运行到这一行就停下来，然后可以一步一步往下调试，调试过程中可以观察各个变量当前的值，如出现错误，调试到出错的代码行即显示错误，停下。编程者借助显示的异常代码或者数值，找出程序中的错误。
2.“断点”调试实施方法
以下用一个简单的例子说明断点调试的过程，简单的调试程序如下：
1）在程序编辑器界面的菜单栏中，单击“调试”→“操作”，弹出如图6-51所示的界面，选中“测试操作”选项，单击“确定”按钮。
2）在程序编辑器界面的菜单栏中，单击“视图”→“断点栏”，调出断点调试工具栏，此时的断点调试工具栏是灰色。单击工具栏上的“打开在线/离线”按钮
，确保STEP7与PLC处于“连接”状态，此时可以看到：断点工具栏是亮色，表明可以使用该工具栏了。

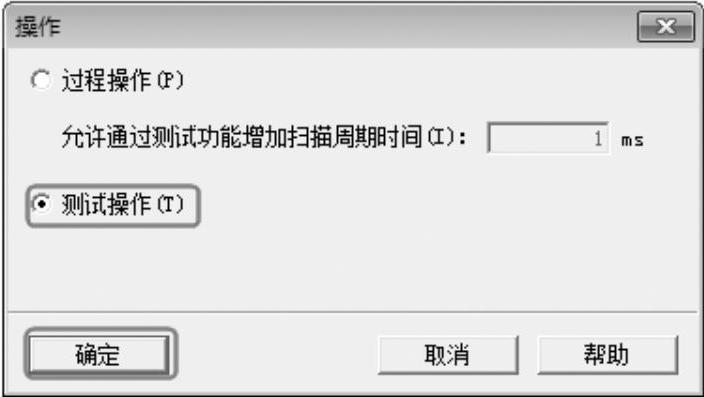

图6-51 操作
3）单击断点工具栏上的“断点激活（开/关）”按钮
，将程序切换到指令表状态，选中“1处”，单击断点工具栏的“设置/删除断点”按钮
，完成设置断点，如图6-52和图6-53所示。

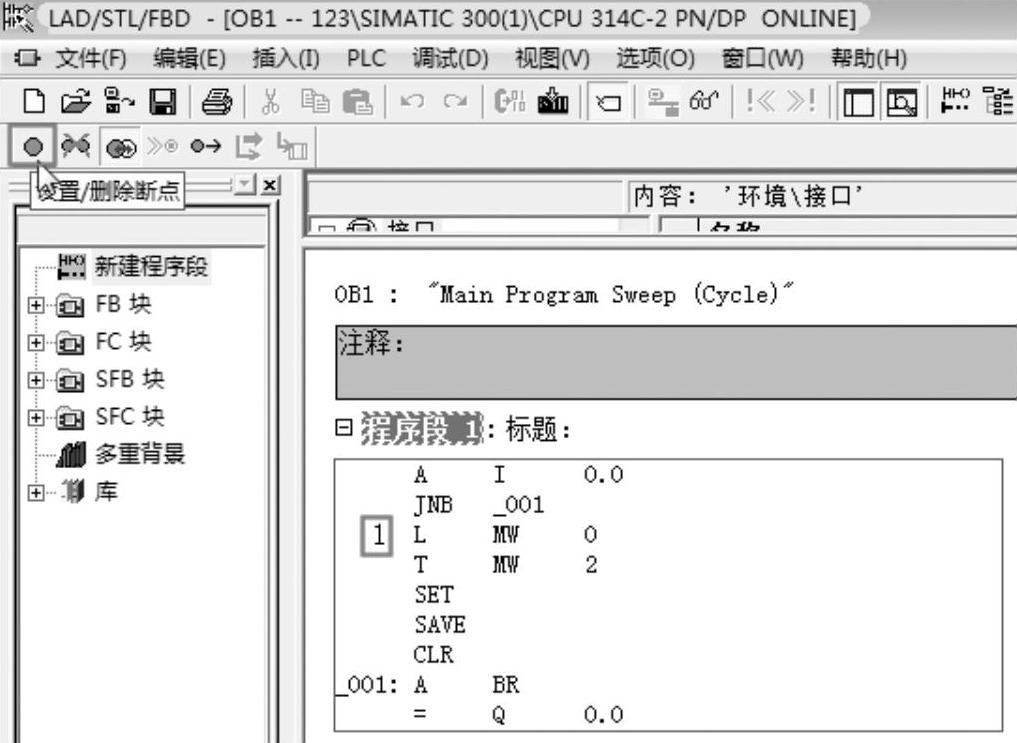

图6-52 设置断点（1）

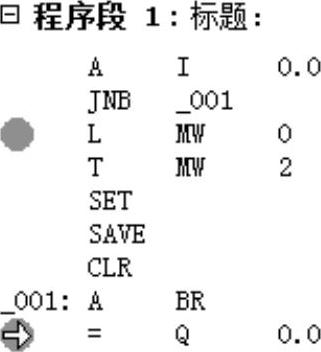

图6-53 设置断点（2）
4）单击断点工具栏的“下一语句”按钮
一次，则程序执行停止在如图6-53所示的两个断点中的其中一个断点的位置，并显示在此位置的当前值。此时CPU处于“HOLD”状态。
