旋转特征是三维设计中最常用的特征之一,是由一个草图绕一个旋转轴旋转一定的角度(多为360°),草图截面扫过的空间形成的特征。车削加工的零件大多可以由旋转特征来完成。

1.旋转凸台

(1)使用SolidWorks软件绘制一个顶面直径为50 mm,底面直径为100 mm,高为100 mm的圆台。

建模步骤如下。

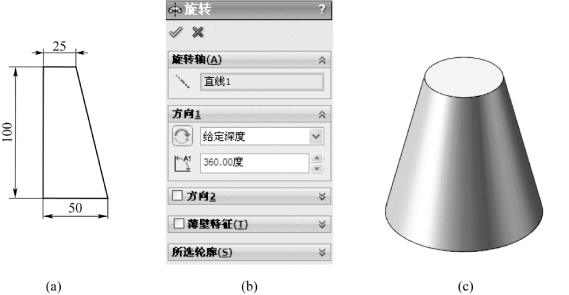

①编辑草图。先绘制一个圆台的半截面,即一个直角梯形,如图3-19(a)所示。

②在不退出草图编辑的状态下,单击“特征”工具栏中的“旋转凸台/基体”按钮 pagenumber_ebook=75,pagenumber_book=69 或选择菜单栏“插入”→“凸台/基体”→“旋转”命令,进入旋转凸台特征编辑状态。在窗口的左侧会出现“旋转”属性管理器,如图3-19(b)所示。旋转特征最常用的参数是“旋转轴”和“方向1”,这两个标签默认是展开的状态。如果在草图中只绘制了一条中心线,则软件会默认以该条中心线为旋转轴,如果草图中没有绘制中心线或者绘制了多条中心线,则软件无法选择中心线,需要用户在绘图区域中单击一条线作为旋转轴。可以修改“方向1”标签中的“方向1角度”文本框中的数值,如果想形成半个圆台,则可以将角度改为180°。更改后按〈Enter〉键,在绘图区域会有相应的预览,如果是预期的效果,则可以单击“确定”按钮 pagenumber_ebook=76,pagenumber_book=70 ,退出属性管理器。该梯形沿中心线旋转一周后,其所扫过的空间区域即为一个圆台,形成指定的完整的圆台效果如图3-19(c)所示。

注意:在使用旋转特征时,图形中最好有且只有一条中心线,该中心线即为旋转轴。

pagenumber_ebook=76,pagenumber_book=70

图3-19　旋转特征

(2)设计案例3。根据图3-20所示的尺寸,进行带轮建模。

①分析图3-20。由于该带轮存在两个8°的斜面,无法直接通过拉伸特征来完成,并且该带轮的外边缘是由R200 mm的圆弧组成,因此主体只能通过旋转特征来完成建模。完成主体后,中间的φ40 mm的圆孔可以通过拉伸切除生成,另外4个φ30 mm的圆孔也可以通过拉伸切除完成。

pagenumber_ebook=76,pagenumber_book=70

图3-20　带轮

②新建文件。

③建立草图。选择“前视基准面”进行草图的绘制,并注全尺寸,绘制的草图轮廓如图3-21所示。

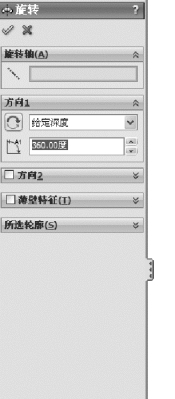

④旋转凸台特征。单击“旋转凸台/基体”按钮 pagenumber_ebook=76,pagenumber_book=70 ,弹出“旋转”属性管理器,如图3-22所示。从“旋转”属性管理器中的“旋转轴”选项卡可以看出,“旋转轴”选项为空,在绘图区域中并没有旋转之后的预览效果。这是因为在绘制草图时,绘制了水平和垂直两条中心线,建模软件无法识别哪条是真正的旋转轴。此时,需要我们在绘图区域中的旋转轴上面单击。再单击之后,预览效果立即出现了,再单击“确定”按钮即可。

pagenumber_ebook=77,pagenumber_book=71

图3-21　草图

pagenumber_ebook=77,pagenumber_book=71

图3-22　“旋转”属性管理器

⑤检查结构布局。

⑥建立草图。在带轮的腹板面上绘制草图,如图3-23所示。

⑦拉伸切除特征。完成的效果如图3-24所示。

pagenumber_ebook=77,pagenumber_book=71

图3-23　草图

pagenumber_ebook=77,pagenumber_book=71

图3-24　最终效果

2.旋转切除

旋转切除是指草图沿着指定的旋转轴旋转一周,草图范围所扫过的空间的材料将被删除,即减材料,与之前介绍的拉伸切除特征类似。

(1)使用旋转切除特征的基本步骤如下。

①编辑草图。

②旋转切除特征。在不退出草图编辑的状态下,单击“特征”工具栏中的“旋转切除”按钮 pagenumber_ebook=78,pagenumber_book=72 或选择菜单栏“插入”→“切除”→“旋转”命令,进入旋转切除编辑状态,其属性管理器的设置与旋转凸台基本相同,不再赘述。

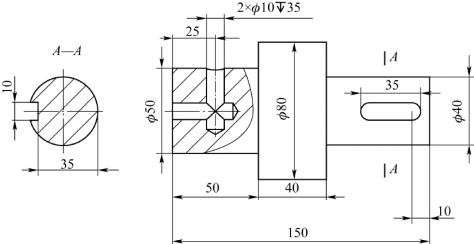

(2)设计案例4。根据图3-25所示的尺寸,进行轴建模。

pagenumber_ebook=78,pagenumber_book=72

图3-25　轴

①分析图3-25,该形体是一个阶梯轴,右侧有一个键槽,左侧有两个盲孔。阶梯轴的主体部分可以用旋转凸台特征完成,而键槽可以用拉伸切除特征完成,两个盲孔因为存在钻头角,所以无法通过拉伸切除特征完成,只能通过旋转切除特征完成。

②新建文件。

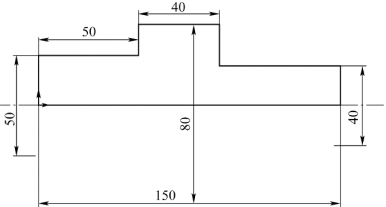

③建立草图。该阶梯轴的主体结构可以由旋转凸台特征完成,同时也可以由拉伸凸台特征完成。因为拉伸特征需要分别拉伸φ50 mm、φ80 mm、φ40 mm的圆柱,建模速度比较慢,所以最好采用旋转凸台特征,绘制的草图如图3-26所示。

pagenumber_ebook=78,pagenumber_book=72

图3-26　草图1

注意:在绘制图3-26所示草图1的时候要注意,草图中最好绘制一条中心线,且该中心线即为旋转特征所用的旋转轴,这样SolidWorks软件就会自动将该中心线默认为旋转轴。

④旋转凸台特征。因绘制的草图只有一条中心线,所以在使用旋转凸台特征命令时软件默认以该中心线作为旋转轴,得到所要建立的轴的主体。

⑤建立草图。轴的左侧有两个盲孔,需要应用两次旋转切除特征。首先绘制竖直的盲孔草图,在右视基准面绘制,如图3-27所示。

注意:绘制两个盲孔没有先后顺序,但是不可在一个草图里面同时绘制两个盲孔的草图。

pagenumber_ebook=79,pagenumber_book=73

图3-27　草图2

⑥旋转切除特征。当草图完全定义后,单击“旋转切除”按钮 pagenumber_ebook=79,pagenumber_book=73 。从预览中确定无误后,单击属性管理器中的“确定”按钮。

⑦建立草图。绘制水平盲孔的,在右视基准面绘制,如图3-28所示。

⑧旋转切除特征。当草图完全定义后,单击“旋转切除”按钮 pagenumber_ebook=79,pagenumber_book=73 。从预览中确定无误后,单击属性管理器中的“确定”按钮。

pagenumber_ebook=79,pagenumber_book=73

图3-28　草图3

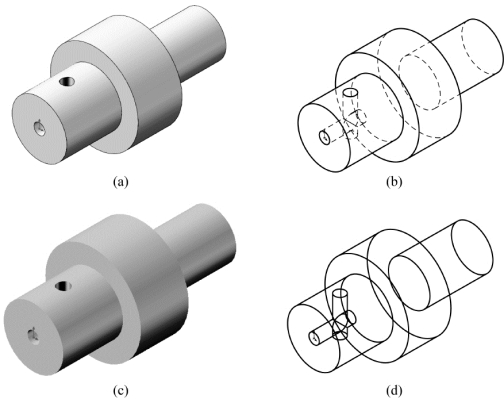

绘制完上述两个孔后的模型如图3-29(a)所示。可以使用鼠标旋转模型来检查两个盲孔是否正确,但是从外观上无法直接查看两个孔的相贯线是否正确。此时,可以调节视图的“显示样式”,以达到更好的观察零件模型的效果。在“视图(前导)”工具栏中单击“显示样式”按钮 pagenumber_ebook=79,pagenumber_book=73 ,在弹出的选项中选择“隐藏线可见”按钮(第四个),零件模型所有可见的线以实线显示,不可见的线以虚线显示,其显示效果如图3-29(b)所示。再次单击“显示样式”按钮,在弹出的选项中选择“带边线上色”按钮 pagenumber_ebook=79,pagenumber_book=73 (第一个),零件将变成上色状态,即显示三维效果,并且所有可见的边线都显示。如果选择“上色”按钮(第二个),则零件模型将显示三维效果,但是可见边线不显示,其效果如图3-29(c)所示。如果选择“消除隐藏线”按钮 pagenumber_ebook=80,pagenumber_book=74 (第三个),则只显示可见线条,不可见线条隐藏。

显示所有的线条,其效果如图3-29(d)所示。操作者在使用SolidWorks软件进行建模的过程中,要根据自己的情况,实时调节模型的显示样式,以方便建模。

pagenumber_ebook=80,pagenumber_book=74

图3-29　显示样式

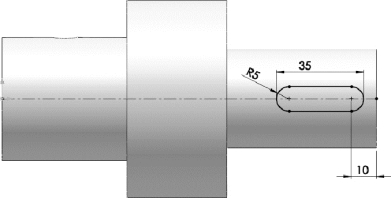

⑨建立草图。轴上右侧的键槽需要通过拉伸切除的方法进行建模。选择右视基准面进行草图绘制,将模型的显示样式设置为“消除隐藏线”显示状态,绘制的草图如图3-30所示。

pagenumber_ebook=80,pagenumber_book=74

图3-30　草图4

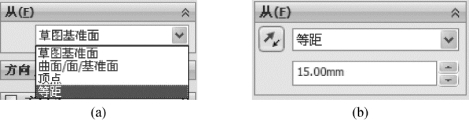

⑩拉伸切除特征。单击“特征”工具栏中的“拉伸切除”按钮 pagenumber_ebook=80,pagenumber_book=74 ,进入拉伸切除的编辑状态。从绘图区域的预览可以看出,默认情况下的拉伸切除是从所绘制的草图所在的平面开始切除的,并不是模型的实际效果。我们希望拉伸切除的效果是:从草图所在的平面空出来一段,再进行拉伸切除。单击“拉伸切除”属性管理器中的“从”标签中“开始条件”右侧的下拉箭头,会弹出4个选项,如图3-31(a)所示,选择了“等距”之后,“从”选项卡将发生变化,出现一个“等距值”的文本框,在文本框中填入“15 mm”,即表示从草图所在的平面开始空15 mm的距离再开始拉伸切除。“等距值”前面 pagenumber_ebook=80,pagenumber_book=74 按钮可以调节等距的方向,向前或向后,如图3-31(b)所示。“方向1”标签的设置这里不再赘述。得到的最终效果如图3-32所示。

pagenumber_ebook=81,pagenumber_book=75

图3-31　开始条件

pagenumber_ebook=81,pagenumber_book=75

图3-32　最终效果

注意:在对轴上键槽进行建模的时候,经常需要使用“等距拉伸切除”。也可以新建基准面来完成键槽特征,但是采用新建基准面的方法速度较慢,在此次建模过程中不建议采用。
