本方法适用于测定钛合金中铬的含量，测定范围为0.10%～2.50%。按试样溶液显色，以不加铬标准溶液的一份为参比液，测量吸光度，绘制成校准曲线。......
2023-06-23
钼含量的测定方法及校准曲线绘制
【摘要】：4）校准曲线的绘制：于数个100mL容量瓶中，分别加入0mL、0.50mL、1.00mL、2.00mL、3.00mL、4.00mL、5.00mL钼标准溶液，以下按分析步骤进行。以不加钼标准溶液的一份为参比溶液，测量吸光度，绘制成校准曲线。用氨水溶解不纯的三氧化钼后，过滤、灼烧夹杂的氧化物，再称量。根据两次称量之差，计算试样中钼的含量。铬、钒的干扰用亚铁还原法消除。本方法适用于测定钛合金中钼的含量，测定范围为0.50%～9.00%。
1.硫氰酸盐分光光度法
（1）方法提要 在硫酸介质中，以二价铜为催化剂，以硫脲将六价钼还原成五价钼，五价钼与硫氰酸盐生成橙红色络合物，于470nm波长处测量吸光度，从校准曲线上查出钼量。
本方法适用于测定钛合金中钼含量，测定范围为0.50%～9.00%（质量分数）。
（2）主要试剂
1）硫脲溶液：100g/L。
2）硫氰酸钾溶液：500g/L。
3）硫酸铜溶液：10g/L。
4）钼标准溶液：0.10mg/mL。
5）硝酸（1.42g/mL）。
6）硫酸（1+1）。
7）钛基体溶液（2mg/mL）：称取0.5g金属钛（质量分数大于99.9%）置于150mL烧杯中，加入40mL硫酸，加热至试样溶解，滴加硝酸至溶液紫色消失，煮沸除去氮的氧化物，冷却，移入250mL容量瓶中，用水稀释至刻度，摇匀。
（3）分析步骤
1）试样量：按表3-37称取试样，精确至0.0001g。
2）试样溶液的制备：将试样置于150mL烧杯中，加40mL硫酸（1+1），加热溶解后，滴加硝酸至溶液紫色消失为止，继续加热煮沸除去氮的氧化物，冷却，用水吹洗烧杯壁，摇匀，移入250mL容量瓶中，用水稀释至刻度，摇匀。
按表3-37分取上述溶液，将试液置于100mL容量瓶中，用水稀释至约60mL，加20mL硫酸（1+1），摇匀，加1.0mL硫酸铜溶液、4mL硫氰酸钾溶液、10mL硫脲溶液，用水稀释至刻度，摇匀，放置20min。

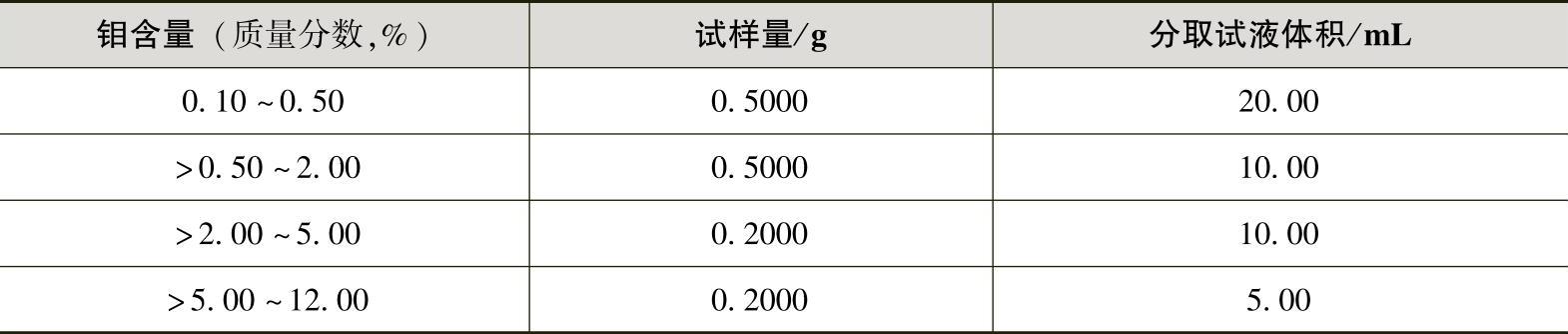

表3-37 取样量
空白试验：用同样的分析步骤和相同的全部试剂与试样平行进行。
3）测量：将部分溶液移入1cm吸收皿中，以空白试验溶液为参比液，于465nm波长处测量吸光度，从校准曲线上查得相应的钼量。
当显色液中含2mg以上的铬时，应在空白试验溶液中加入近似量的铬以消除其影响。
4）校准曲线的绘制：于数个100mL容量瓶中，分别加入0mL、0.50mL、1.00mL、2.00mL、3.00mL、4.00mL、5.00mL钼标准溶液，以下按分析步骤进行。以不加钼标准溶液的一份为参比溶液，测量吸光度，绘制成校准曲线。

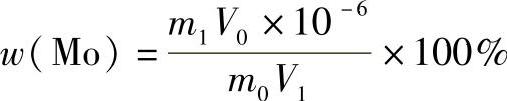

（4）结果计算 试样中钼的质量分数的计算公式为
式中 m1——自校准曲线上查得的钼量（mg）；
m0——显色的试液中所含的试样量（mg）；
V0——试样总体积（mL）；
V1——分取试液的体积（mL）。
2.α-安息香肟重量法
（1）方法提要 在冷的酸性介质中，钼与α-安息香肟生成不溶性沉淀物，经过滤、灼烧、称量后得到不纯的三氧化钼。用氨水溶解不纯的三氧化钼后，过滤、灼烧夹杂的氧化物，再称量。根据两次称量之差，计算试样中钼的含量。铬、钒的干扰用亚铁还原法消除。
本方法适用于测定钛合金中钼的含量，测定范围为0.50%～9.00%（质量分数）。
（2）试剂
1）饱和溴水。
2）硫酸亚铁铵溶液：100g/L。
3）α-安息香肟乙醇溶液：20g/L。
4）α-安息香肟洗涤液：移取10mLα-安息香肟乙醇溶液，加10mL硫酸（1+1），用水稀释至500mL，摇匀。使用前置于冰水中降温。
（3）分析步骤
1）试样量：钼含量为0.50%～2.00%时称取2.0g试样，钼含量为2.00%（大于）～4.00%时称取1.0g试样，钼含量为4.00%（大于）～6.00%时称取0.75g试样，钼含量为6.00%（大于）～9.00%时称取0.5g试样，精确至0.0001g。
2）测量：将试样置于300mL烧杯中，加30mL硫酸（1+1），加热至试样完全溶解，滴加硝酸至溶液紫红色消失为止，继续加热至冒硫酸烟，冷却，用水稀释至约100mL。
将上述溶液置于冰水中，冷却至10℃以下（含铬、钒的试样，加5mL硫酸亚铁铵溶液），在不断搅拌下，加入20～25mLα-安息香肟乙醇溶液（每10mg钼需加入5mL，最后再过量5mL），继续搅拌，加5mL饱和溴水至溶液呈淡黄色，再加5mLα-安息香肟乙醇溶液，搅拌片刻，放置15min，以中速滤纸过滤，用α-安息香肟洗涤液洗涤烧杯2次或3次，用小块滤纸擦洗杯壁上的沉淀并冲洗于漏斗里的滤纸上，用洗涤液洗涤10～12次。
将沉淀及滤纸一并置于铂坩埚中，烘干，灰化后移入马弗炉中，于500℃灼烧90～120min，取出置于干燥器中，冷却至室温，称量（m1）。
于铂坩埚中加入25mL氨水，加热至三氧化钼完全溶解，以中速滤纸过滤，并用热氨水（1+99）洗涤8～10次，再用温水洗涤3～4次。
将沉淀连同滤纸一并移入原坩埚中，烘干，灰化，然后移入马弗炉中，在800℃下灼烧30min，取出后置于干燥器中，冷却至室温，称量（m2）。
（4）结果计算 试样中钼的质量分数的计算公式为
式中 m1——三氧化钼和铂坩埚的质量（g）；
m2——残渣和铂坩埚的质量（g）；
0.6665——三氧化钼换算成钼的系数；
m——试样的质量（g）。
有关材料化学分析实用手册的文章
- 详细阅读
-
阳极极化曲线测定方法详解详细阅读
测定阳极极化曲线的目的在于判断应用阳极保护的可能性和确定阳极保护的三个主要参数。测定金属的阳极极化曲线时，可按以下步骤进行：1）先测定金属在给定介质中的自然腐蚀电位，这一电位表示金属在活化状态时的表面特性。2）用暂态法测绘出金属的阳极极化曲线，扫描速度为1V/h。3）用稳态测量法，在工作电位范围内测绘出阳极极化曲线。图4-11所示的是430不锈钢在0.5mol/L硫酸溶液中的阳极极化曲线，并由此得到阳极保护的三个主要参数。......
2023-06-23
-
钛合金中锆含量的测定方法详细阅读
本方法适用于不含铌、钽和铪元素的钛合金中锆含量的测定，测定范围为0.50%～5.00%。于瓷坩埚中加入4g焦硫酸钾，放入高温炉内，于700℃加热至得到清亮的熔融物，取出冷却，放入300mL烧杯中，加50mL水，加热浸取熔块。......
2023-06-23
-
钛合金中钒含量的测定方法详细阅读
本方法适用钛合金中钒含量的测定，测定范围为1.00%～10.00%。3）校准曲线的绘制：称取0.10g海绵钛或不含钒的钛合金，溶解，分取10.00mL钛溶液数份，分别置于数个125mL分液漏斗中，分别加入0mL、2.00mL、4.00mL、6.00mL、8.00mL、10.00mL钒标准溶液B，在摇动下滴加高锰酸钾溶液，以下按分析步骤进行，以不加钒标准溶液的一份为参比液，测量吸光度，绘制成校准曲线。......
2023-06-23
-
环境监测：溶解氧含量及测定方法详细阅读
溶解于水中的分子态氧称为溶解氧。大气压下降、水温升高、含盐量增加，都会导致溶解氧含量降低。清洁地表水溶解氧含量接近饱和。当水体受到有机物质、无机还原性物质污染时，溶解氧含量降低，甚至趋于零，此时厌氧微生物繁殖活跃，水质恶化。各种溶解氧测定仪就是依据这一原理工作的。氧电极法适用于地表水、地下水、生活污水、工业废水和盐水中溶解氧的测定，不受色度、浊度等影响，快速简便，可用于现场和连续自动测定。......
2023-11-23
-
绘制圆弧曲线的技巧与方法详细阅读
图4-5圆心、半径或直径画圆图4-6三点画圆以“两点”方式绘制圆。在下拉菜单中单击:“绘图”→“圆弧”。图4-11几种圆弧的画法以“三点”方式绘制圆弧。2)起点、圆心、角度:指定圆弧的起点、圆心、角度来绘制圆弧。......
2023-06-20
-
染整化验：标准曲线法测定待测组分含量，问题与详细阅读
在工作曲线上查得该溶液中待测元素的浓度，从而计算出试样中待测组分的含量。待测溶液的浓度应在此范围内，不得将工作曲线任意延长。标准系列与待测溶液应经相同的化学处理，只有充分验证，确认省略某些操作对测定结果无影响时，才可省略某些操作。......
2023-10-28
-
绘制高级曲线的方法与参数设置详细阅读
高级曲线是指由基本元素组成的一些特定的图形或特定的曲线。一旦输入结束，一个带有中心线的轴或孔被绘制出来。5）用户设定完曲线后，单击“确定”，按照系统提示输入定位点以后，一条公式曲线就绘制出来。图5-40a中的余弦曲线采用公式曲线绘制，其参数设置如图5-40b所示。......
2023-06-22
相关推荐
