系统容量配置月度校核的重要性
【摘要】：根据典型月负荷日平均用电量对初步配置的系统容量进行校核。初步配置的系统容量为:风力发电机容量为0.7MW,光伏阵列容量为0.8MW,抽水蓄能机组容量为0.12MW,利用月负荷对系统容量进行校核。图5-131月份净负荷及抽水蓄能机组发电量和抽水耗水量的比较图5-131月份净负荷及抽水蓄能机组发电量和抽水耗水量的比较
根据典型月负荷日平均用电量对初步配置的系统容量进行校核。
初步配置的系统容量为:风力发电机容量为0.7MW,光伏阵列容量为0.8MW,抽水蓄能机组容量为0.12MW,利用月负荷对系统容量进行校核。
(1)典型月负荷日平均用电量,如图5-6所示。
(2)按1月份的日均负荷分布图,对初步配置的风力发电机的容量、光伏阵列的容量、抽水蓄能机组的容量进行校核。
(3)按7月份的日均负荷分布图,对初步配置的风力发电机的容量、光伏阵列的容量、抽水蓄能机组的容量进行校核。
由图5-7～图5-12可以看出:
1)风力发电量的波动较大,光伏发电量的波动较小,因为风速的变化波动大,太阳能日均辐射量相对比较稳定。
2)1月的风力发电量和光伏发电量之和比负荷用电量大；7月的风力发电量和光伏发电量之和与负荷用电量相当。

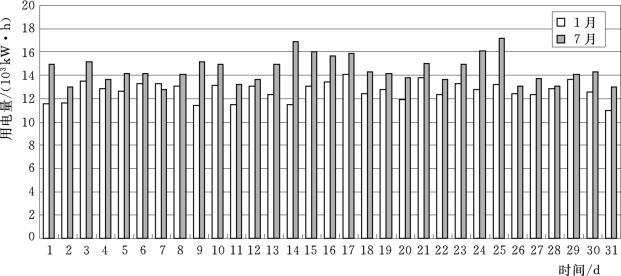

图5-6 1月和7月月负荷日平均用电量分布图

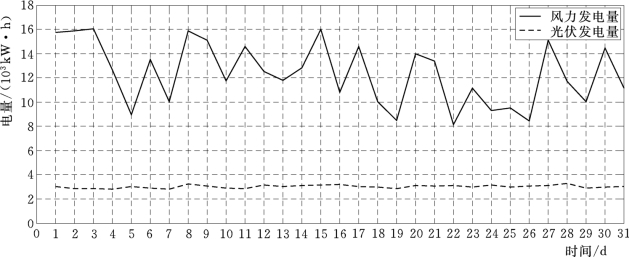

图5-7 1月份风力发电量和光伏发电量
图5-8 1月份负荷用电量与风力发电和光伏发电量之和的比较
图5-9 1月份净负荷与抽水蓄能机组发电量和抽水耗水量的比较

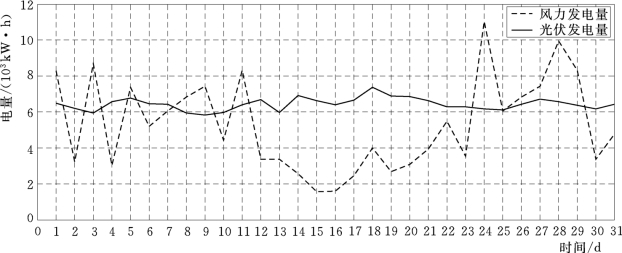

图5-10 7月份风力发电量和光伏发电量
图5-11 7月负荷用电量与风力发电和光伏发电量之和的比较

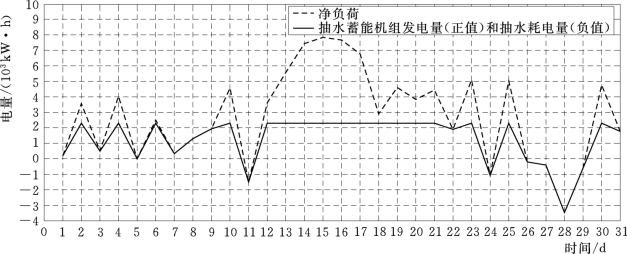

图5-12 7月净负荷与抽水蓄能机组发电量和抽水耗水量的比较
3)初步配置抽水蓄能机组的容量为120kW,在1月的负荷失电率低,最高为0.3,7月的负荷失电率高,最高可达到0.7。
4)考虑到日风速和日负荷变化比月风速和月负荷变化更剧烈,所以根据净负荷与抽水蓄能机组发电量和抽水耗水量的比较(见图5-9和图5-12),调整抽水蓄能机组的容量为420kW,保证月负荷不失电,且盈余量最小。
5)调整抽水蓄能机组容量为420kW后1月和7月净负荷及抽水蓄能机组发电量和抽水耗水量的比较如图5-13和图5-14所示,从图中可以看出,抽水蓄能机组容量调整为420kW后月负荷不失电。

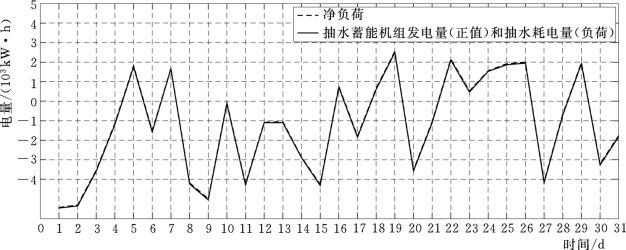

图5-13 1月份净负荷及抽水蓄能机组发电量和抽水耗水量的比较(月校核后)
