系统容量配置的月校核优化方法
【摘要】：根据月负荷平均日电量曲线,校核风—光—抽蓄复合发电系统中风力发电机、光伏阵列、抽水蓄能机组的容量配置。第一步:选取1年中4个典型月负荷曲线。第三步:将风力发电量和光伏发电量与负荷比较,得到系统电量的盈亏,如图4-9所示。根据初步配置的抽水蓄能机组的容量,计算其抽水耗电量和发电量。
根据月负荷平均日电量曲线,校核风—光—抽蓄复合发电系统中风力发电机、光伏阵列、抽水蓄能机组的容量配置。
第一步:选取1年中4个典型月负荷曲线(比如1月、4月、7月、10月)。
第二步:根据初步配置的风力发电机、光伏阵列的容量,利用当月的日平均风速数据和太阳能辐射数据,分别求各典型月的风力发电和光伏发电的日平均发电量。
第三步:将风力发电量和光伏发电量与负荷比较,得到系统电量的盈亏,如图4-9所示。

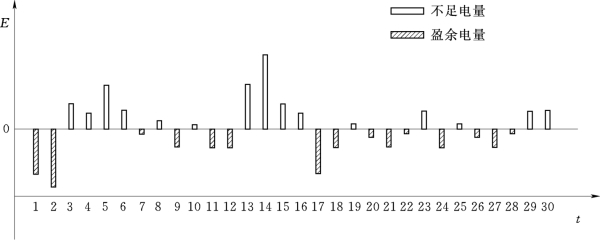

图4-9 典型月的日平均风力发电量和光伏发电量与负荷比较的盈亏量分布图
第四步:根据系统电量的盈亏分布,控制抽水蓄能机组的运行工况:当有不足电能时,抽水蓄能机组运行在水轮机工况,发电供给负荷用电；当有盈余电能时,抽水蓄能机组运行在水泵工况,将多余电能用于抽水,转换为水能储存起来。根据初步配置的抽水蓄能机组的容量,计算其抽水耗电量和发电量。

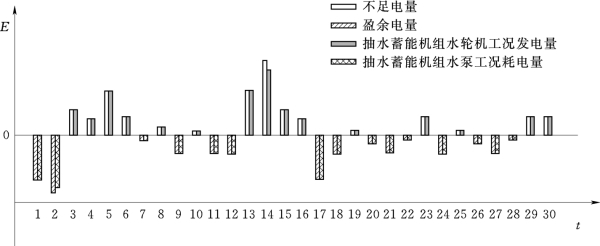

图4-10 典型月的系统日平均盈亏电量与抽水蓄能机组发电量或抽水耗电量的比较分布图
第五步:比较系统电量的盈亏与抽水蓄能机组的抽水量和发电量,如图4- 10所示,计算负荷的失电率和多余电能,如果能满足当月的日平均累计亏欠量及保证连续阴雨天和无风天气的要求,则进行日负荷校核；如果不能满足当月的日平均累计亏欠量和保证连续阴雨天和无风天气的要求,则调整抽水蓄能机组的容量,重新根据月负荷进行校核；如果调整抽水蓄能机组的容量仍不能满足当月的日平均累计亏欠量和保证连续阴雨天和无风天气的要求,则根据年负荷曲线,重新选择风力发电机和光伏阵列的容量,并配置相应的抽水蓄能机组的容量(注意:根据年负荷曲线重新配置风力发电机和光伏阵列容量时,需将本次配置的不满足要求的各容量值排除)。
