可逆式水泵水轮机可按给定出力运行和按给定流量运行。因为本复合发电系统中抽水蓄能是平衡系统的功率的,因此,按给定出力运行。给定的出力即为复合发电系统的净负荷Ppl。

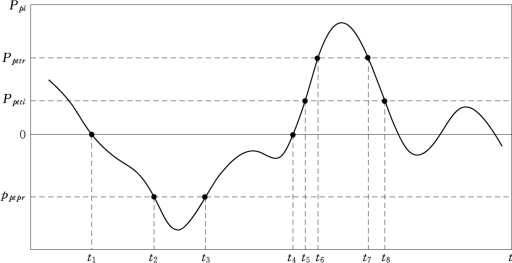

为了说明可逆式水泵水轮机的运行控制,假设净负荷曲线如图3-13所示。图中,Ppttr为水轮机工况的额定功率,Pptpr为水泵工况的额定功率,Ppttl为水轮机工况的启动功率和停机功率。

分两种情况讨论:

(1)当Ppl＞0(用符号Pplp表示)时,抽水蓄能机组运行在水轮机工况,再分三种情况讨论:

1)当Pplp＜Ppttl时,抽水蓄能机组不运行。

2)当Ppttl≤Pplp＜Ppttr时,抽水蓄能机组按净负荷功率Ppl运行在水轮机工况。

3)当Ppttr≤Pplp时,抽水蓄能机组按水轮机工况的额定功率Ppttr运行。

(2)当Ppl＜0(用符号Ppld表示)时,抽水蓄能机组运行在水泵工况,再分两种情况讨论:
