可逆式水泵水轮机的特性曲线分析

2023-06-23 理论教育版权反馈

【摘要】：图2-10可逆式水泵水轮机的水泵工况特性曲线可逆式水泵水轮机在水轮机工况下的运转综合特性曲线如图2-11所示,图中给出了等效率线η、等开度线a0、出力限制线。

1.水轮机工况特性曲线

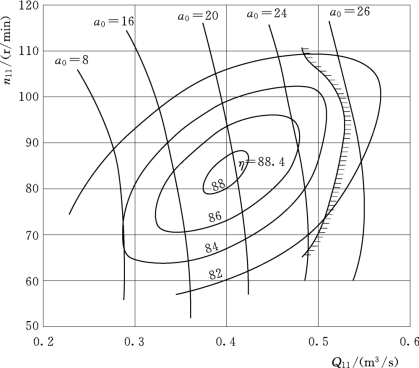

可逆式水泵水轮机的水轮机工况特性曲线如图2-9所示,横坐标为单位转速Q11(m3/s),纵坐标为单位流量n11(r/min)。包括等效率线η,等开度线a0,出力限制线。效率圈扁平,在大流量区收缩的很慢,和小流量区的效率圈接近于对称；出力限制线距离效率最高区很远。

2.水泵工况特性曲线

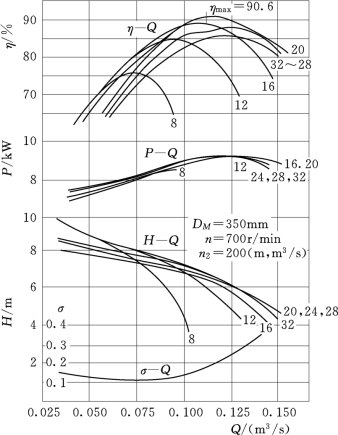

可逆式水泵水轮机的水泵工况的特性曲线如图2-10所示。包括H—Q曲线、P—Q曲线、η—Q曲线。因水泵工况下的H—Q曲线、P—Q曲线和η—Q曲线随开度的变化很小,因此本系统中不考虑水泵工况下开度变化对水头、出力和效率的影响。

3.水轮机工况的运转特性曲线

pagenumber_ebook=44,pagenumber_book=39

图2-9　可逆式水泵水轮机的水轮机工况特性曲线

pagenumber_ebook=44,pagenumber_book=39

图2-10　可逆式水泵水轮机的水泵工况特性曲线

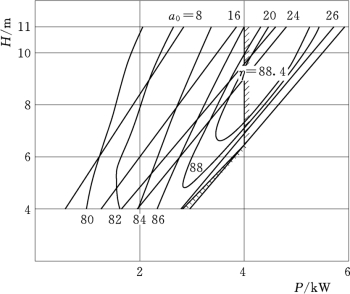

可逆式水泵水轮机在水轮机工况下的运转综合特性曲线如图2-11所示,图中给出了等效率线η、等开度线a0、出力限制线。

pagenumber_ebook=45,pagenumber_book=40

图2-11　可逆式水泵水轮机的水轮机工况运转综合特性曲线

4.水泵工况的运转综合特性曲线

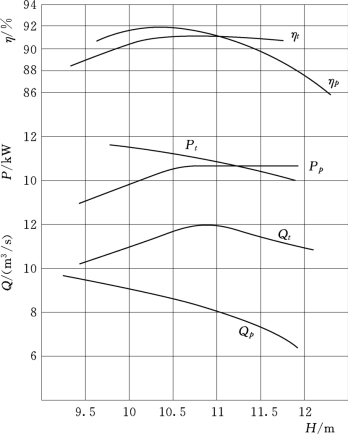

水泵水轮机在水泵工况下的运转特性曲线,如图2-12所示,以水头H(m)为横坐标,绘制出了的效率η(%)曲线、功率P(kW)曲线、流量Q(m3/s)曲线。

pagenumber_ebook=45,pagenumber_book=40

图2-12　水泵水轮机的水泵工况运转综合特性曲线
