同步类告警指的是时钟相关故障产生的告警。再生段的告警级别比复用段的告警级别高。表10-1ZXMPS320常见告警一览表续表......
2023-06-23
常见配方及处理效果分析
【摘要】：另一组打磨后，经“四合一”处理，再涂刷红丹底漆，然后刷涂相同的面漆。表5-10试片涂装后的盐雾试验结果取已产生锈蚀的钢铁材料作为试片进行“四合一”处理液的涂装性能测试。表5-10试片涂装后的盐雾试验结果从测试的结果看，常温“四合一”处理液，具有操作简单、灵活性强、处理液性能好、得到的磷化膜耐蚀性好、漆膜附着性好等优点，适用于电力系统内大型钢铁构件现场涂装前的综合处理，也可作短期存放的防锈处理。
常温“四合一”处理液的典型配方为：
H3PO4（85%）： 300mL/L
ZnO： 25g/L
氧化剂： 5g/L
促进剂： 2g/L
络合剂： 25g/L
钝化剂： 7.5g/L
表面活性剂： 1.5g/L
表5-9列出了常温“四合一”处理液的基本性能。该处理液属于重锈型处理液，适用于锈蚀较为严重的钢铁表面处理。
另外还有轻锈型的表面处理液，与上述处理液的区别仅在于磷酸的含量不同，过高的磷酸含量在锈蚀不严重的钢铁表面有可能造成基体过度腐蚀且不能完全成膜。

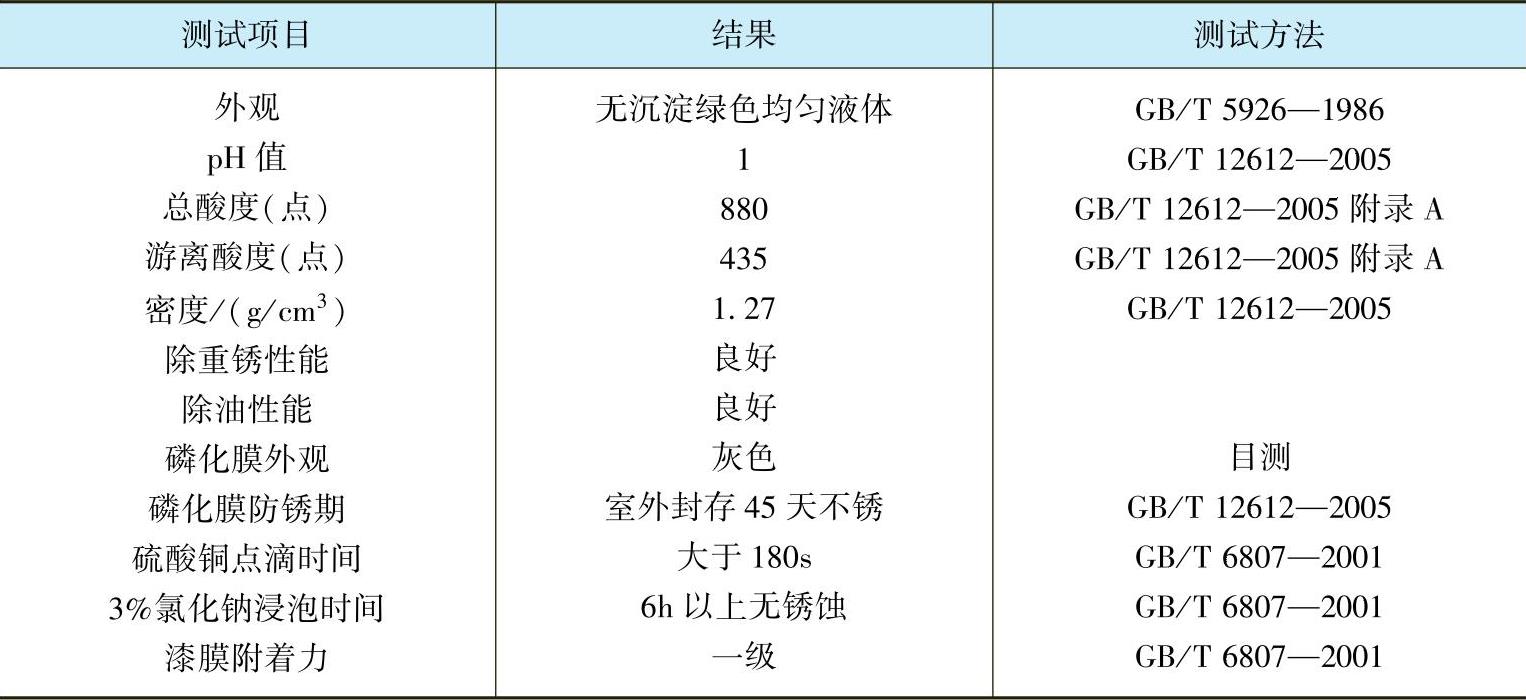

表5-9 常温“四合一”处理液的基本性能
取已产生锈蚀的钢铁材料作为试片进行“四合一”处理液的涂装性能测试。将试片随机分成两组，一组只经简单的打磨，即涂刷磷化底漆然后刷涂面漆。另一组打磨后，经“四合一”处理，再涂刷红丹底漆，然后刷涂相同的面漆。待全部干透后，对两组涂装后的试片进行盐雾试验，结果见表5-10。

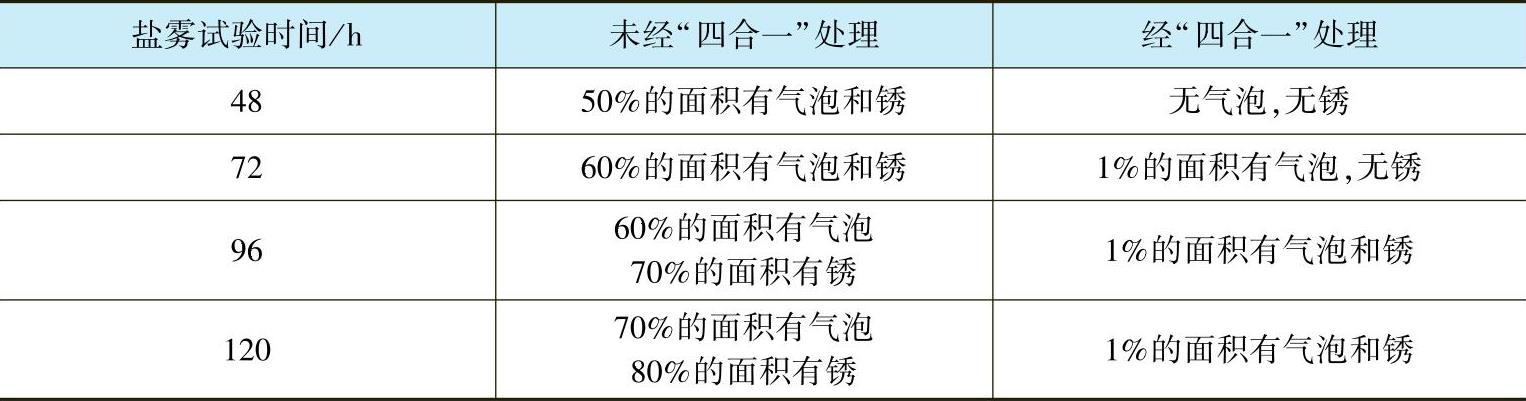

表5-10 试片涂装后的盐雾试验结果
从测试的结果看，常温“四合一”处理液，具有操作简单、灵活性强、处理液性能好、得到的磷化膜耐蚀性好、漆膜附着性好等优点，适用于电力系统内大型钢铁构件现场涂装前的综合处理，也可作短期存放的防锈处理。它特别适用于锈蚀设备的现场修复，延长钢铁设施的使用寿命。
有关电力系统金属材料防腐与在线修复技术的文章
- 详细阅读
-
铸造粉尘回吹处理方法及效果分析详细阅读
粉尘的收集方法应根据除尘装置的规模、集中与分散、出灰连续性和回收利用等情况加以考虑。水力输送是用水冲走干粉尘，而后对湿泥进行处理。图8-71 粉尘气力输送系统1—供料斗 2—圆盘给料机 3—螺旋输送机 4—漏斗......
2023-06-24
-
影响磁化处理效果的因素分析及优化建议详细阅读
成垢物质的阴离子与阳离子受磁场的影响是不一样的，在CaCO3体系中，磁处理的影响主要是对成垢物质的阴离子起作用。pH对CaCO3体系影响明显，这与的平衡体系有关，因为CO2的溶解与脱气均能影响平衡反应和pH，磁处理促进了CO2向的转变，增大了的浓度，使CaCO3达到饱和，在溶液中产生沉淀。......
2023-06-30
-
设计小结及常见问题分析详细阅读
由于DXP元件库并没有囊括全部的常用元件信息，导致有一部分元件类型或型号不完全。3）添加同类元件，在原理图中更换名称，同类元件往往具有相同引脚结构和封装，只是具体名称有所不同，只要在元件名称处进行修改，这并不影响原理图的绘制和PCB的导入。......
2023-06-23
-
常见的主令电器及故障处理方法详细阅读
常用的主令电器有按钮、位置开关、万能转换开关和主令控制器等。表10-12 按钮的常见故障及修理方法2.位置开关位置开关又称为行程开关或限位开关，它的作用与按钮相同，只是其触头的动作不是靠手动操作，而是利用生产机械某些运动部件上的滚轮使触头动作来实现接通或分断某些电路，使之达到一定的控制要求。2)应定期检查位置开关，以免触头接触不良而达不到行程和限位控制的目的。表10-13 位置开关的常见故障及修理方法......
2023-06-28
-
设计小结及常见问题分析优化详细阅读
过多使用文字标注，会明显影响原理图的设计区域，也妨碍图样的设计效果。事实上，设计无线高频的实用电路大多采用集成电路形式，因为集成电路可以最大限度地减少元件之间，导线之间的相互干扰；而全部采用独立元件的振荡电路在实际应用中较为少见。6）在自制元件的过程中，没有合理设置“Port”造成编译错误。由于原理图中元件的引脚线具有电气属性，“Port”的属性必须与之匹配。......
2023-06-23
-
常见运动损伤处理方法详细阅读
较大的肢体动脉出血，且为运送伤员方便起见应上止血带。这些组织在受到外力作用下，发生机能或结构的异常，称软组织损伤。前者有擦伤和撕裂伤等，后者有挫伤和肌肉拉伤等。混合性挫伤并出现休克的伤员，经急救处理后，应尽快送医院检查和治疗。这是最常见的运动损伤之一，在引体向上和仰卧起坐练习时容易发生。在体育运动中以腰部关节、肩关节、髌骨和踝关节的损伤最为常见。......
2023-11-18
-
设计基础|变形处理的方法及效果案例详细阅读
变形处理是将具象物体的外形和内部结构进行变化，从而改变物体的本来样貌，形成抽象的造型。变形处理的方法可以是改变物体原有的比例，将物体进行整体拉长、压扁、扭曲等，也可以将物体的某一局部放大或缩小，还可以通过夸大物体的典型特征来产生变形的最佳效果，如图8-12所示。图8-14所示为毕加索的变形作品《少女临镜》，画面对女孩和镜中影像的各个局部进行变形处理，形成富有装饰意味的视觉符号。......
2023-10-12
相关推荐
