铝阳极用填充料的组成和配比

2023-06-23 理论教育版权反馈

【摘要】：填充料由石膏、膨润土、硅藻土及硫酸钠组成。用于铝阳极的填充料，其组成为：粗食盐40%～60%，生石灰20%～30%，膨润土20%～30%。表4-18各种填充料的组成

1.填充料的作用

当牺牲阳极用于土壤中时，往往在牺牲阳极周围填充一层导电性良好的物料，这种物料称为填充料，主要作用在于：

1）减小电流流通时的电阻。

2）阻止在牺牲阳极表面形成钝化层。

3）使保护电流均匀地分布。

4）使牺牲阳极本身腐蚀均匀。

填充料由石膏、膨润土、硅藻土及硫酸钠组成。石膏即硫酸钙，它的作用是使阳极腐蚀均匀；膨润土及硅藻土的作用是保持水分；而硫酸钠的添加是为了降低电阻率，也可以采用食盐或其他的盐类。

2.填充料的组成

每一种填充料的用量根据土壤的电阻率和所用的牺牲阳极的不同而有差别，见表4-18。

用于铝阳极的填充料，其组成为：粗食盐40%～60%，生石灰20%～30%，膨润土20%～30%。

填充料本身的电阻率会随时间而改变，例如由75%石膏、20%膨润土及5%硫酸钠组成的填充料，新配时的电阻率为0.5～0.6Ω·m，而在物料浸出较多的情况下可能上升至1.5Ω·m。

配好的填充料可直接填埋在土坑中，包围在阳极周围，或者放在渗透性材料制的袋中，包围在阳极周围，然后安放在土坑中，之后用细土填没，灌上水，最后用土填平。牺牲阳极周围的填充料厚约400mm，上面的土层厚约1.2m。这样安装的牺牲阳极几天就可释放出最大的电流。

牺牲阳极不能埋放在焦炭中。因为它们之间的电位差较大，会形成强烈的腐蚀电流，使牺牲阳极迅速被破坏，使得被保护的对象有遭受腐蚀的危险。

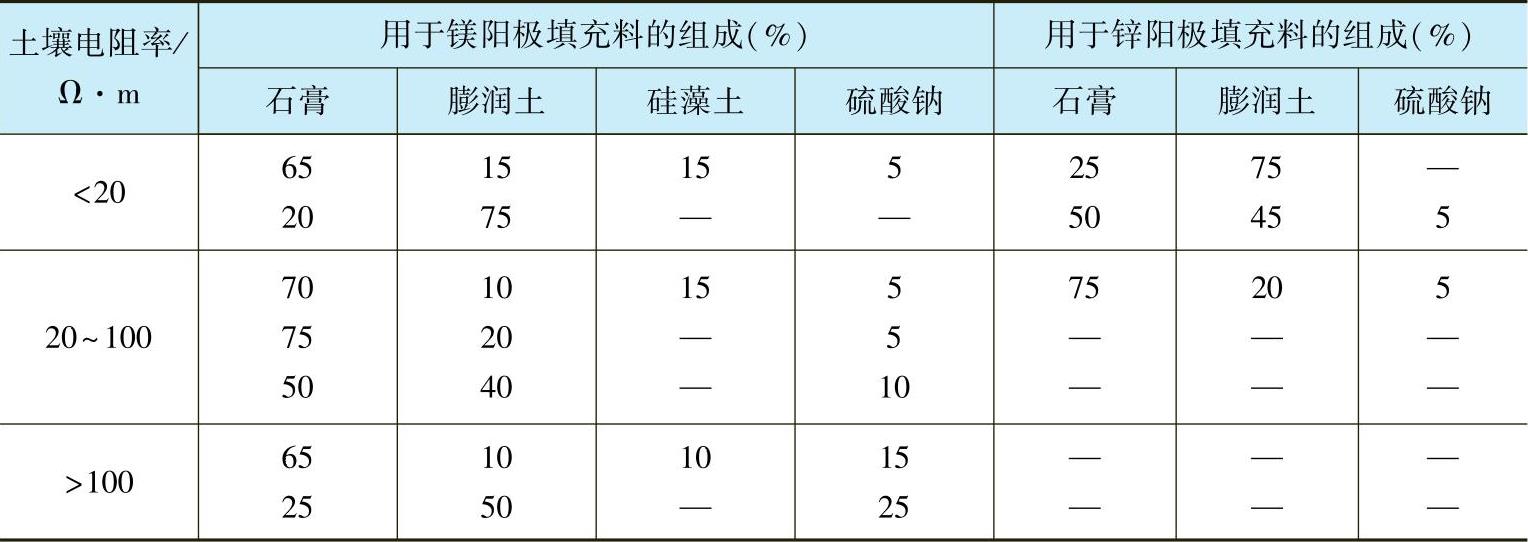

表4-18　各种填充料的组成
