确定实际保护电位和保护电流密度的方法

【摘要】:以上三个参数都可以在实验室中直接测得,但在实际进行阴极保护时,必须综合考虑各方面的因素,选择一个最佳的保护电位和保护电流密度。表4-4列出了钢铁在不同腐蚀环境中所需的最小保护电流密度。实际的保护电流密度除了与金属性质、介质成分、浓度和温度等因素有关外,还与被保护设备的表面状态、介质流动速度和表面阴极沉积物等因素有很大的关系。表面状态不同,所需的保护电流密度相差可达10倍以上。

以上三个参数都可以在实验室中直接测得,但在实际进行阴极保护时,必须综合考虑各方面的因素,选择一个最佳的保护电位和保护电流密度。如果简单地把阴极保护控制在最小保护电位下,虽然其保护效率最高,但有时因为电流过大、析氢过多或碱性增高等原因,反而会带来一些不利的影响,所以必须根据具体条件,正确地选择保护参数。

碳钢在联碱盐析结晶生产液中采用阴极保护时,需要确定合适的阴极保护电位,表4-2列出了实验测定的结果。

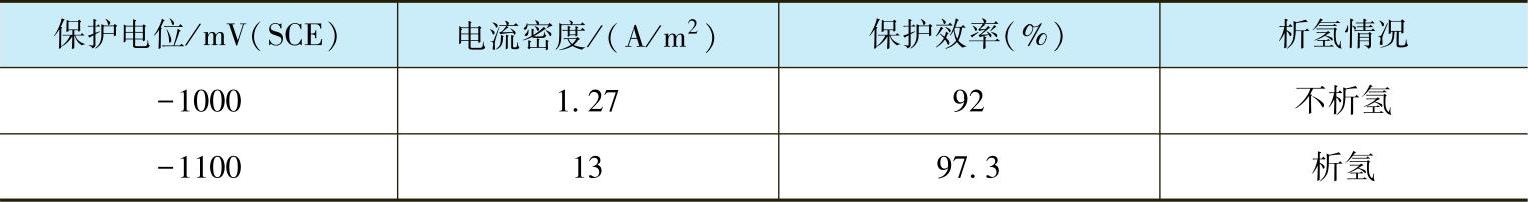

4-2 阴极保护条件实验


从保护角度来看,保护电位采用-1100mV为好,但电位负移100mV后,电流密度从1.27A/m2提高到13A/m2,电能消耗大增,并且表面有氢气泡析出,可能会引起材料的氢脆,所以综合比较,最佳保护电位选用-1000mV为好。这样既照顾了保护度,又节约了电能;还防止了氢脆和过保护现象的发生。阴极过保护现象主要是指当电位太负时,由于析氢反应和吸氧反应大量进行,阴极表面溶液的碱性大大增高,这时对Pb、Al等两性金属发生化学溶解,从而引起阴极过保护腐蚀。

表4-3列举了常用金属在海水中的保护电位,铝的保护电位应保持在表中所列的上限和下限之间。

4-3 常用金属在海水中的保护电位


如果不知道金属在给定介质中的保护电位,根据阴极保护实践中积累的经验,将金属的腐蚀电位向负方向移动一定的值,就可得出所需的保护电位。例如,钢铁在通气条件下电位负移300mV;在不通气条件下电位负移400mV;铅电位负移100~250mV;铝电位负移100~200mV(在海水和土壤中);铜电位负移100~200mV。对于钢结构来说,刚好得到保护时的电位,在土壤中为-0.85V(Cu/CuSO4电极),在海水中为-0.80V(Ag/AgCl/海水电极)。在较高温度下,保护电位值更负,其变化值约为-2mV/℃。

保护电位的作用主要表现在:①作为现场阴极保护的控制电位;②把设备各部分的电位测量值与保护电位相比较,可以判断阴极保护设计安装工艺是否合理;③作为监视和控制阴极保护效果的标准。

实际的保护电流密度除了与金属性质、介质成分、浓度和温度等因素有关外,还与被保护设备的表面状态(涂层完整性及氧化皮性质等)、介质流动速度和表面阴极沉积物等因素有很大的关系。例如,钢在海水中,保护电位恒定在-0.78V(Ag/AgCl/海水电极)时,所需的保护电流密度如下:

1)新涂漆时,1~15mA/m2

2)旧涂漆时,10~15mA/m2

3)裸钢板时,100~150mA/m2

表面状态不同,所需的保护电流密度相差可达10倍以上。又如,裸钢板在同样的保护电位下,当海水流速为1m/s时,保护电流密度为100~150mA/m2;当海水流速为2m/s时,保护电流密度就提高到150~300mA/m2。在含有钙、镁离子的海水中,由于阴极保护过程中金属表面的碱度增加,使钙、镁离子以CaCO3或Mg(OH)2的形式在阴极表面沉积,此阴极沉积物起着保护层的作用,随着金属表面逐渐被沉积物覆盖,所需保护电流也随之降低。如某冶炼厂的海水冷却槽采用阴极保护,实验测得的保护电流密度需390mA/m2,但在通电一段时间后,由于生成石灰质保护层,实际电流密度下降到46mA/m2,此时电流密度减小到原来的1/8~1/9,但仍能保持设备所需的保护电位。因此,保护电流密度并不是一个固定不变的数值,从实验测得的数据只能提供保护设计时的参考而不能作为控制电流的依据。只有在无法测定电位时,才能把保护电流密度值作为阴极保护时的控制参数,而在能够测量电位的情况下,总是把保护电位作为调整电流和控制电位的标准。表4-4列出了钢铁在不同腐蚀环境中所需的最小保护电流密度。

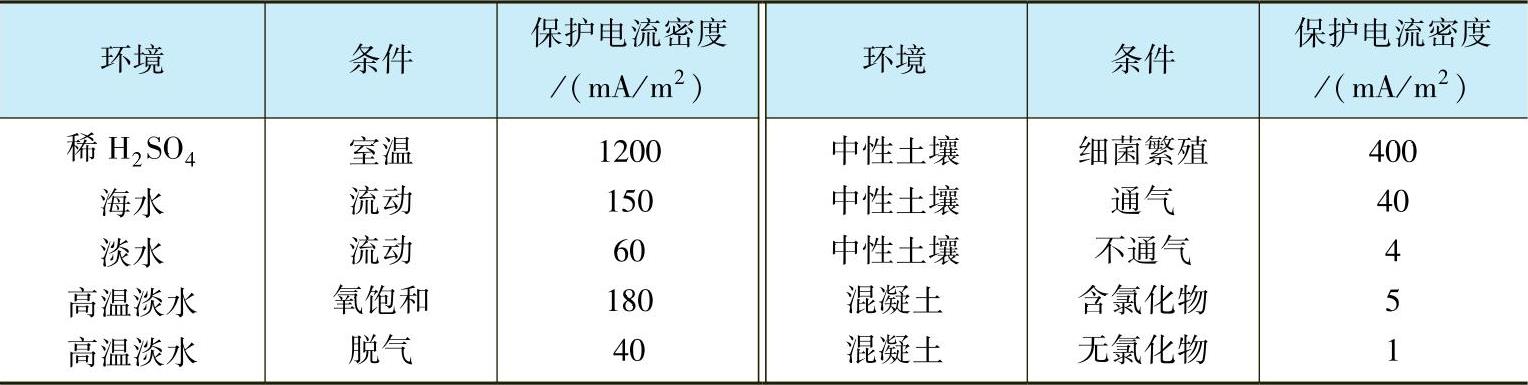

4-4 钢铁在不同腐蚀环境中所需的最小保护电流密度
