基于二维DCT变换的内插模板技术
【摘要】：由第5章内容可知，二维DCT运算可以转化成DFT运算，然后取结果的实部作为DCT变换的结果。DCT基可以设计任何大小的内插模板，而不限于2的整数次幂。以上面傅里叶基构造的结果直接得到DCT基滤波器H和对应的非重叠模板。图8-1c对应的定制H1/3如下，其反变换即为非重叠模板T1/3。
由第5章内容可知，二维DCT运算可以转化成DFT运算，然后取结果的实部作为DCT变换的结果。从这个意义上理解，如果不考虑相位而只考虑内插数据的幅值，则正交基为DCT算子模板设计过程与傅里叶算子基本相同，不同之处是H的选择只要以原点（左上角）对称即可。DCT基可以设计任何大小的内插模板，而不限于2的整数次幂。以上面傅里叶基构造的结果直接得到DCT基滤波器H和对应的非重叠模板。
1.1/2内插模板
1）维度等于2时的1/2抽取方式，H1/2和非重叠模板T1/2与傅里叶基情形相同。
2）维度等于4时的1/2抽取方式，定制H1/2如下，其反变换即为非重叠模板T1/2。
2.1/4内插模板

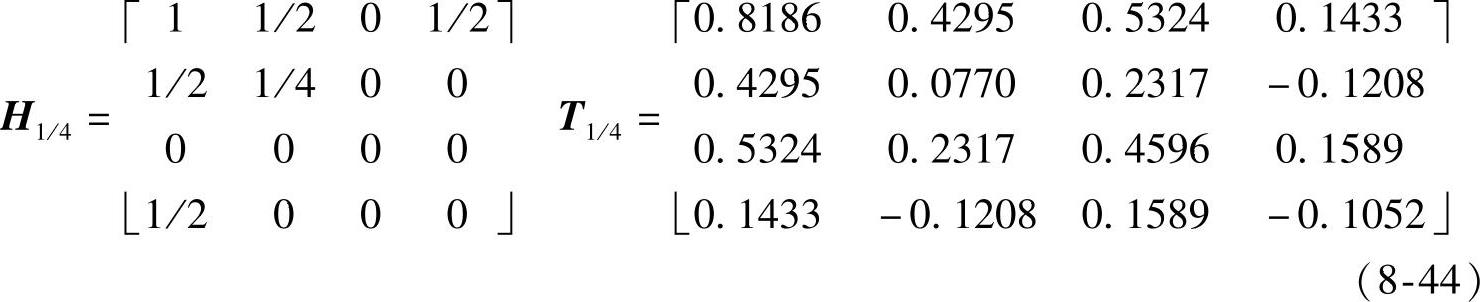

1）图8-1b对应的定制H1/4如下，其反变换即为非重叠模板T1/4。
2）图8-1c对应的定制H1/4如下，其反变换即为非重叠模板T1/4。
3.1/8内插模板

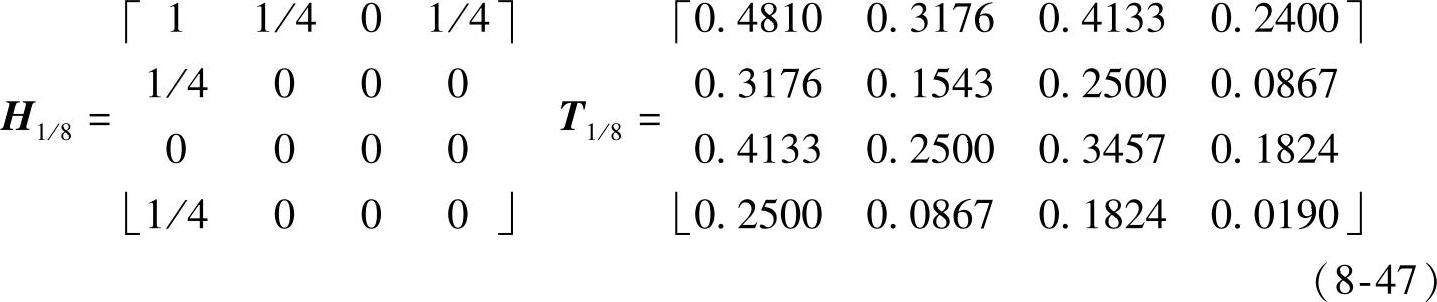

1）图8-1d对应的定制H1/8如下，其反变换即为非重叠模板T1/8。
2）图8-1e对应的定制H1/8如下，其反变换即为非重叠模板T1/8。
4.1/3内插模板
图8-1c对应的定制H1/3如下，其反变换即为非重叠模板T1/3。

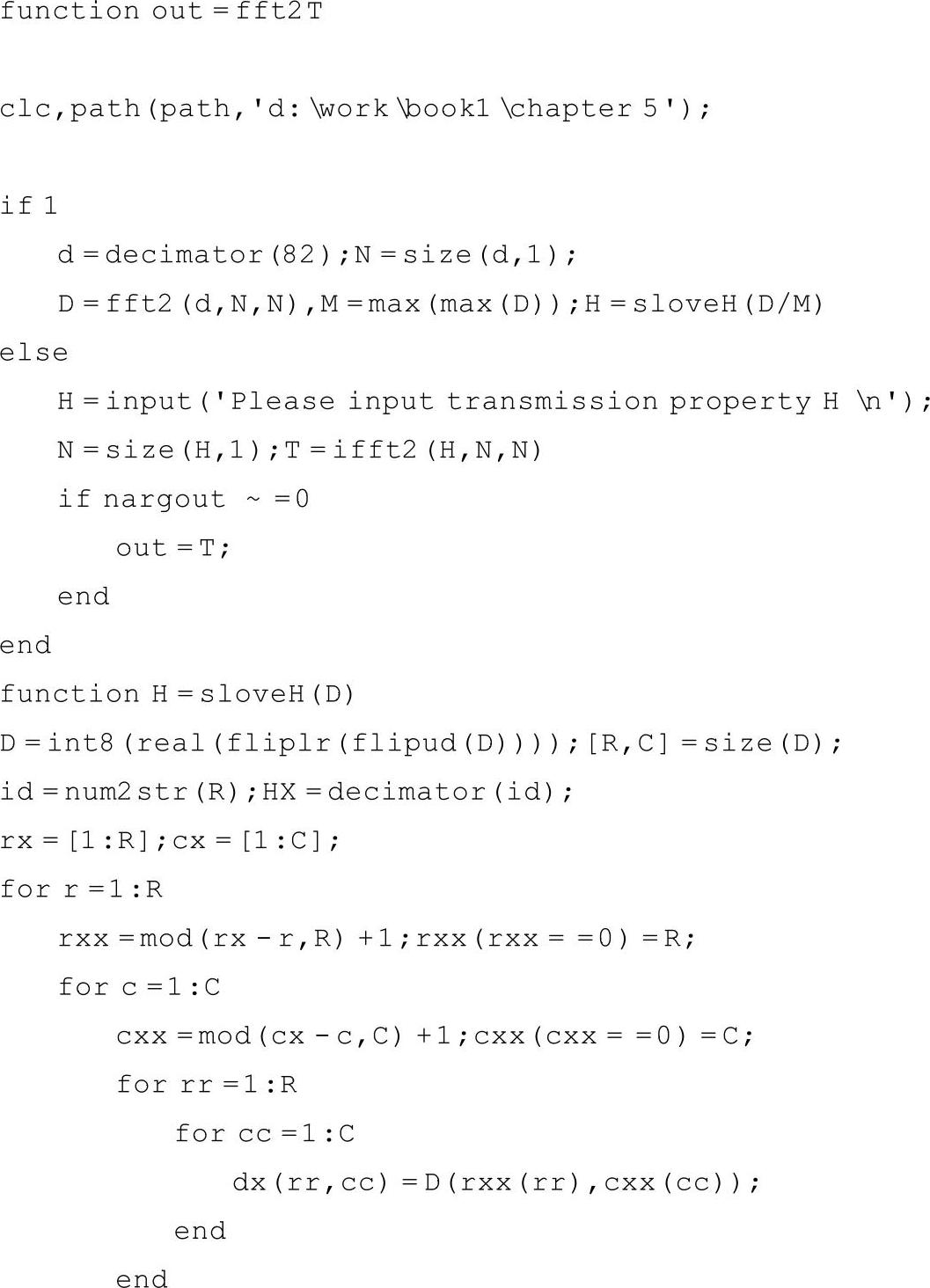

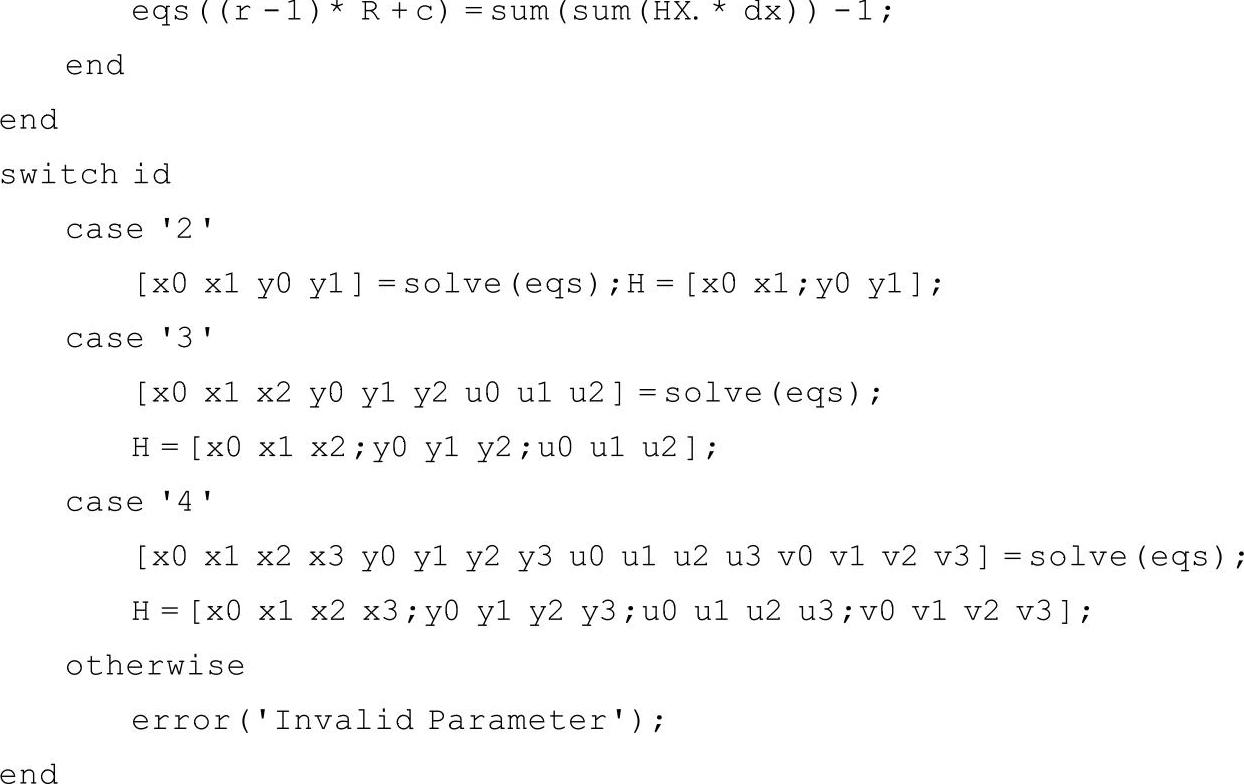

实现以上结果的MATLAB代码（只列出傅里叶基）如下：
程序中函数decimator用来根据输入的抽取类型生成各种抽取算子，并构造符号矩阵HX以求出传输特性H的通解。
