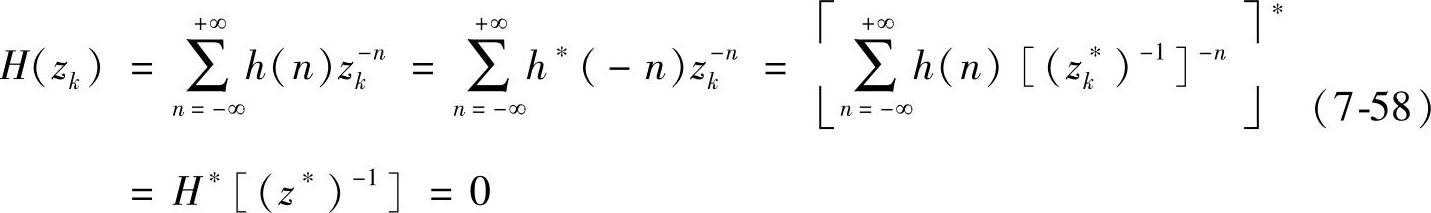

长度为N的单边带H0按上面3种方法设计生成的ap半带滤波器H的长度为2N-1。对于条件1和2,h(n)是实系数偶对称的,即h(n)=h(-n)。假定zk是H(z)的零点,易知zk-1也是其零点;对于条件1、2和3,h(n)均满足共轭偶对称,即h(n)=h(-n),所以,对于H(z)的零点zk有
即zk和(zk)-1也是H(z)的零点。所以,对于条件1、2和3下的ap全相位滤波器零点以zk、zk-1、zk、(zk)-1的双对形式出现;若zk在单位圆上则以zk、zk的单对形式出现;若zk等于±1则重合为单点,若为其他实数,则以zk、zk-1单对形式出现。
在满足条件1、2、3下,ap1 nsd半带滤波器H、单边带H0和卷积窗C的零点分布如图7-22所示(L=4,基窗为三角窗和矩形窗)。

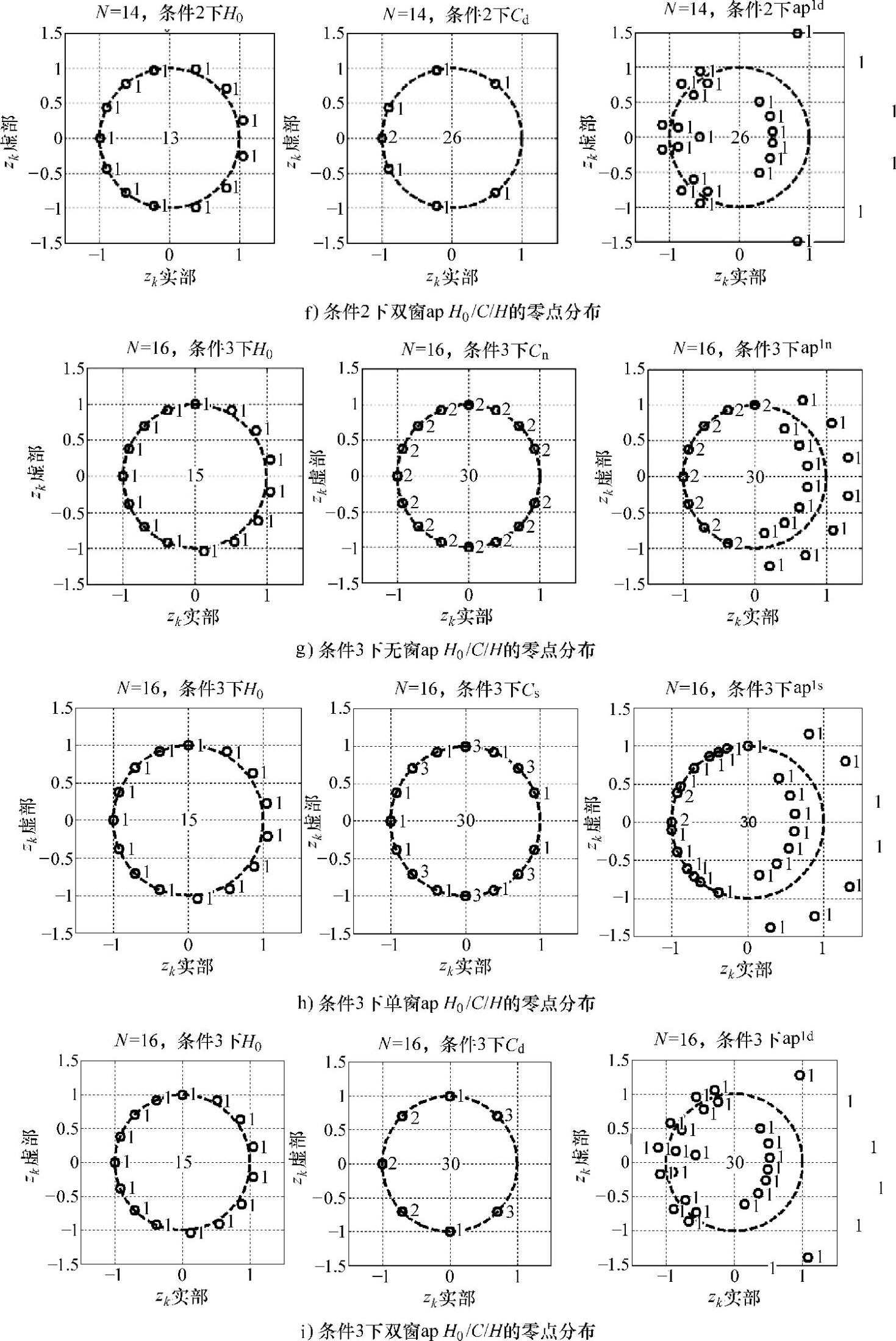

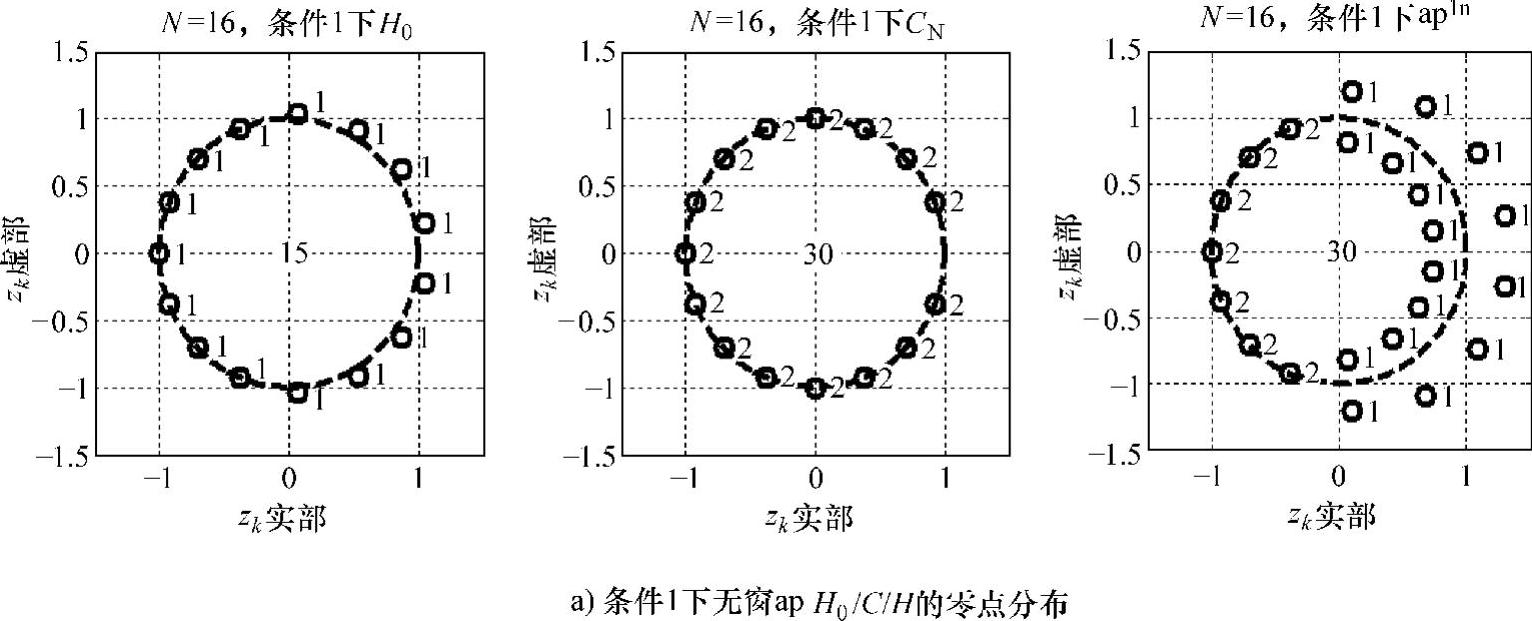

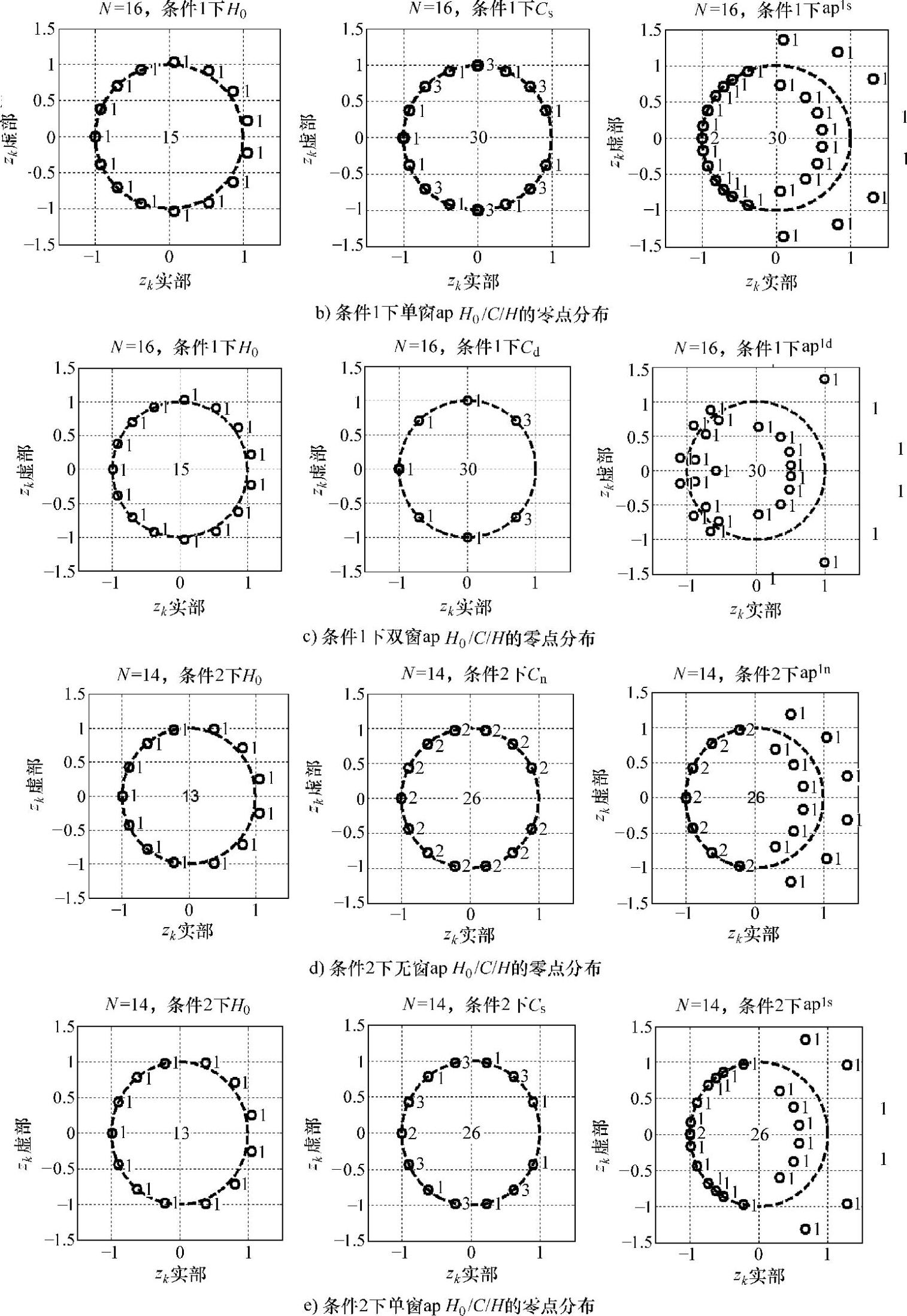

图7-22 条件1、2、3下ap1 nsd H0/C/H的零点分布
图7-22 条件1、2、3下ap1 nsd H0/C/H的零点分布(续)
图7-22 条件1、2、3下ap1 nsd H0/C/H的零点分布(续)

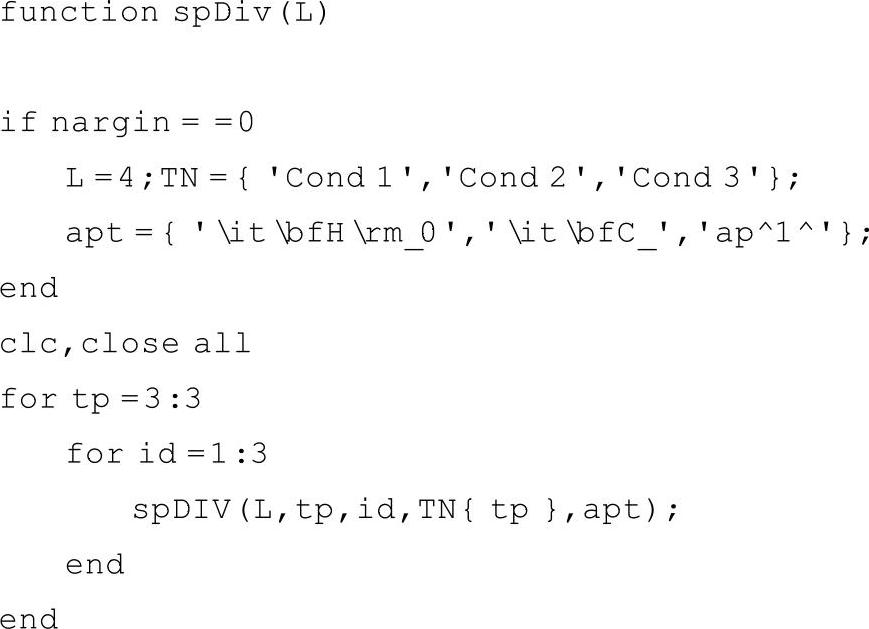

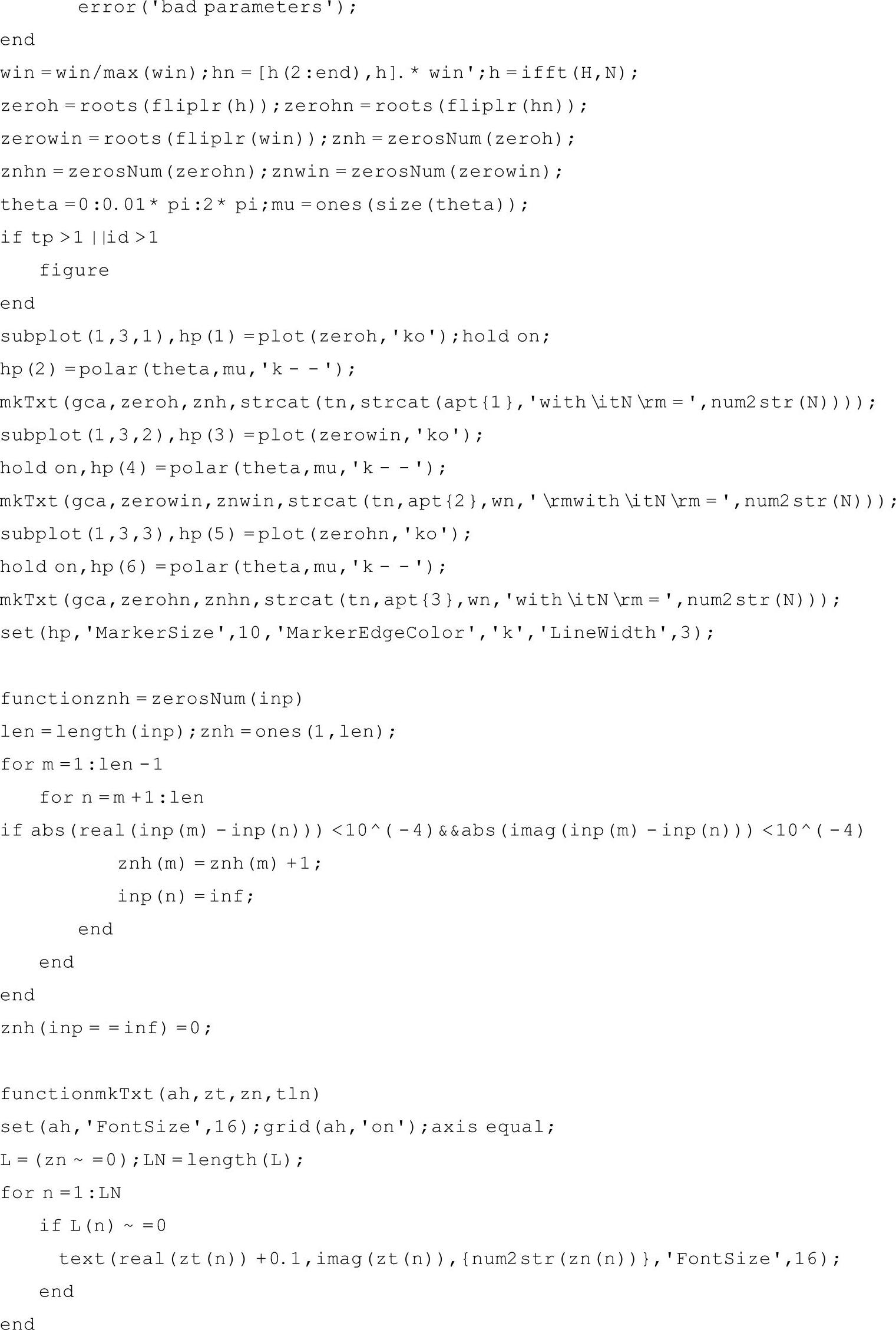

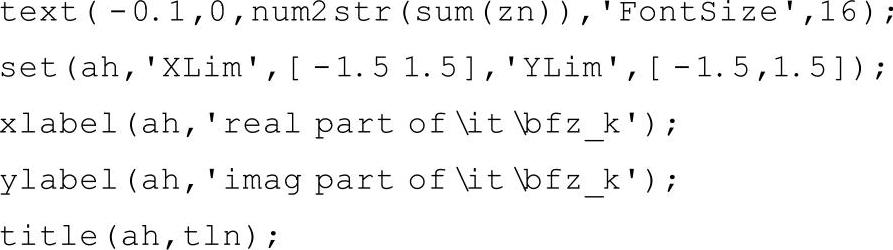

由图(7-22)实验结果可以得到如下结论:H0的单位圆上零点个数由H0零值个数决定,即条件1下等于N/2-1,条件2下等于N/2,条件3下等于N/2,且零点均匀分布;卷积窗Cn的零点均匀分布且是二重的,Cs的零点分布位置同Cn但不同位置的幂重数发生了改变,Cd的零点位置位于Cn的两相邻点中间,且幂重数改变的同时将新生靠得很近的零点。需要指出的是,采用的基窗类型不同,3种卷积窗的零点分布也会发生改变。ap1ns半带滤波器的H零点由单位圆上和内及对应的倒数(单位圆内和外)组成,而ap1 d半带滤波器的H零点只由单位圆内及对应的倒数(单位圆外)组成。实现上述实验的MATLAB代码如下:

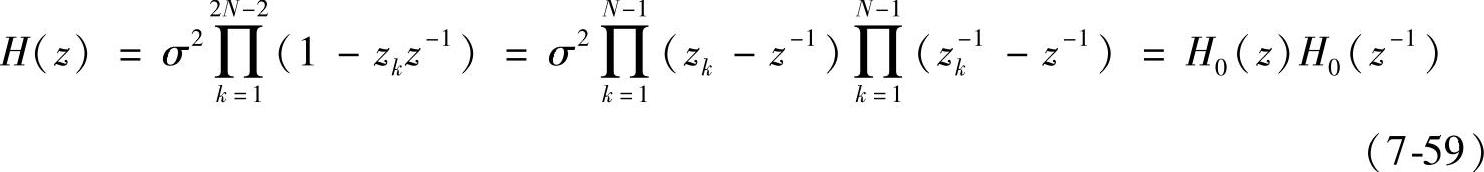

由上面的分析易知,长度为2N-1的ap半带滤波器具有2N-2个零点,且均以倒数对的形式存在,一半分布在单位圆内,另一半分布在单位圆外。这样,单位圆内N-1个零点可生成长度为N的滤波器H0(z),单位圆外的N-1个零点生成的滤波器则可记为H0(z-1),ap半带滤波器H(z)可写成如下形式:

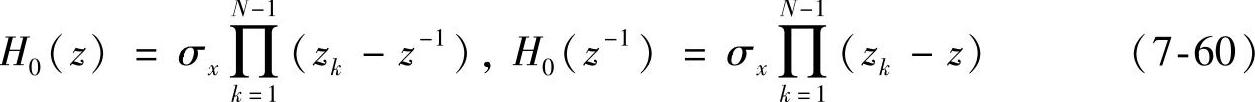

式(7-59)中,
(https://www.chuimin.cn)

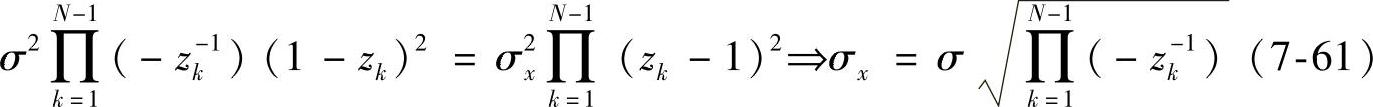

令z=1,结合式(7-59)和式(7-60)得:
即把半带滤波器H进行分解后找到所有圆内的零点就可以确定分析低通滤波器h0,再按照PR条件即式(7-34)关系依次求出分析高通滤波器h1,综合滤波器f1和f2。但对于ap1 s分布在单位圆上的零点,除了±1点外都是单点,如果仍然按照式(7-59)分解则得到的h0不是实数。由图(7-22)观察3种条件下ap1 s的零点,单位圆上零点位置相近,因此,这里采纳隔1取1的方式形成H0,这样σ的形成也要进行调整。在满足条件1、2、3下,ap1 nsd分析滤波器H0/H1和综合滤波器F0/F1如图7-23所示(L=4,基窗为三角窗和矩形窗)。

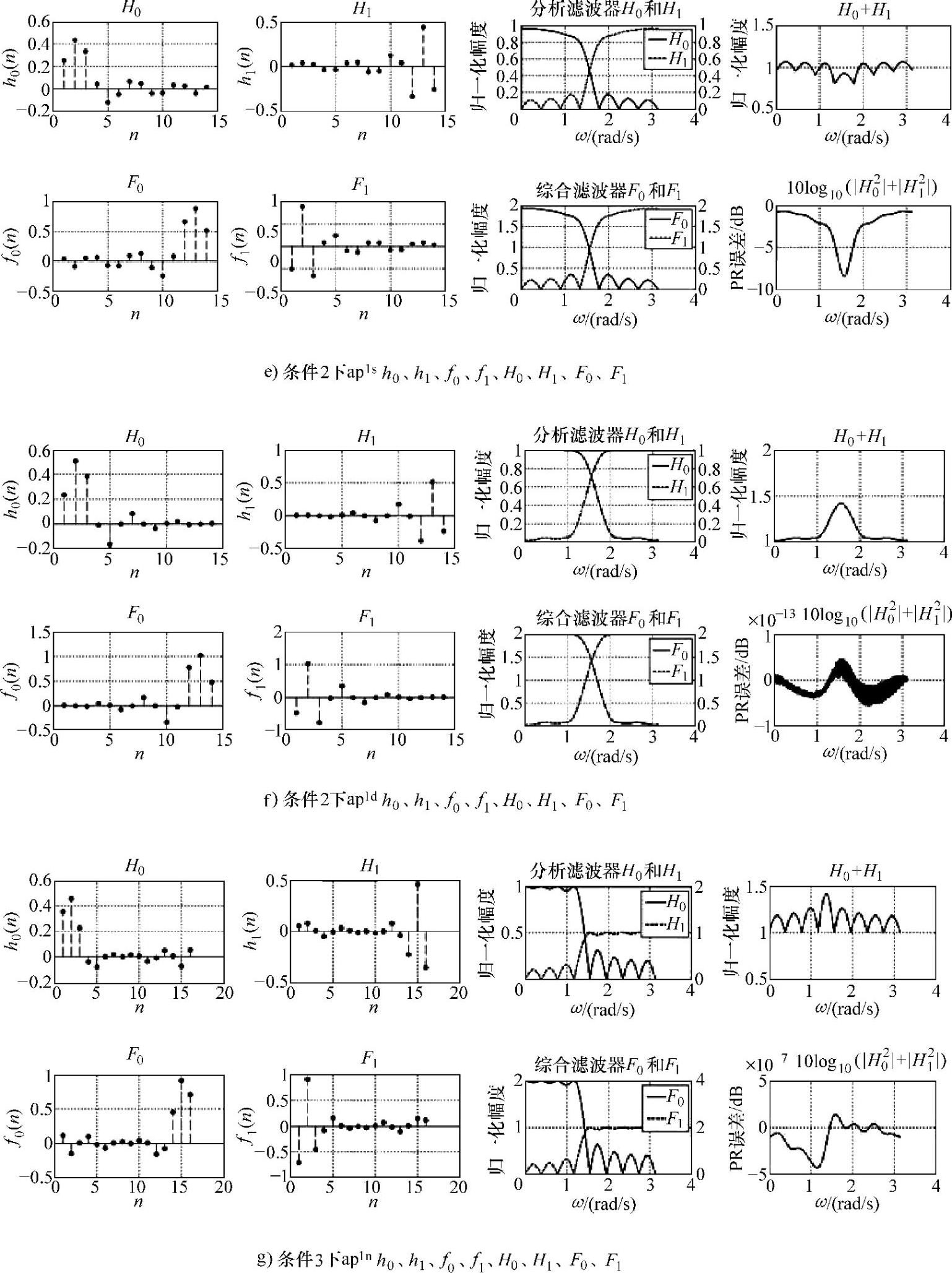

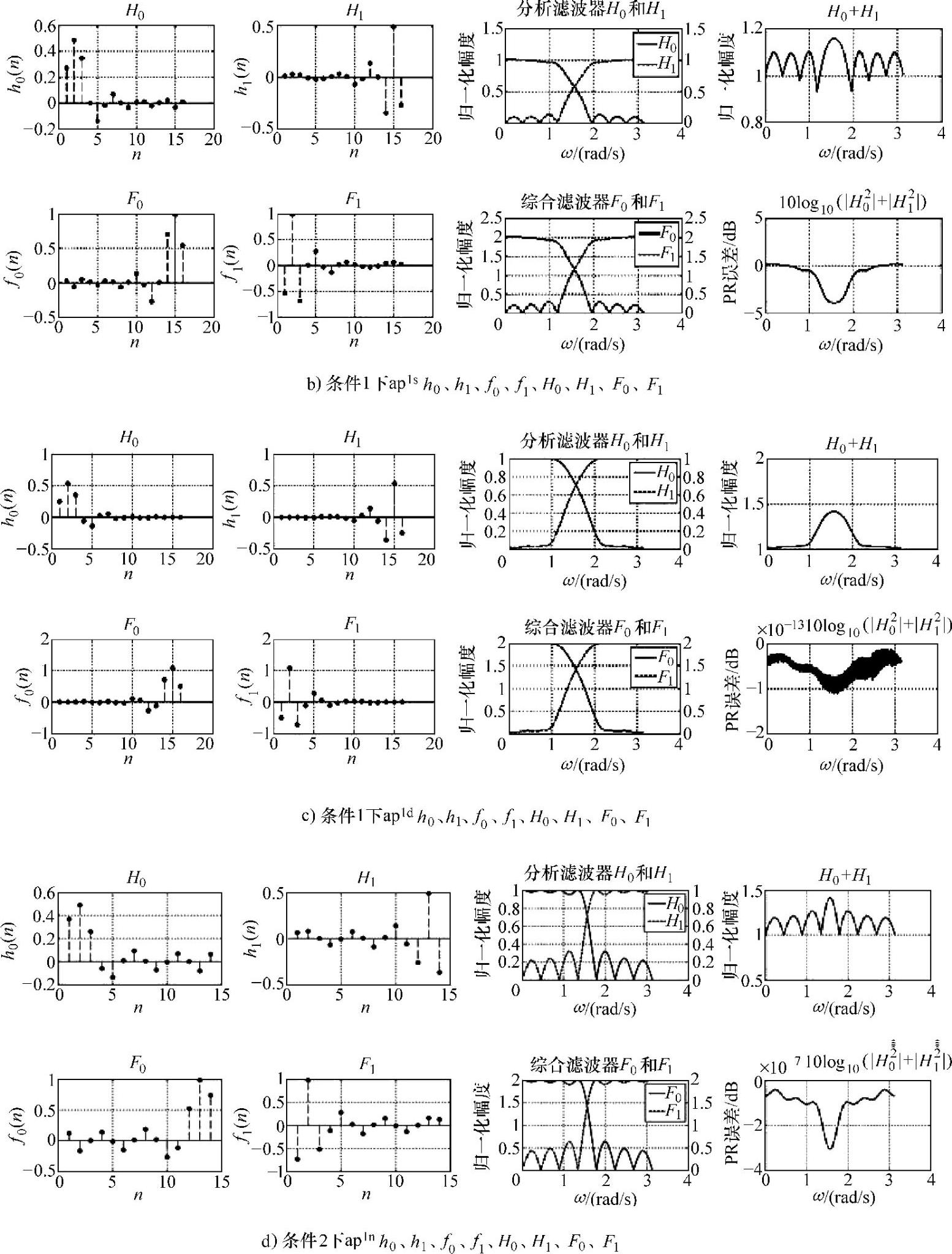

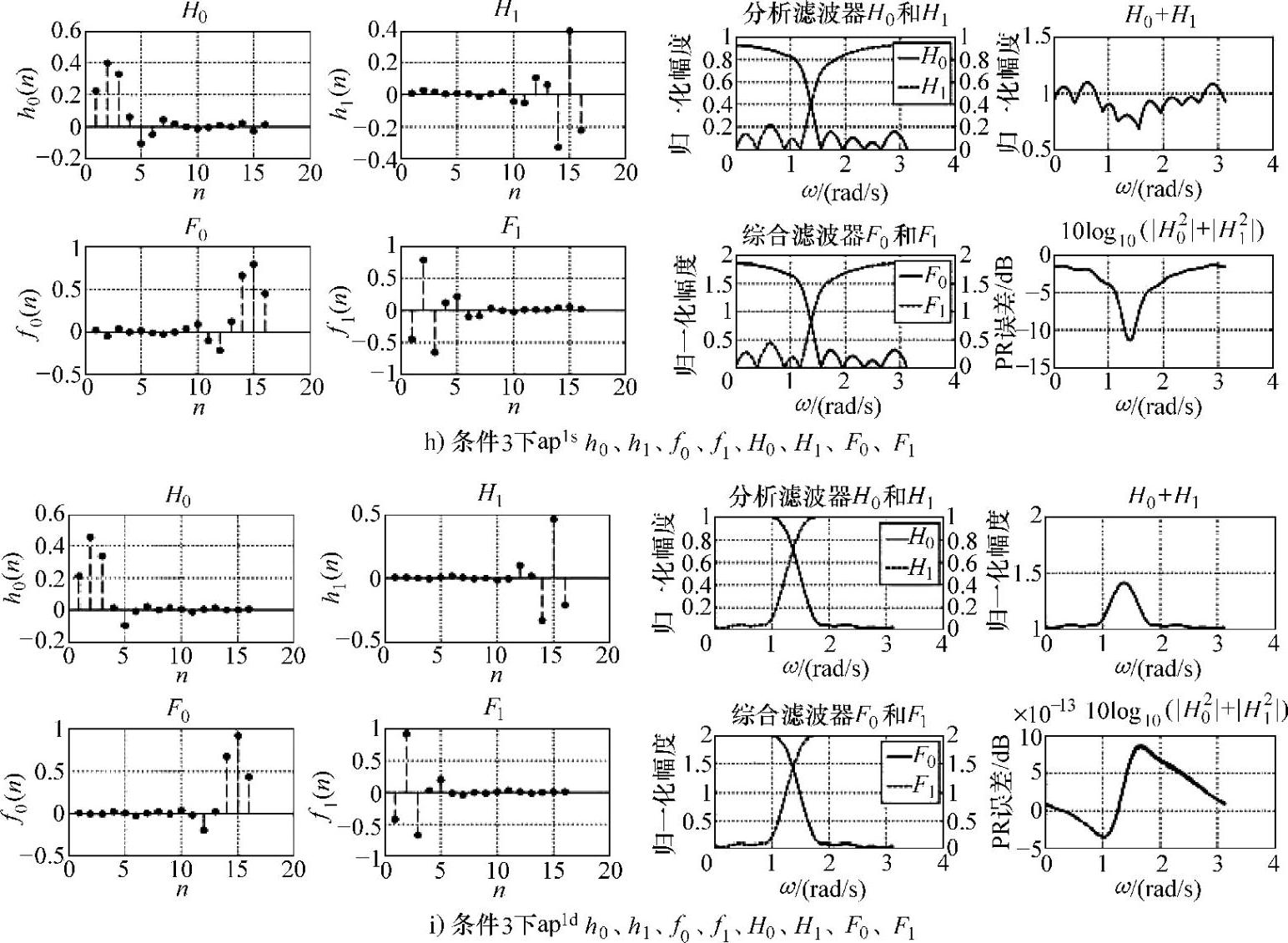

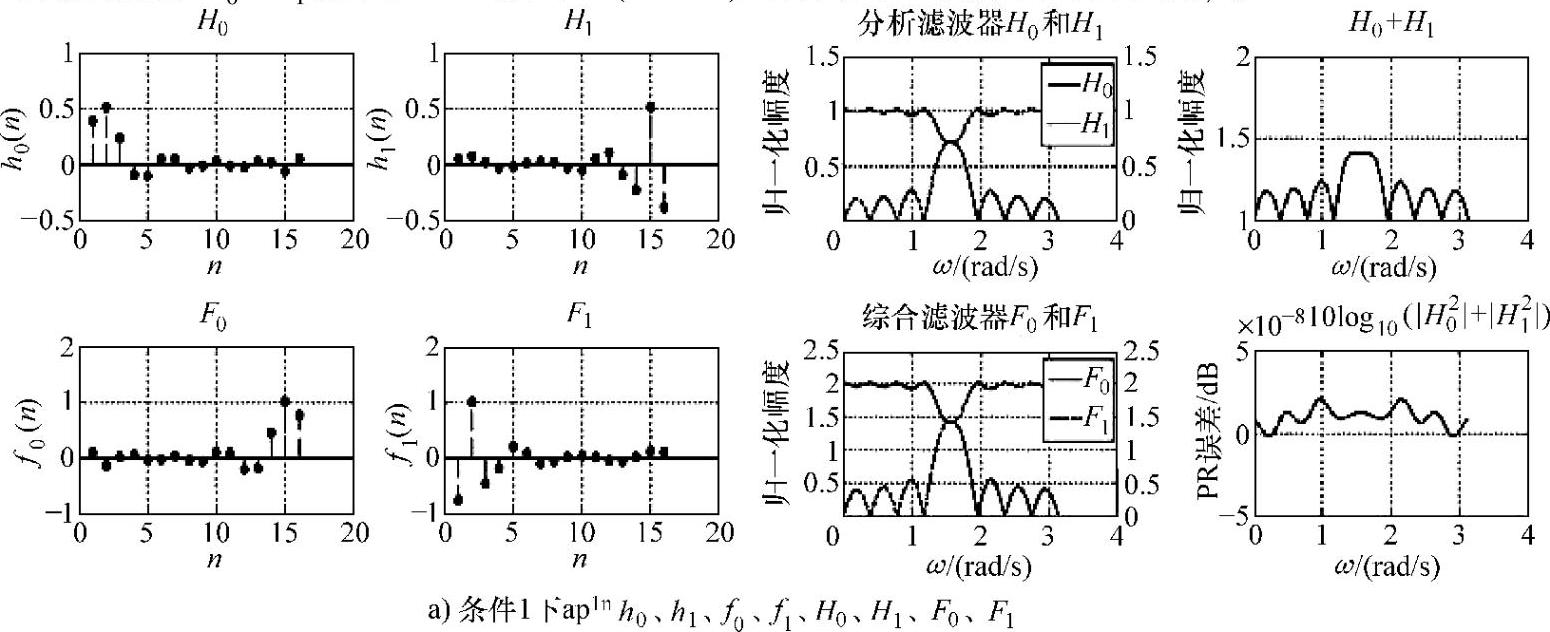

图7-23 条件1、2、3下ap1nsd分析和综合滤波器
图7-23 条件1、2、3下ap1nsd分析和综合滤波器(续)
图7-23 条件1、2、3下ap1nsd分析和综合滤波器(续)
图7-23 条件1、2、3下ap1nsd分析和综合滤波器(续)

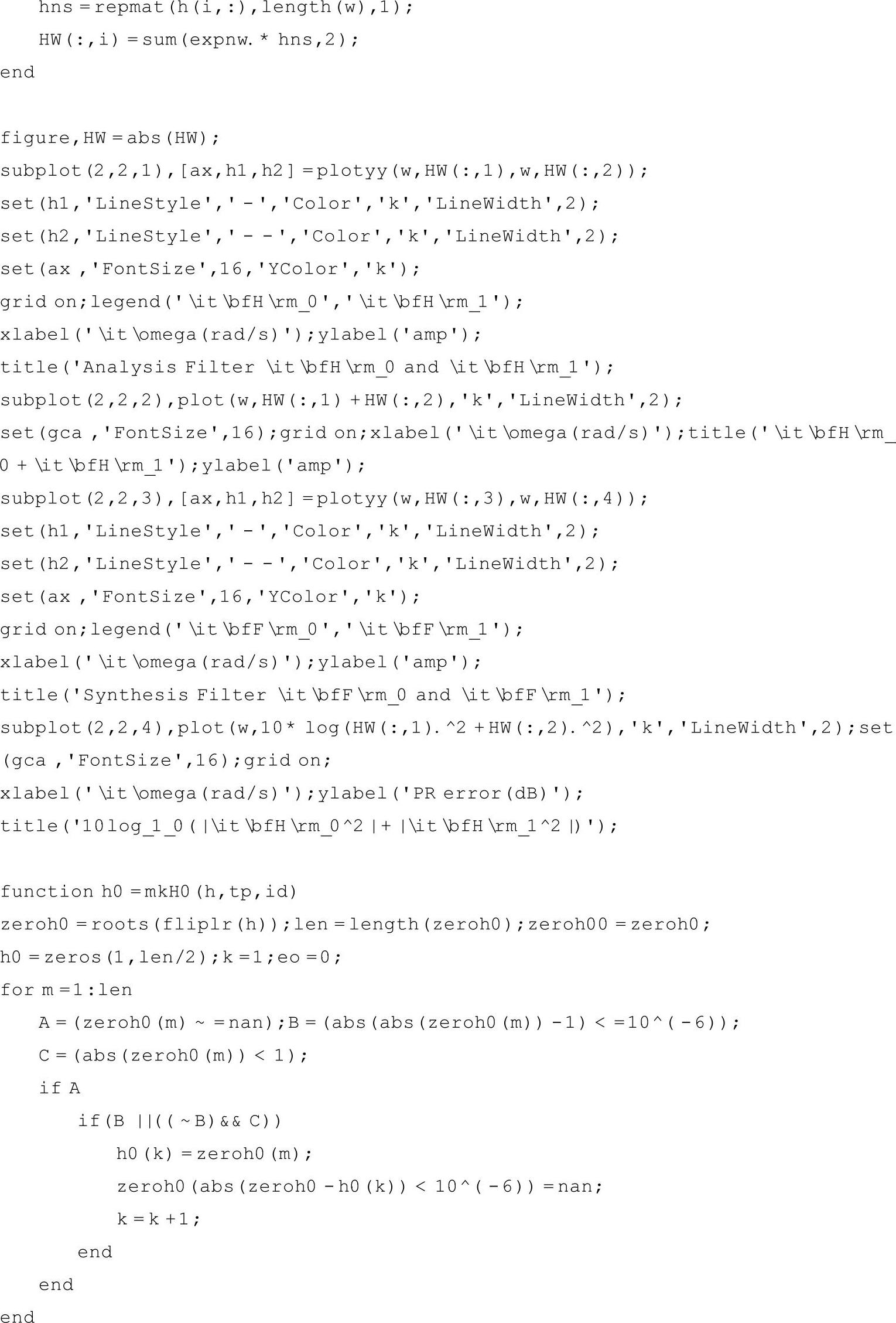

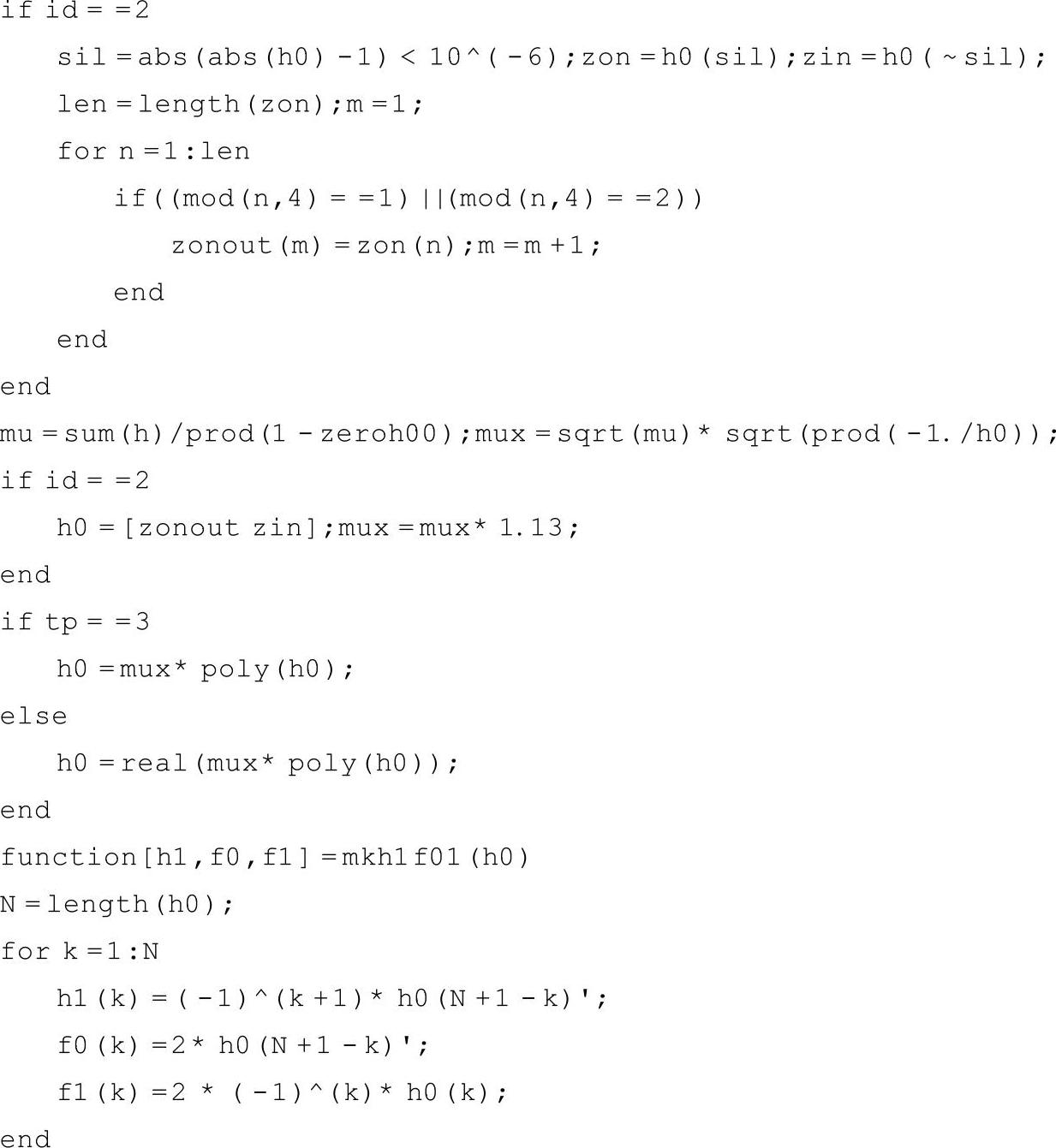

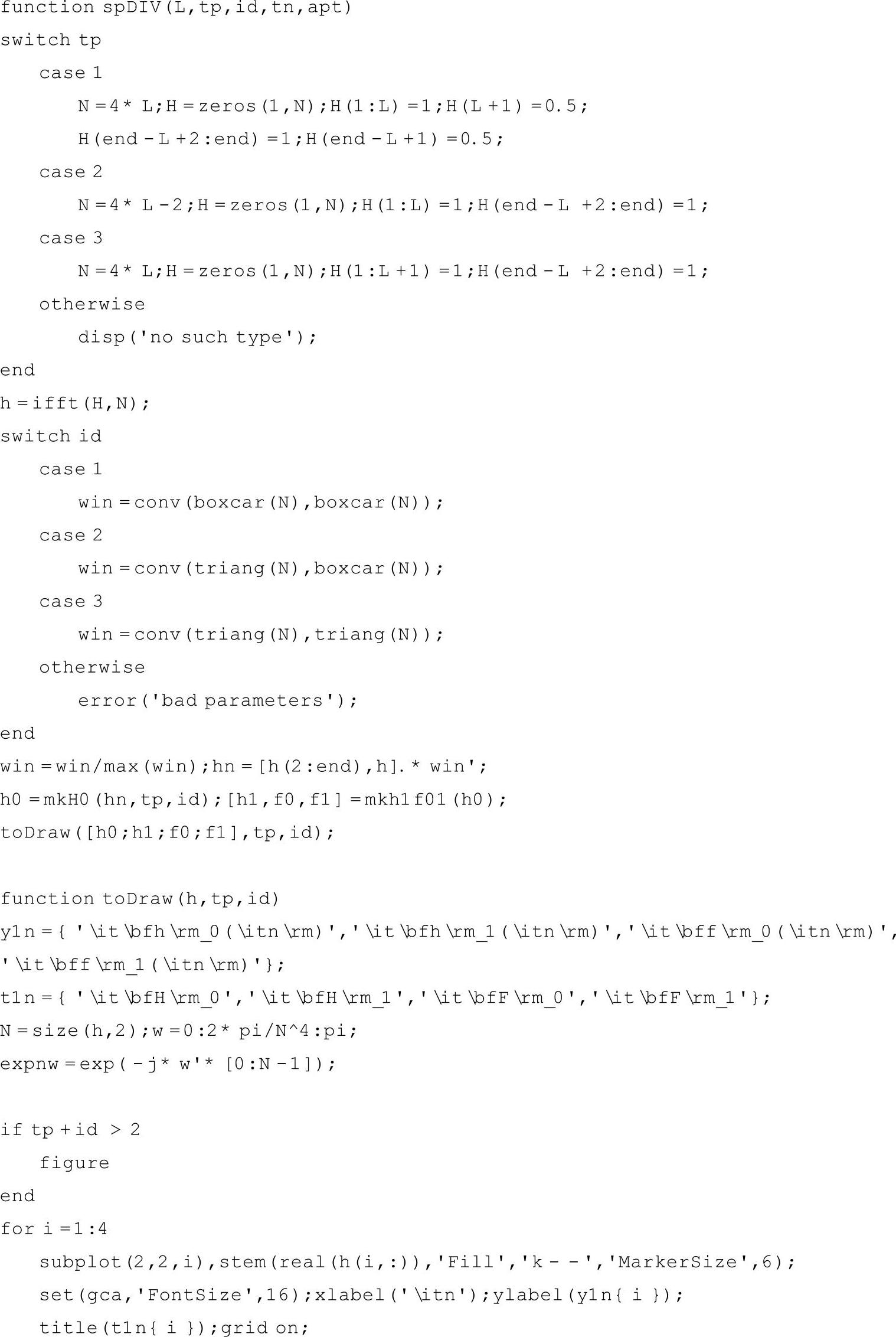

分析图7-23中的实验结果,我们可以得到如下结论:3种条件下,ap1n的重构误差精度达到10-8~10-7 dB,ap1 d的重构误差则达到了10-13 dB,ap1n的重构误差精度最低,但从子带互补性方面即H0+H1,单窗具有最低泄露;横向对比,条件1下滤波器特性优于条件2,而条件2优于条件3。实现上述实验的MATLAB代码如下:
