一维信号分析方法介绍

【摘要】:图7-1 抽取器和内插器yD=x (7-1)即信号通过抽取器后,只有在M的整数倍时刻点被保留下来。式(7-3)说明,内插后的信号带宽压缩为原来的1/L,周期为2π/L。式(7-8)表明,抽取后的频谱等于原信号频谱膨胀M倍后再分别平移2kπ得到的M个谱之和,幅度则为原来的1/M。图7-8 一维信号抽取和内插实验图7-8 一维信号抽取和内插实验

多率系统中最基本的运算就是抽取和内插,目的是为了满足各处需要不同的抽样率,以利于信号的简化运算处理、编码、传输和存储。使抽样率降低的运算称为抽取,实现此转换的处理单元称为抽取器;使抽样率升高的运算称为内插,对应的单元称为内插器。抽取因子为M的抽取器和内插因子为L的内插器如图7-1所示。图7-1中,xn)是输入信号,yDn)和yEn)是抽取器和内插器的输出,ML是整数。抽取器的输入输出关系表达式如下:


图7-1 抽取器和内插器

yDn)=xMn) (7-1)

即信号通过抽取器后,只有在M的整数倍时刻点被保留下来。例如M=2时抽取后的xn)和yDn)的关系如图7-2所示。

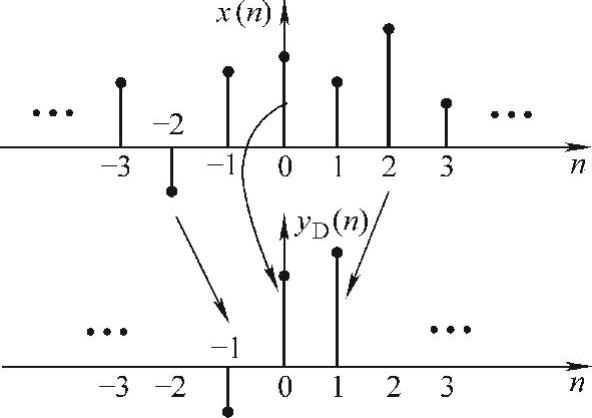

图7-2 M=2时抽取后的xn)和yDn)的映射关系

内插器的输入输出关系表达式如下:


例如L=2时内插后的xn)和yEn)的关系如图7-3所示。


图7-3 L=2时内插后的xn)和yEn)的映射关系

内插器是通过xn)相邻点之间通过加L-1个0的方式得到yEn)即内插器没有损失任何信息,所以xn)可以利用yEn)完全恢复。从频谱上来分析,内插器的输入和输出关系为


式(7-3)说明,内插后的信号带宽压缩为原来的1/L,周期为2π/L。所以,在[0,2π)间除了在0点处的压缩谱外,还在(0,2π)间产生L-1个镜像谱。谱关系如图7-4所示。

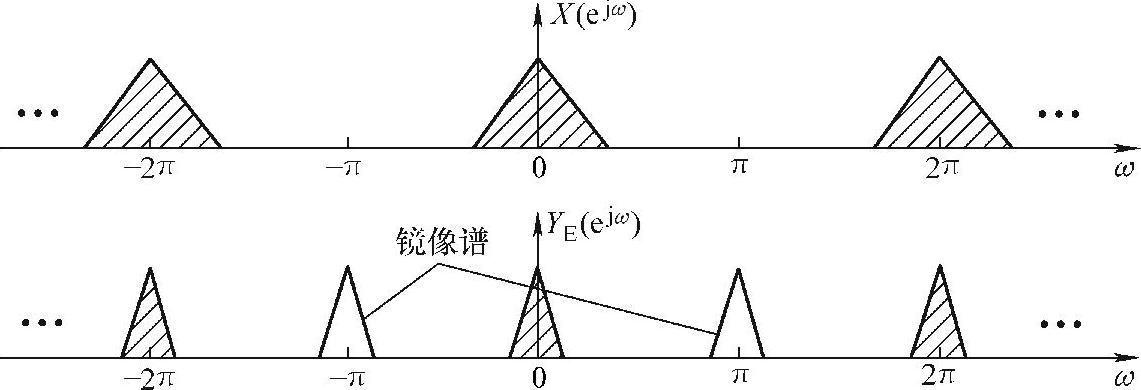

图7-4 L=2时内插器的频谱特性

抽取器的输入和输出谱关系推导如下:


定义梳状序列CMn)如下:


则有

xk)=CMnxnk=nMn∈(-∞,+∞) (7-6)梳状序列可以表示为


将式(7-6)和式(7-7)代入到式(7-4)得到:


式(7-8)表明,抽取后的频谱等于原信号频谱膨胀M倍后再分别平移2kπ得到的M个谱之和,幅度则为原来的1/MM=2时抽取后谱关系如图7-5所示。可以看出,因为X(e jω)的截止频率ωc>π/2,所以YD(e jω)发生了重叠。

为避免频谱重叠,要求xn)为低通带限信号且满足|ωc|≤π/M。在应用中,抽取器前往往连接一个低通滤波器,称之为抽取滤波器,其频率特性如图7-6b所示。完成的抽取过程如图7-6a所示。


图7-5 M=2抽取器频谱特性


图7-6 带内插滤波器的内插器及滤波器特性

滤波器的作用是消除混叠误差。同样,应用中的内插器后面常连接一个低通内插滤波器,其主要作用是消除频谱镜像,完整的内插电路和滤波器特性如图7-7所示。


图7-7 带抽取滤波器的抽取器及滤波器特性

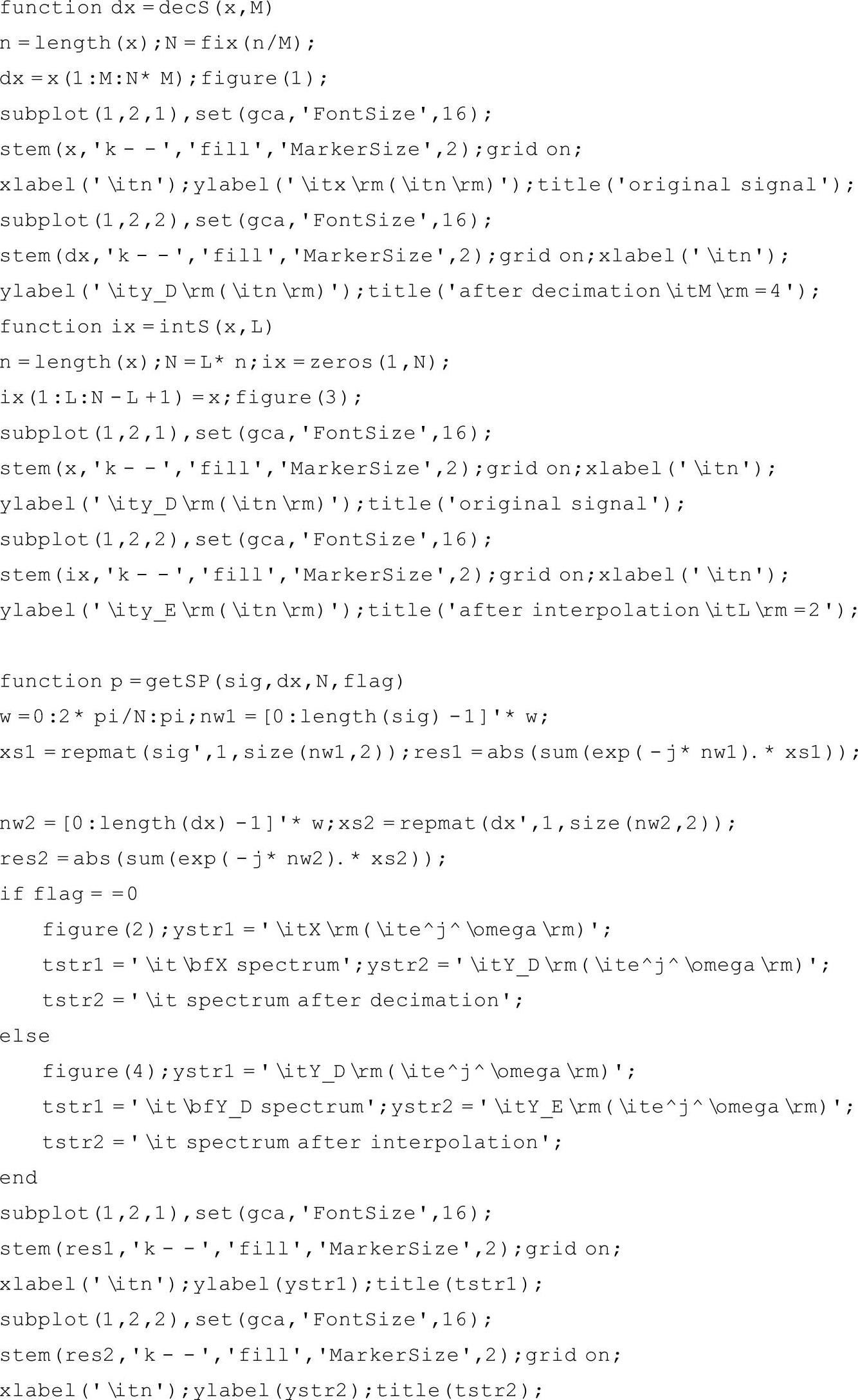

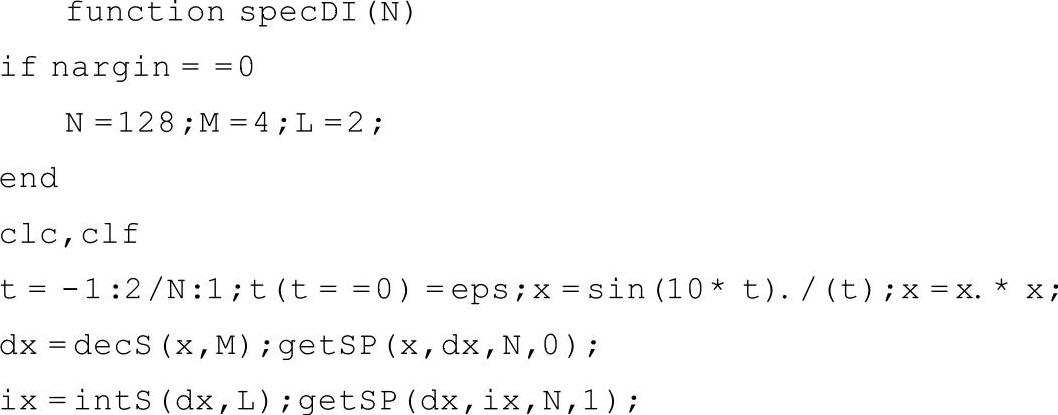

利用MATLAB实现M=4的抽取和L=2的内插过程及谱分析代码如下:



实验结果如图7-8所示。

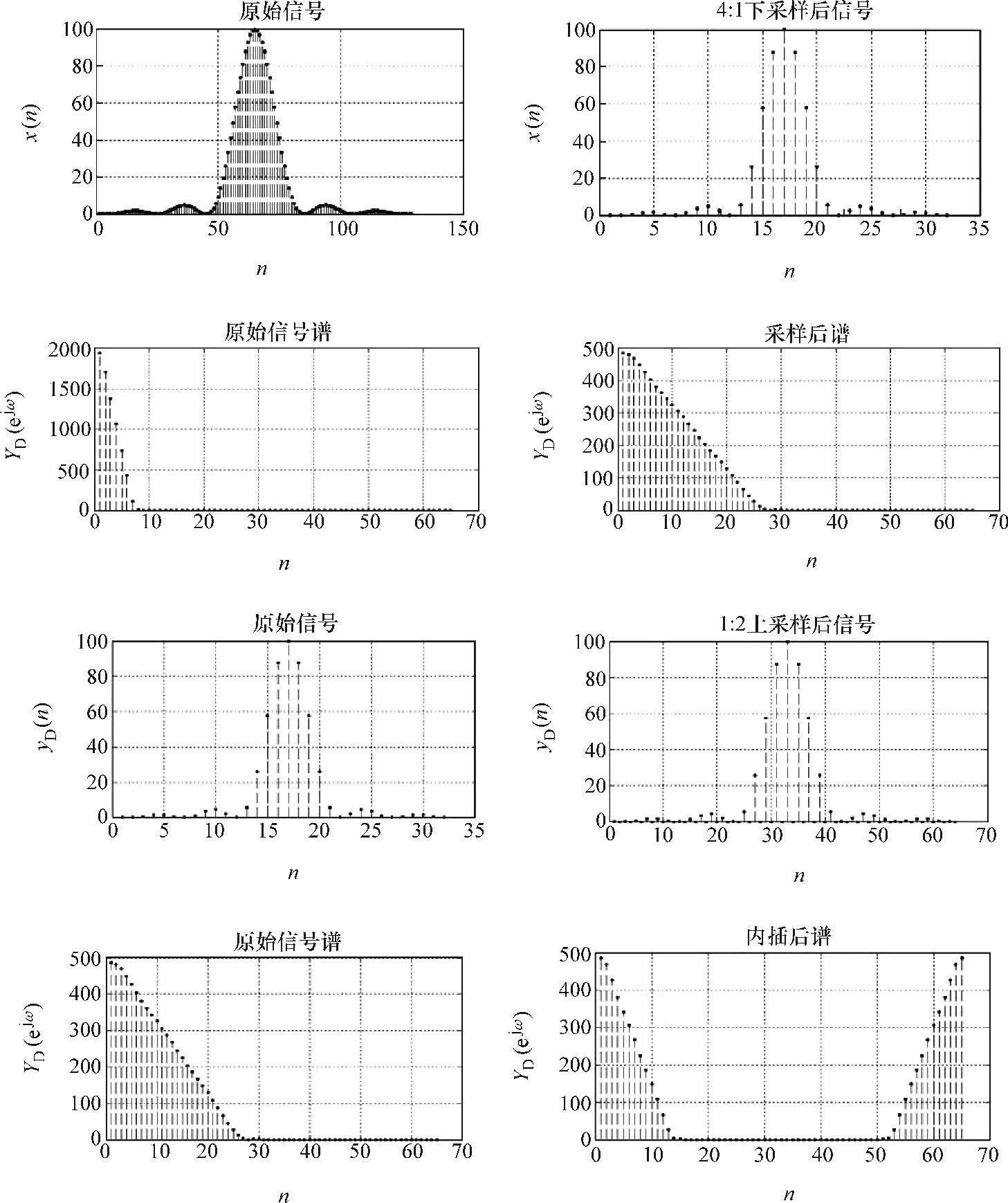

图7-8 一维信号抽取和内插实验
