在不同浓度纺丝溶液的情况下，观察比较4种离心纺丝喷嘴制备的纳米纤维形态质量。图7-94%溶液浓度时不同喷嘴制备的纳米纤维SEM图当采用浓度为6%的PEO溶液进行高速离心纺丝时，阶梯形喷嘴、锥直形喷嘴、锥形喷嘴和弯管形喷嘴制备的纳米纤维形态如图7-10所示。从图中可以看出，4种离心纺丝喷嘴制备的纳米纤维形态质量均有所改善，无球状或团状纤维产生。锥形喷嘴制备的纳米纤维外表粗糙，在纤维表面出现少许颗粒状杂质。......
2023-06-23
不同离心纺丝喷嘴制备的纤维直径分析对比
【摘要】：图7-12不同喷嘴制备的纳米纤维直径分布在其他离心纺丝实验参数不变的情况下，改变电动机转速，分别以不同离心纺丝喷嘴进行高速离心纺丝，比较不同喷嘴制备的纳米纤维平均直径。实验结果表明，锥直形喷嘴和弯管形喷嘴制备的纳米纤维直径优于阶梯形喷嘴和锥形喷嘴。图7-14不同喷嘴出口直径下制备的纳米纤维平均直径
采用6%的PEO溶液为纺丝溶液，电动机转速为5000 r/min，分别以阶梯形喷嘴、锥直形喷嘴、锥形喷嘴和弯管形喷嘴进行高速离心纺丝实验，不同纺丝喷嘴制备的纳米纤维形态如图7-11所示。
分别对上述阶梯形喷嘴、锥直形喷嘴、锥形喷嘴和弯管形喷嘴制备的纳米纤维直径进行测量，4种离心纺丝喷嘴制备的纳米纤维直径分布如图7-12所示。

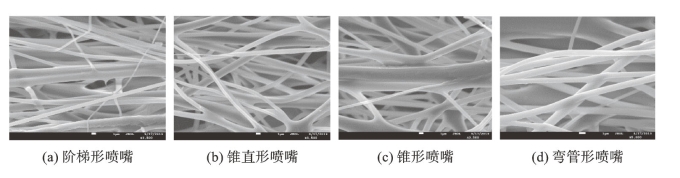

图7-11 不同喷嘴制备的纳米纤维SEM图
从图7-12中可知，在采用6%PEO纺丝溶液的情况下，阶梯形喷嘴制备的纳米纤维直径大部分集中在400～700 nm之间，锥直形喷嘴制备的纳米纤维直径大部分在400～600 nm之间，锥形喷嘴制备的纳米纤维直径大部分在600～800 nm之间，弯管形喷嘴制备的纳米纤维直径大部分在400～600 nm之间。综上所述，在相同浓度的纺丝溶液和电动机转速下，锥直形喷嘴和弯管形喷嘴生产的纳米纤维平均直径小于阶梯形喷嘴和锥形喷嘴制备的纳米纤维平均直径。

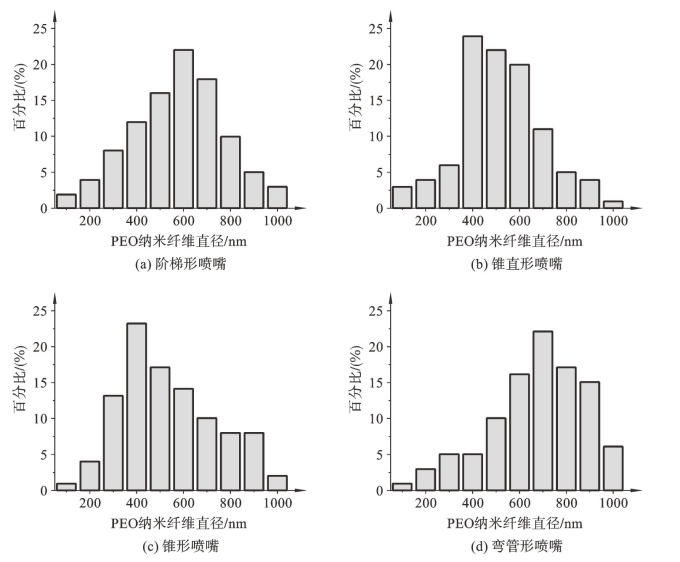

图7-12 不同喷嘴制备的纳米纤维直径分布
在其他离心纺丝实验参数不变的情况下，改变电动机转速，分别以不同离心纺丝喷嘴进行高速离心纺丝，比较不同喷嘴制备的纳米纤维平均直径。图7-13为在不同电动机转速下阶梯形喷嘴、锥直形喷嘴、锥形喷嘴和弯管形喷嘴制备的纳米纤维平均直径。

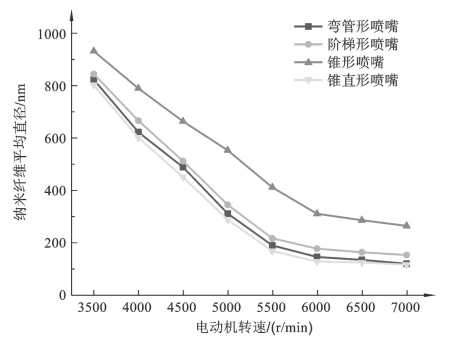

图7-13 不同电动机转速下制备的纳米纤维平均直径
由图7-13可知，离心纺丝喷嘴制备的纳米纤维平均直径随着电动机转速的提升而减小。在不同的电动机转速下，锥形喷嘴制备的纳米纤维平均直径远大于阶梯形喷嘴、锥直形喷嘴和弯管形喷嘴制备的纳米纤维平均直径。锥直形喷嘴和弯管形喷嘴制备的纤维平均直径相差不大。实验结果表明，锥直形喷嘴和弯管形喷嘴制备的纳米纤维直径优于阶梯形喷嘴和锥形喷嘴。
在其他实验参数不变的情况下，改变离心纺丝喷嘴出口直径，比较不同离心纺丝喷嘴制备的纳米纤维平均直径。本实验以浓度为6%的纺丝溶液在4000 r/min转速下进行PEO纳米纤维制备，阶梯形喷嘴、锥直形喷嘴、锥形喷嘴和弯管形喷嘴在不同出口直径下制备纤维的平均直径如图7-14所示。实验结果表明，当喷嘴出口直径分别为0.8 mm、0.6 mm、0.4 mm、0.32 mm和0.16 mm时，阶梯形喷嘴制备纳米纤维的平均直径分别为976 nm、874 nm、587 nm、480 nm和411 nm，锥直形喷嘴制备纳米纤维的平均直径分别为923 nm、818 nm、501 nm、418 nm、371 nm，锥形喷嘴制备纳米纤维的平均直径分别为989 nm、882 nm、612 nm、505 nm、441 nm，弯管形喷嘴制备纳米纤维的平均直径分别为931 nm、844 nm、521 nm、433 nm、387 nm。

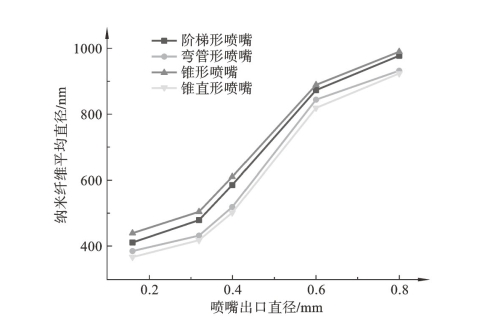

图7-14 不同喷嘴出口直径下制备的纳米纤维平均直径
有关高速离心力场作用下射流与纳米纤维运动研究的文章
- 详细阅读
-
不同离心纺丝喷嘴纤维生产效率分析详细阅读
在相同的实验时间下，分别收集阶梯形喷嘴、锥直形喷嘴、锥形喷嘴和弯管形喷嘴制备的纳米纤维，对不同喷嘴的纤维产量进行检测，分析比较不同离心纺丝喷嘴的生产效率。图7-15为不同离心纺丝喷嘴在4000 r/min电动机转速下的纳米纤维产量。其原因为锥形喷嘴出口纺丝射流稳定性较低，纺丝射流在空中容易破裂，纺丝射流无法凝固形成聚合物纤维，导致锥形喷嘴的纳米纤维生产效率较低。......
2023-06-23
-
高速离心纺丝制备纳米纤维的研究与分析详细阅读
本书在传统纳米纤维制备方法的基础上提出高速离心纺丝制备纳米纤维的新思路，对高速离心纺丝的研究背景、研究现状、研究目的与意义进行了分析，对涉及高速离心纺丝纤维运动的相关影响因素进行详尽的研究，并对喷嘴内纺丝溶液的运动规律及纤维空间射流运动进行分析。从高速离心纺丝的工作原理展开分析，提出本书的研究目标、研究内容和方法。......
2023-06-23
-
如何优化高速离心纺丝实验中纳米纤维的制备？详细阅读
在高速离心纺丝实验中，纺丝溶液与纳米纤维的制备均在室温条件下进行，未考虑外界环境对纳米纤维形态分布的影响。纳米纤维的制备均在室温条件下进行，无法保证实验条件完全相同，因此实验结果可能存在一定误差。在高速离心纺丝装置中添加温度调节与湿度调节功能有助于纳米纤维的制备。......
2023-06-23
-
湿法纺丝工艺中的黏胶纤维制备过程及化学反应机详细阅读
黏胶纤维通常采用湿法纺丝工艺，纺丝液从喷丝孔出来立即进入纺丝浴，纺丝浴是由硫酸等配制而成，纤维素黄酸酯与硫酸反应，纤维素被还原，同时释放出二硫化碳。酸浴的任务是将离开喷丝头的黏胶溶液细流凝固下来，转变为连续的黏胶长丝，凝固过程中通过双向扩散及化学反应，纤维素被还原。图2-8纤维素被还原的化学反应式因为溶解纤维素黄酸酯的是氢氧化钠，因此，凝固浴中还会有硫酸和溶液中碱中和的反应。......
2023-06-25
-
Lyocell纤维的制备流程优化详细阅读
Lyocell纤维制备工艺与黏胶纤维制备工艺相比，两者的主要区别在于纺丝溶液的制备和纺丝的工艺。就Lyocell纤维纺丝溶液的制备工艺而言，已经实施了工业化、半工业化的生产工艺大致可以分为3种，即薄膜蒸发溶解技术、卧式全混溶解技术及双螺杆溶解技术。双螺杆溶解技术则是将87%的NMMO/H2O溶液和经超细粉碎的干浆粕混合后，送入具有特殊设计的双螺杆中直接溶解制成纺丝液，我们称其为直接溶解法。......
2023-06-25
-
聚己内酰胺纤维的制备方法及性能分析详细阅读
常用熔体纺丝成型制得聚己内酰胺纤维，其方法有切片纺丝和直接纺丝两种。性能：尼龙6相对密度为1.12～1.15，是聚酰胺纤维中比较大的，但在所有的化学纤维中是除聚烯烃纤维外最轻的一种。聚酰胺纤维（锦纶6）性能如表1-2-11所示。......
2023-06-20
-
纤维素含量对黏胶纤维制备的影响详细阅读
为了更好地了解纤维素含量指标与黏胶纤维制备工艺的关系，需更深入地了解其测试方法。工业上常用α-纤维素的含量表示纤维素的纯度。习惯上将β-纤维素与γ-纤维素之和称为工业半纤维素。把聚合度不同的纤维素人为地分为α-纤维素、β-纤维素和γ-纤维素，与黏胶纤维的制备工艺有着密切的关联。检测中使用的氢氧化钠浓度为18%，这是碱纤维素制备中使用的氢氧化钠浓度。......
2023-06-25
相关推荐
