推移质颗粒三维运动的紊动特性分析
【摘要】：对推移质颗粒运动的紊动特性进行统计分析，探讨粒径、比重及水力比降对推移质紊动速度的影响，并定性总结推移层内平均紊动特性的变化规律。
对推移质颗粒运动的紊动特性进行统计分析，探讨粒径、比重及水力比降对推移质紊动速度的影响，并定性总结推移层内平均紊动特性的变化规律。
1.2.4.1 试验资料
颗粒试验组次、水流基本资料以及推移层流区划分同前，10组试验颗粒运动紊动特性的统计参数见表1-9。

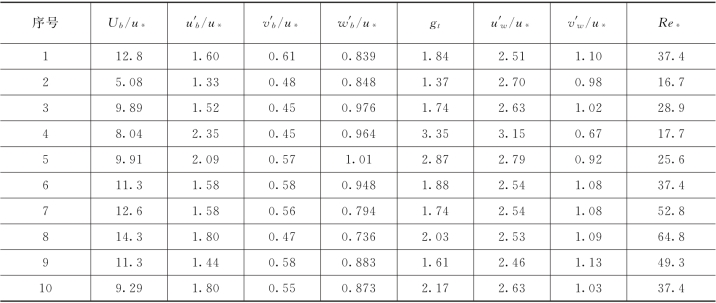

表1-9 颗粒紊动特性的统计参数
表中各项紊动强度均用摩阻流速u*作了无量纲化计算，u′w和v′w分别为颗粒所在高度处清水的纵向和垂向紊动强度。

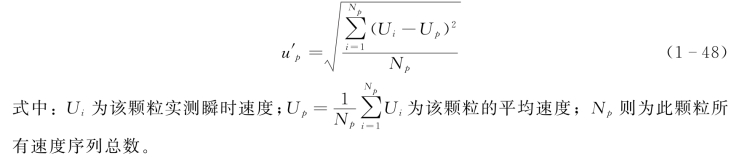

在纵向上，单颗粒运动速度的紊动强度u′p定义为:
流区内颗粒的紊动强度取该区内全部Nb个颗粒的紊动强度的平均值:
垂向和横向的紊动强度采用相同的定义。
颗粒运动的紊动能量定义为:
1.2.4.2 颗粒纵向紊动特性
图1-18为所有10组试验的颗粒纵向紊动强度分布。由图可见，除颗粒比重最大的Run.10组外，各组试验的颗粒在最靠近床面流区的脉动强度较小，原因是处于该流区的颗粒多以滚动、滑动形式运动，未能完全脱离固壁床面;大多数组次颗粒运动随着远离床面，脉动强度逐渐增加，并在距床面(0.75～1.25)D 处出现极大值，之后脉动强度逐渐减小。其中颗粒粒径最小的Run.4、Run.5组实测脉动强度随y 值增大而持续增大。
图1-19为相同水流条件下不同粒径的颗粒纵向速度的紊动强度分布。实测资料表明，颗粒的纵向紊动强度随粒径的减小而加大，粒径较小组次试验 (D=0.9、1.3mm)在位于1.5倍粒径高度处的推移颗粒的紊动强度与清水紊动强度的差值较小，粒径较大组次试验的颗粒脉动强度则小于水流脉动强度，随着粒径增大，水流与颗粒脉动强度的差值增大。
图1-18 颗粒纵向速度的紊动强度分布

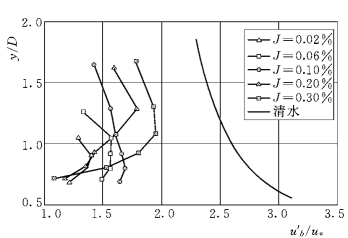

图1-20为其他条件相同，仅坡降变化的颗粒纵向脉动强度的对比。总体来看，随着坡降的增加，颗粒的纵向紊动强度加大。但由于颗粒较粗(D=1.9mm)，颗粒的纵向紊动强度明显小于清水的紊动强度。

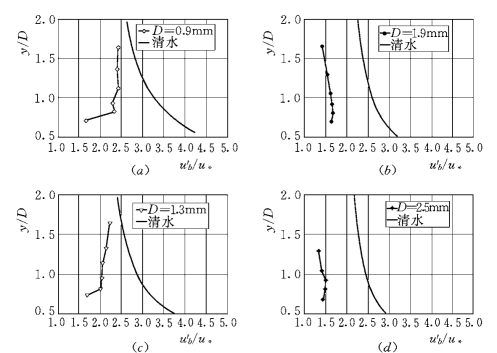

图1-19 不同粒径的颗粒纵向速度的紊动强度分布
图1-20 不同坡降的颗粒纵向速度的紊动强度分布
图1-21 不同比重的颗粒纵向速度的紊动强度分布

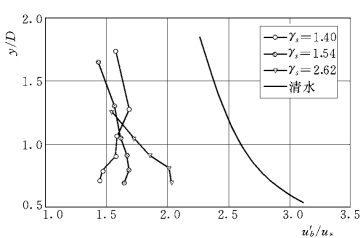

图1-21为不同比重的试验结果。由于比重试验的组次较少，其影响规律不明显。但仍可以看出，比重最大一组试验的颗粒脉动变化规律不同于其他两组，在推移层的下部流区，颗粒的紊动强度随比重而增加，上部流区则随比重的加大而减少，这主要是由于空间尺度的限制和颗粒惯性作用的影响。
1.2.4.3 颗粒垂向紊动特性

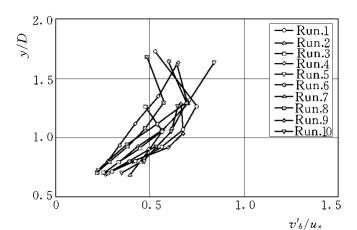

所有10组试验的颗粒垂向紊动强度沿垂线的分布见图1-22，其数值大约为清水试验结果的一半。

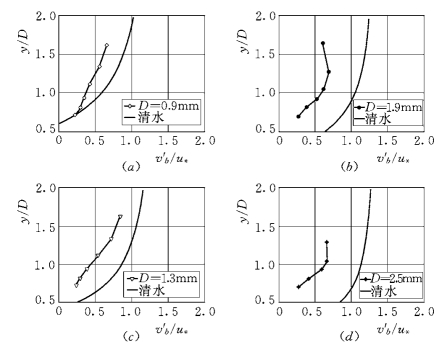

不同粒径颗粒垂向紊动强度的分布见图1 23。在推移层的下部流区，垂向紊动强度随粒径加大而增加。与颗粒纵向紊动强度相比，其与粒径的变化关系相反，说明细颗粒在垂向上的脉动较小，但在纵向上的脉动较大。对同一组试验的相同高度，颗粒紊动强度与水流紊动强度的差值随粒径的加大而增加。
图1-22 颗粒垂向速度紊动强度分布
清水试验结果表明，离床面越近，水流纵向紊动强度越大而垂向紊动强度越小。由于细颗粒的推移层厚度更靠近边壁，因此，在清水紊动的作用下，近壁流区运动的细颗粒的纵向紊动强度加大而垂向紊动强度减少。颗粒在推移层上部流区的变化则没有明显的规律性。

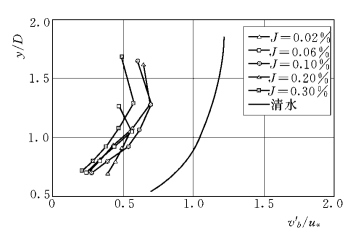

图1-24为不同坡降的垂向紊动强度的变化。总体来看，实测值随坡降的变化趋势不明显，数值上大致为清水紊动强度的1/2。由于各组次实测v′b值采用u*做了无量纲化，图1-24中J＞0.10%各组试验显示的垂线紊动强度随坡降的加大而减小，但颗粒垂向紊动强度的绝对值仍是随坡降加大而增加的。
图1-25为不同比重的颗粒垂向紊动强度的垂线分布，几乎看不出比重对颗粒垂向紊动强度的影响。在数值上大约也是清水紊动强度的1/2。
图1-23 不同粒径的颗粒垂向速度的紊动强度分布
图1-24 不同坡降的颗粒垂向速度的紊动强度分布

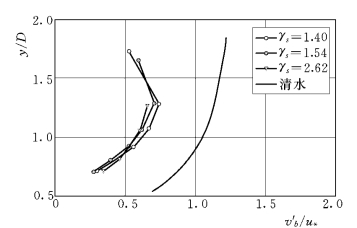

图1-25 不同比重的颗粒垂向速度的紊动强度分布
1.2.4.4 颗粒横向紊动特性

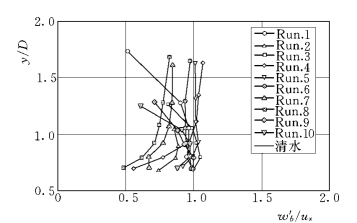

图1-26为10组试验的颗粒横向紊动强度的垂线分布。图1-27为颗粒横向紊动强度分布随粒径的变化，在下部流区，颗粒紊动强度随粒径的加大而加大，与垂向的颗粒紊动强度的变化趋势一致。在推移层上部流区，颗粒横向紊动强度随粒径的增加而减小。
图1-26 横向的颗粒紊动强度分布

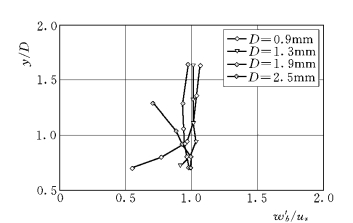

图1-27 不同粒径的颗粒横向紊动强度分布

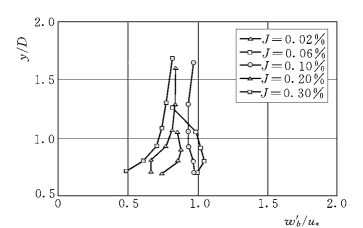

颗粒横向紊动强度随坡降的变化见图1-28。当J＞0.06%时，横向紊动强度随坡降的加大而减小，这一规律与垂向紊动强度的变化趋势一致。
图1-29为颗粒横向紊动强度随比重的变化。由于试验组次偏少，按现有资料尚难以分析其变化规律。
图1-28 不同坡降的颗粒横向紊动强度分布

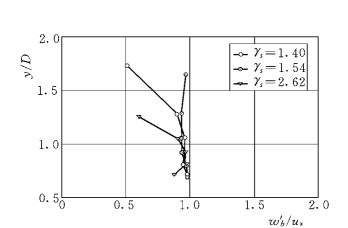

图1-29 不同比重的颗粒横向紊动强度分布
图1-30 平均紊动参数随粒径的变化
图1-31 平均紊动参数随比重的变化
1.2.4.5 推移层内的平均紊动特性
将各组试验处于推移层内的颗粒作为总体来研究。图1-30为颗粒的紊动参数在推移层内的平均值随粒径的变化。纵向平均紊动强度和颗粒的平均紊动能量随粒径加大而明显减少，垂向平均紊动强度稍有增加而横向平均紊动强度稍有减少。从数值上看，纵向的平均紊动强度最大而垂向最小，其结果与清水的紊动强度相似。
颗粒的平均紊动参数随比重的变化见图1 31，从趋势上看，纵向平均紊动强度和颗粒的平均紊动能量随比重的加大而增加。垂向和横向的平均紊动强度的变化趋势不明显。
图1-32 平均紊动参数随坡降的变化
颗粒的平均紊动参数随坡降的变化见图1-32，纵向平均紊动强度和颗粒的平均紊动能量随坡降加大而增加。当坡降J＞0.10%时，垂向和横向的平均紊动强度均随坡降的加大而减少。
