弹压卸料装置是由卸料板通过卸料螺钉（或拉板）和弹性元件等安装在模具上组成的。无导向弹压卸料装置 图6-159所示为装在下模上的无导向弹压卸料板结构。......
2023-06-26
机械零件修复技术概述：提高设备维护效率的关键
【摘要】：机械设备在维修时，失效的机械零件大部分是可以修复的。表6.1各种修补层的力学性能机械零件的工作状况及要求选择修复技术时，应考虑零件的工作状况。例如，机械零件在滚动状态下工作时，两个零件的接触表面承受的接触应力较高，镀铬、喷焊、堆焊等修复技术能够适应；而机械零件在滑动状态下工作时，承受的接触应力较低，可以选择的修复技术则更为广泛。
机械设备在维修时，失效的机械零件大部分是可以修复的。对于磨损失效的零件，可以采用堆焊、电刷镀、热喷涂和喷焊等修复技术进行修复；对于机身、机架等基础件产生的裂纹，可以采用金属扣合技术进行修复。许多修复技术不仅使失效的机械零件重新使用，还可以提高零件的性能和延长使用寿命。在机械设备修理中，充分利用修复技术，选择合理的修复工艺，可以缩短修理时间，节省修理费用，提高效益。
6.2.1 选择修复技术应考虑的因素
在修复机械零件的损伤缺陷时，可能有几种修复方法和技术，但究竟选择哪一种修复方法及技术最好，应考虑以下因素。
（1）所选择的修复技术对零件材质的适应性
在选择修复技术时，首先应考虑该技术是否适应待修零件的材质。例如，手工电弧堆焊，适用于低碳钢、中碳钢、合金结构钢和不锈钢；焊剂层下电弧堆焊，适用于低碳钢和中碳钢；镀铬技术，适用于碳素结构钢、合金结构钢、不锈钢和灰铸铁；黏结修复，可以将各种金属和非金属材质的零件牢固地连接起来；喷涂在零件材质上的适用范围比较宽，金属零件（如碳钢、合金钢、铸铁件和绝大部分有色金属件）几乎都能喷涂。在金属中只有少数的有色金属喷涂比较困难（例如纯铜），另外，以钨、钼为主要成分的材料喷涂也困难。
（2）各种修复技术所能提供的修补层厚度
由于每个零件磨损的情况不同，所以需要补偿的修复层厚度也不一样，因此，在选择修复技术时，应该了解各种修复技术所能达到的修补层厚度。下面是几种修复技术能达到的修补层厚度，可供参考。
手工堆焊 厚度不限
埋弧堆焊 厚度不限
等离子堆焊 0.25～6 mm
镀铁 0.1～5 mm
镀铬 0.1～0.3 mm
喷涂 0.5～3 mm
喷焊 0.5～5 mm
（3）修补层的力学性能
修补层的强度和硬度，修补层与零件的结合强度以及零件修理后表面强度的变化情况，是评价修理质量的重要指标，也是选择修复技术的依据。表6.1可供选择修复技术时参考。
在选择修复技术时，还应考虑与其修补层有关的一些问题，如修复后修补层硬度较高，虽提高了耐磨性，但加工困难；修复后修补层硬度不均匀，会使加工表面不光滑，硬度低，一般磨损较快。另外，机械零件表面的耐磨性不仅与表面硬度有关，还与金属组织、表面吸附润滑油的能力和两接触表面的磨合情况有关。如采用多孔镀铝、多孔镀铁、金属喷涂、振动电弧堆焊等修复技术均可获得多孔隙的修补覆盖层，这些孔隙能够储存润滑油，改善了润滑条件，使机械零件即使在短时间内缺油也不会发生表面研伤的现象。又如，采用镀铬，可以使修补覆盖层获得较高的硬度，也很耐磨，但其磨合性却较差。镀铁、振动电弧堆焊、金属喷涂等所得到的修补层耐磨性与磨合性都比较好。
表6.1 各种修补层的力学性能
（4）机械零件的工作状况及要求
选择修复技术时，应考虑零件的工作状况。例如，机械零件在滚动状态下工作时，两个零件的接触表面承受的接触应力较高，镀铬、喷焊、堆焊等修复技术能够适应；而机械零件在滑动状态下工作时，承受的接触应力较低，可以选择的修复技术则更为广泛。
选择修复技术时，应考虑机械零件修复后能否满足工作要求。例如，所选择的修复技术施工时温度高，则会使机械零件退火，原表面热处理性能破坏，热变形和热应力增加。如气焊、电焊等补焊和堆焊技术，在操作时会使机械零件受到高温影响，因此，这些技术只适用于未淬火的零件、焊后有加工整形工序的零件以及焊后进行热处理的零件。
（5）生产的可行性
选择修复技术应考虑生产的可行性。应结合企业修理车间现有装备状况、修复技术水平以及维修生产管理机制选择修复技术。
（6）经济性
选择修复技术应考虑经济性。应将零件中的修复成本和零件修后使用寿命两方面结合起来，综合评价、衡量修复技术的经济性。
在生产中还须考虑因备件短缺而停机停产带来的经济损失。这时，即使所采用的修复技术的修复成本高，也还是合算的；相反；有一些易加工的简单零件，有时修复还不如更换经济。
6.2.2 机械零件修复技术的选择举例
一些典型零件和典型表面的修复技术选择举例见表6.2。

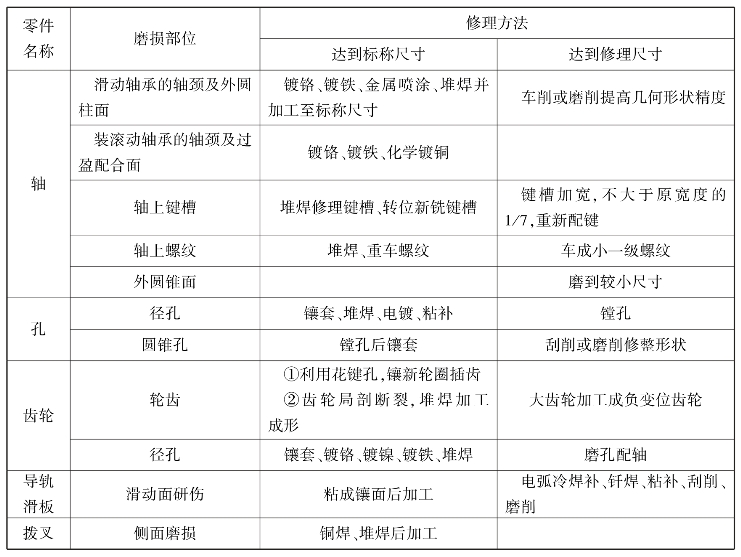

表6.2 零件修复技术的选择举例
6.2.3 机械零件修理工艺规程的拟定
为保证机械零件修理质量以及提高生产率和降低成本，需要在零件修理之前拟定零件修理工艺规程。拟定机械零件修理工艺规程的主要依据是：零件的工作状况和技术要求、企业设备状况和修理技术水平、生产经验和有关试验总结以及有关技术文件等。
（1）拟定机械零件修理工艺时应注意的问题
①在考虑怎样修复表面时，还要注意保护不修理表面的精度和材料的力学性能不受影响。
②注意有些修复技术用堆焊会引起零件的变形。安排工序时，应将产生较大变形的工序安排在前面，并增加校正工序，将精度要求高、表面粗糙度值要求小的工序尽量安排在后面。
③零件修理加工时需预先修复定位基准或给出新的定位基准。
④有些修复技术可能导致机械零件产生微细裂纹，应注意安排提高疲劳强度的工艺措施和采取必要的探伤检验等手段。
⑤修复高速运动的机械零件，应考虑安排平衡工序。
（2）编制机械零件修理工艺规程的过程
①熟悉零件的材料及其力学性能、工作情况和技术要求，了解损伤部位、损伤性质（磨损、腐蚀、变形、断裂）和损伤程度（磨损量大小、磨损均匀程度、裂纹深浅及长度），了解企业设备状况和技术水平，明确修复的批量。
②确定零件修复的技术和方法，分析零件修复中的主要问题并提出相应措施。安排修复技术的工序，提出各工序的技术要求、规范工艺设备和质量检验。
③征询有关人员意见并进行必要的试验，在试验分析基础上填写修理技术规程卡片，经主管领导批准后执行。
有关设备管理故障诊断与维修的文章
- 详细阅读
-
情绪化为力量：提高执行效率的关键详细阅读
既然调整心态、自我激励对执行效率的提高有如此重要的作用，那么，具体该如何做呢？在实际执行过程中，我们会遇到困难或问题，此时难免会有很多的负面情绪或打击，在遇到这些打击后，心态可能会变得消极，这时，我们就需要学会将情绪化为力量，将自己的注意力转移到踏踏实实的行动中，从取得的小成就中慢慢找回自信。感受并分析“将情绪化为力量”的激励原理。......
2023-07-26
-
最新电阻焊设备:提高焊接效率与质量详细阅读
目前，逆变式电阻焊机是优先发展的热点。图2-2-95为逆变式电阻焊机原理示意图。同时，电极寿命获得延长。同时，目前已试制出4000A的逆变器。接地检测模块共有两个，称为双重重复接地保护安全系统。而通常电阻焊控制器所使用的恒电流方法是将焊接电流维持在一个预先设定的数值。我们知道，电阻焊时发生的热量等于I2Rt，在CHC中，该热量将被控制到最佳水平。当发生喷溅时，CHC测得的R值显著下降，此时CHC立即......
2023-06-26
-
提高员工工作效率的关键-精细化管理方案详细阅读
让你的员工超水平发挥员工的效率就是管理者的成绩，激发员工的战斗力，让员工超水平发挥潜能，保持高的工作效率，这是一个企业管理者成功的关键。总之，你必须运用自己手中的权力，使下属不受制于不切实际的各种制度，从而提高他们的生产力，也就是说，你可以改变一些制度。例如，设计一套科学的奖金制度，如果你不能用金钱奖励下属，可以用时间，当一名下属完成一项重要的工作之后，可以给他一定时间的假期……......
2023-12-02
- 详细阅读
-
黏结与黏涂修复技术：提高修复效果的技巧详细阅读
表6.13列出了黏结各种材料时可选用的胶黏剂，以供参考。②被黏物表面处理图6.15黏结接头的形状表面处理的目的是获得清洁、粗糙的活性表面，以获得牢固的黏结接头。⑧检验黏结之后，应对黏结质量认真检查。黏结修复技术在机械设备维修中的使用日益广泛。......
2023-06-22
-
现场修复技术中的关键——表面处理详细阅读
表面处理是现场修复技术的关键，由于是现场操作，不可能像传统处理工艺那样分步处理，只能采用除油、除锈、磷化、钝化“四合一”综合免水洗处理。在进行表面处理前，必须根据基体表面锈蚀的程度选择合适的“四合一”表面处理液。必须注意，因为“四合一”表面处理是免水洗的，处理液中的可溶性成分仍然保留在磷化膜内，如遇水这些物质会溶解，从而破坏磷化膜，因此表面处理必须在晴天下进行。......
2023-06-23
-
设备修复：常温冷熔技术及其优势详细阅读
2）电焊、气焊、氩弧焊等方法在设备维修中很适用，具有方便快捷、维修成本低等优点，但由于零件升温的原因而无法保证零件的原有精度和强度。在对设备（零部件）维修时，始终处于常温状态，由于不升温，零部件修复中不会发生变形，无内应力产生，使原有的尺寸精度、形位精度保持不变。各种确定材质及不明材质以及表面镀铬、镀铜等复合材质的各种损伤类零件均可修复。修复核心技术1）常温冷熔技术。......
2023-06-30
相关推荐
