交流电动机控制电路通电后，起动电动机时，电源供电箱出现跳闸现象，经过检查，控制电路内的接线正常，此时应重点对热保护继电器和电动机进行检测。

1.检测热保护继电器

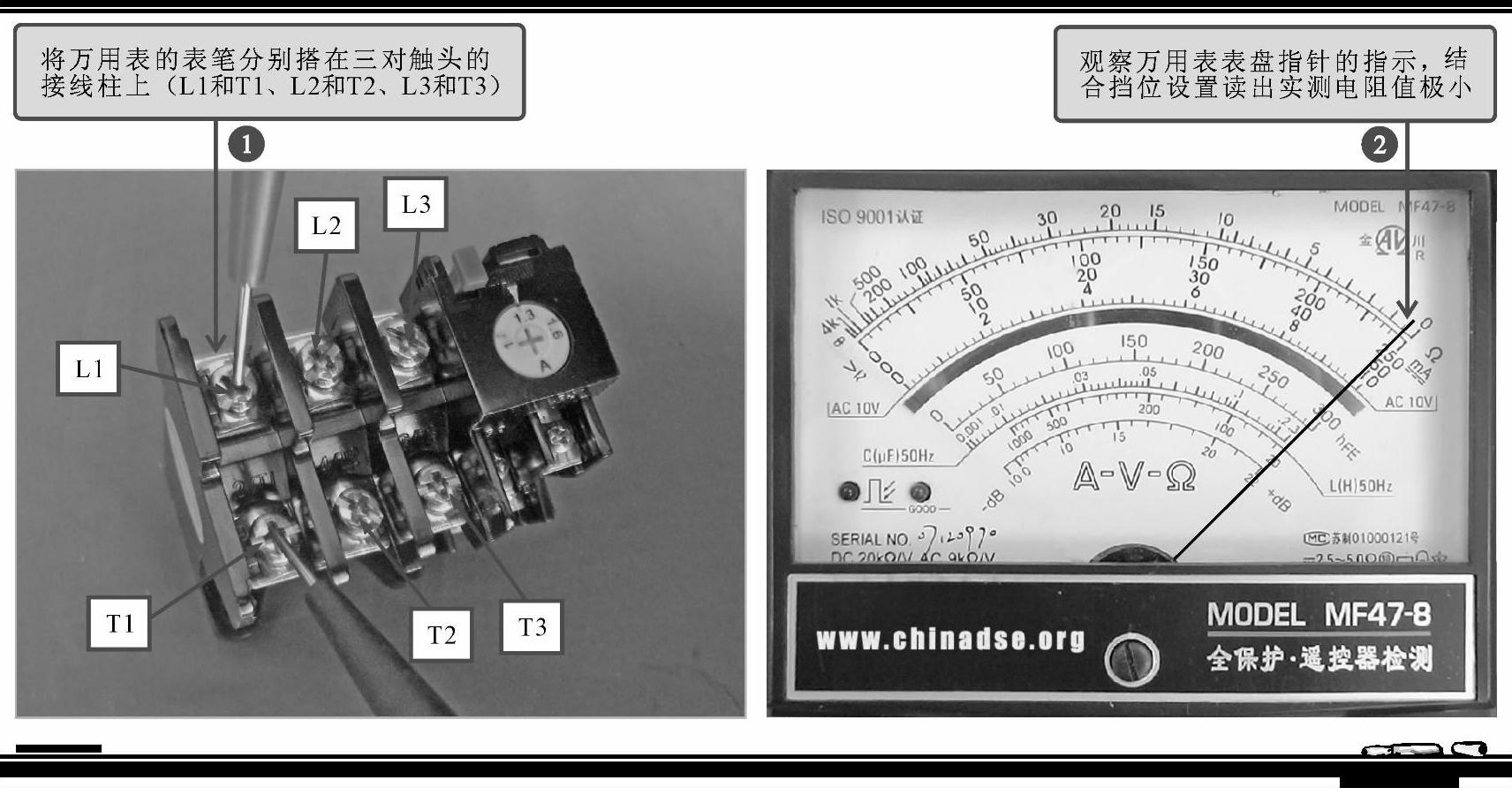

首先，断开电源，使用万用表对热保护继电器进行检测。为使检测结果准确，可将热继电器从电路中拆下后再对其进行检测，如图8-26所示。经检测，三对触头的电阻值都极小，说明热保护继电器正常。

2.检测电动机绕组间绝缘阻值

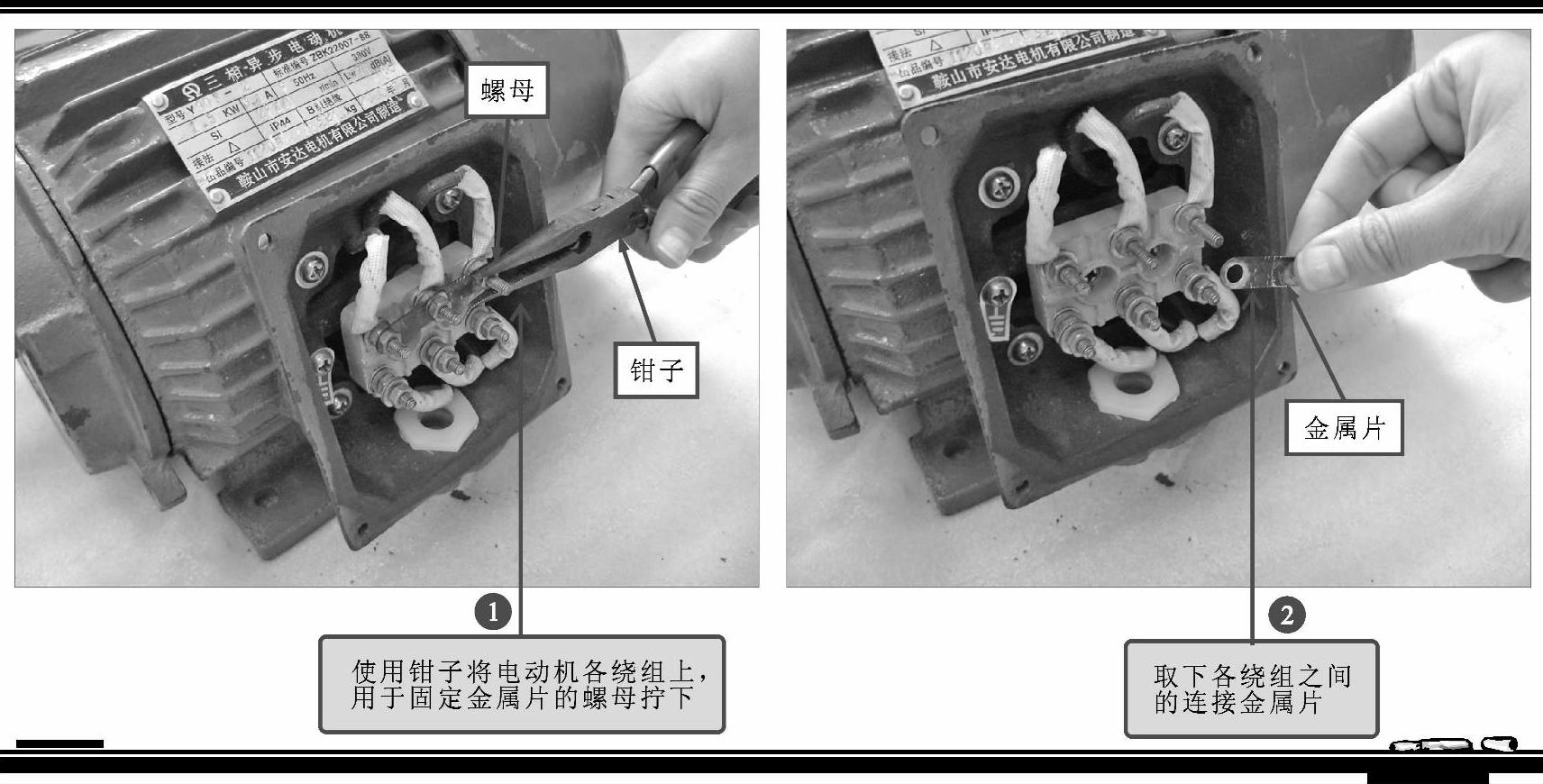

在检测前，先将接线盒中绕组接线端的金属片取下，使电动机绕组无连接关系，成为独立的三个绕组，如图8-27所示。

电动机绕组间绝缘性能不好，会使电动机内部出现短路现象，严重时可能将电动机烧坏。如图8-28所示，将表笔分别搭在绕组的接线端上测量电阻，测量结果均为无穷大，说明电动机绕组间的绝缘性能良好。

3.检测电动机绕组电阻值

继续使用万用表对电动机绕组电阻值进行检测，查看电动机绕组是否存在断路故障。将万用表黑、红表笔分别搭在同一组绕组的两个接线柱上（U1和U2、V1和V2、W1和W2），如图8-29所示，经检测发现电动机W相绕组电阻值为无穷大，说明该电动机已损坏，需进行更换。
